Почему ландшафтный дизайн нельзя начинать без топосъемки

Короткий ответ: ландшафтный дизайн участка начинается не с выбора растений, дорожек и садовой мебели, а с точной модели существующей территории. Ландшафтному архитектору нужно знать реальные высоты, уклоны, положение дома, заборов, деревьев, колодцев, опор и инженерных коммуникаций. Эти данные дает топографическая съемка.

Без нее можно нарисовать красивую концепцию, но нельзя надежно решить, куда уйдет вода после дождя, сколько грунта придется переместить, где допустимо проложить дренаж и автополив, какие деревья сохранятся и поместится ли проект между существующими объектами. Ошибки проявятся уже на стройке, когда переделка стоит значительно дороже геодезических работ.

Для частных и общественных территорий в Москве и Московской области ТопГео выполняет топографию для ландшафтных работ как готовую проектную основу. Это не схематичный обмер участка, а детальный цифровой план, с которым ландшафтный архитектор может сразу работать в профессиональной программе.

С чего начинается ландшафтный дизайн участка

Запрос «ландшафтный дизайн участка» часто ассоциируется с визуализацией будущего сада. Однако до визуализации проектировщик должен ответить на инженерные вопросы:

• как устроен существующий рельеф;
• в какую сторону движется поверхностная вода;
• где находятся высокие и низкие точки;
• какие здания, площадки, подпорные стенки и покрытия уже существуют;
• где проходят подземные и наземные коммуникации;
• какие деревья нужно сохранить и как защитить их корневые зоны;
• на каких отметках находятся входы в дом, отмостка, ворота и соседние территории;
• сколько понадобится выемки, подсыпки и вывоза грунта.

Ответы нельзя получить по фотографии, спутниковой карте или кадастровому плану. Фотография не содержит координат и высот. Публичная кадастровая информация показывает учетные сведения, но не заменяет съемку существующей ситуации. Рулетка позволяет проверить отдельное расстояние, однако не создает единую планово-высотную модель.

Поэтому профессиональные этапы ландшафтного проектирования идут в правильной последовательности: техническое задание, геодезические измерения, топографический план, анализ территории, эскиз, вертикальная планировка и только затем рабочие чертежи.

Что такое топографическая съемка для ландшафтного дизайна

Топографическая съемка для ландшафтного дизайна — это измерение участка в плане и по высоте с последующим созданием цифрового чертежа. На нем показывают существующую ситуацию и рельеф в единой системе координат и высот.

Состав определяется заданием. Для ландшафтного проекта обычно нужны:

• границы территории работ и ограждения;
• контуры дома, бани, гаража и других сооружений;
• крыльца, лестницы, отмостки и отметки входов;
• дороги, проезды, дорожки, бордюры и покрытия;
• горизонтали, высотные отметки и характерные переломы рельефа;
• канавы, водоемы, ручьи, колодцы и дренажные элементы;
• опоры, люки и видимые признаки инженерных сетей;
• существующие деревья, кустарники и группы растительности;
• подпорные стенки, откосы и насыпи;
• объекты возле границы, влияющие на водоотвод и планировку.

СП 47.13330.2016 устанавливает общие требования к инженерным изысканиям, а СП 317.1325800.2017 регулирует производство инженерно-геодезических работ. Для частного ландшафтного проекта состав съемки все равно следует закрепить в техническом задании: проектировщику может потребоваться детализация, выходящая за рамки стандартного топоплана.

Почему ландшафтный проект без топосъемки не работает

Ландшафтный проект связывает много систем, каждая из которых зависит от координат и высот. Если исходная основа ошибочна, ошибки переходят во все последующие чертежи.

Особенно опасен проект «на глаз» для участка с уклоном. Разница высот, которая визуально кажется небольшой, может потребовать подпорной стенки, дополнительных ступеней или переработки всей схемы водоотведения. Точные данные позволяют использовать рельеф как преимущество, а не обнаружить его ограничения после начала земляных работ.

Как топосъемка помогает спроектировать рельеф и водоотвод

Вертикальная планировка — один из главных разделов ландшафтного проекта. Она задает будущие отметки территории, уклоны покрытий, сопряжения с домом, направления стока и размещение элементов водоотведения.

Проектировщик использует существующие горизонтали и отметки, чтобы:

1. Определить естественные направления движения воды.
2. Найти замкнутые понижения, где будут образовываться лужи.
3. Защитить фундамент и входы от поверхностного стока.
4. Назначить уклоны дорожек, газонов и площадок.
5. Рассчитать места подпорных стенок, откосов и лестниц.
6. Сопоставить высоты участка с дорогой и соседними территориями.
7. Сократить лишнее перемещение грунта.

Сама топосъемка не является проектом дренажа и не заменяет исследование грунтов. Она дает геометрическую основу. Если участок заболочен, наблюдаются грунтовые воды или планируются ответственные сооружения, ландшафтному архитектору могут дополнительно потребоваться инженерно-геологические и гидрогеологические данные.

Зачем на ландшафтном плане нужны деревья и коммуникации

Существующие деревья влияют на композицию не меньше рельефа. У дерева важна не только условная точка ствола. Для проектирования могут понадобиться порода, диаметр, состояние, проекция кроны и ориентировочная корневая зона.

Если на участке много взрослых насаждений, обычную топографию дополняют подеревной съемкой. Геодезист определяет положение стволов, а дендролог описывает деревья. На этой основе ландшафтный архитектор решает, какие экземпляры сохранять, вокруг каких нельзя вести глубокую разработку грунта и где размещение дорожки или подпорной стенки нужно изменить.

Инженерные сети задают другие ограничения. Трассы полива, освещения, дренажа и ливневой канализации нельзя проектировать независимо от существующего водопровода, газа, электрических кабелей и локальной канализации. Видимые элементы снимают в поле, а полноту и необходимость поиска подземных коммуникаций заранее согласовывают в задании.

Правила Москвы по охране зеленых насаждений также связывают проектные решения с учетом деревьев; в соответствующих случаях применяются топографическая и подеревная съемка, дендроплан и перечетная ведомость. Это отражено в постановлении Правительства Москвы № 743-ПП.

Какой масштаб нужен для ландшафтного проектирования

Для детального проекта частного участка ТопГео обычно рекомендует масштаб 1:200. На таком плане удобно показывать ступени, бордюры, отдельные деревья, малые формы, характерные точки и плотную сеть проектируемых элементов. Для крупной территории или общей схемы может применяться 1:500, а отдельные зоны затем уточняются крупнее.

Масштаб нельзя выбирать только по площади. Важны насыщенность территории, сложность рельефа, количество деревьев и будущий состав проекта. До выезда геодезиста желательно получить требования ландшафтного архитектора. Если проектировщик еще не выбран, специалист ТопГео поможет сформировать задание так, чтобы результат не пришлось доснимать.

Что передать геодезисту до начала работ

Хорошая топографическая съемка начинается с технического задания. Заказчику полезно заранее сообщить:

• адрес и кадастровый номер участка;
• границу территории, которую предстоит проектировать;
• назначение съемки — ландшафтный дизайн и рабочее проектирование;
• требуемый масштаб;
• необходимость подеревной съемки;
• требования к отображению крон, пород и диаметров деревьев;
• необходимость поиска и нанесения подземных коммуникаций;
• требуемую систему координат и высот;
• формат результата — обычно DWG и PDF;
• требования проектировщика к слоям и условным обозначениям;
• необходимость съемки прилегающей дороги, канавы и соседнего рельефа.

Последний пункт часто недооценивают. Если снять только территорию внутри забора, проектировщик не увидит отметки дороги, точки возможного выпуска воды и приток с соседней стороны. Небольшая полоса прилегающей территории иногда определяет всю схему водоотведения.

Как проходит топографическая съемка участка

1. Согласование задания. Геодезист уточняет площадь, масштаб, состав объектов и формат результата.
2. Подготовка исходных данных. Изучаются доступные сведения об участке, системах координат и существующих материалах.

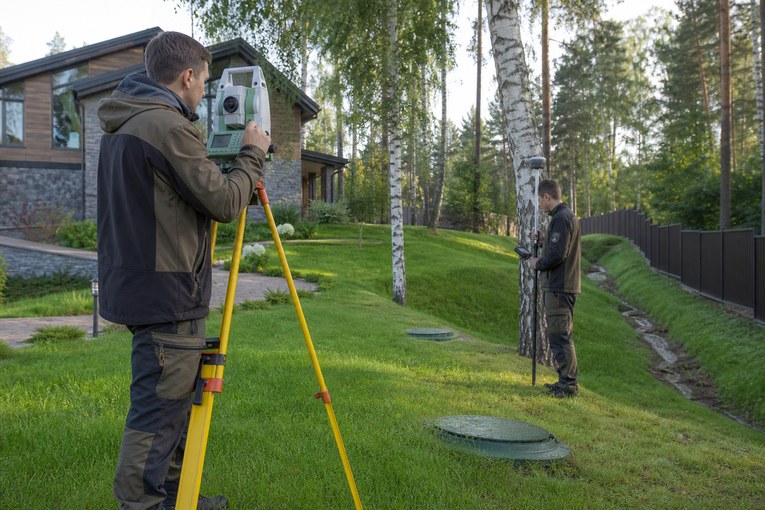

3. Полевые измерения. Специалист снимает ситуацию, рельеф, сооружения, покрытия, видимые коммуникации и растительность.
4. Камеральная обработка. Измерения уравниваются и превращаются в цифровой топографический план.
5. Контроль полноты. Проверяются замыкания контуров, высоты, слои, подписи и соответствие заданию.
6. Передача проектировщику. Заказчик получает DWG для работы и PDF для просмотра и согласования.

Полевые измерения желательно проводить, когда поверхность земли доступна для наблюдения. Высокая трава, плотный кустарник, строительные материалы и снежный покров мешают увидеть характерные точки рельефа. Если территория сложная, подготовку участка обсуждают до выезда, но не следует самостоятельно уничтожать растительность, которую должен учесть проектировщик.

Что должен получить ландшафтный архитектор

Проверять нужно не только наличие файла, но и его пригодность для проектирования. Полноценный результат включает:

• цифровой чертеж с раздельными логичными слоями;
• систему координат и высот;
• горизонтали и характерные высотные отметки;
• контуры сооружений, покрытий и ограждений;
• отметки входов, отмосток, верха и низа откосов;
• деревья и растительность в согласованной детализации;
• видимые элементы коммуникаций;
• условные обозначения и пояснения;
• PDF-версию, соответствующую цифровому чертежу.

Если ландшафтный дизайнер получает только картинку без координат, слоев и надежных высот, это скорее иллюстрация, чем рабочая основа. Перерисовка такого материала вручную не возвращает утраченную точность.

Почему топосъемка ТопГео — эталонная основа для ландшафтного дизайна

Эталонная съемка — это не чертеж с максимальным количеством условных знаков. Это материал, который решает задачу проектировщика без догадок и повторных выездов. Именно по этому принципу ТопГео готовит топографическую основу для ландшафтных архитекторов.

Наш стандарт работы включает:

• согласование состава съемки до полевого этапа;
• детальную фиксацию рельефа и характерных переломов;
• точную привязку зданий, покрытий, ограждений и деревьев;
• внимание к отметкам входов, дороги, канав и соседнего рельефа;
• подготовку структурированного DWG, а не плоской картинки;
• совместимость результата с рабочим процессом ландшафтного проектировщика;
• контроль плана инженером перед выдачей;
• возможность дополнить работу подеревной съемкой и материалами дендролога.

Поэтому топографическая съемка ТопГео становится не формальным приложением, а эталонной исходной моделью участка: на ней можно обоснованно проектировать планировку, рельеф, водоотвод, покрытия, освещение, полив и посадки.

Когда съемку нужно обновить

Старый топографический план можно использовать только после проверки актуальности. Новый выезд нужен, если после съемки построили дом или баню, изменили забор, выполнили планировку грунта, проложили сети, сделали дренаж, вырубили деревья или устроили новые покрытия.

Даже если изменений немного, проектировщик должен видеть их в общей системе координат и высот. Нанесение новых объектов «по рулетке» поверх старого плана создает смешанную по точности основу. Для небольших изменений иногда достаточно актуализации, но решение принимает геодезист после сравнения материалов и фактической ситуации.

Главный вывод

Ландшафтный дизайн участка — это не только композиция растений. Это проектирование территории, где вода, грунт, покрытия, деревья, освещение, полив и сооружения должны работать вместе.

Без топографической съемки ландшафтный проект опирается на предположения. С точной съемкой он опирается на измеренную реальность. Поэтому экономить на исходной основе невыгодно: стоимость переделки дренажа, подпорной стенки или мощения обычно несопоставима со стоимостью своевременной геодезии.

Заказать топографическую съемку для ландшафтного проектирования в Москве и Московской области можно в ТопГео. До выезда мы уточним задачу архитектора, состав плана и подходящий масштаб, чтобы результат сразу стал рабочей основой проекта.
