Топографическая съёмка линейного объекта: как читать план трассы

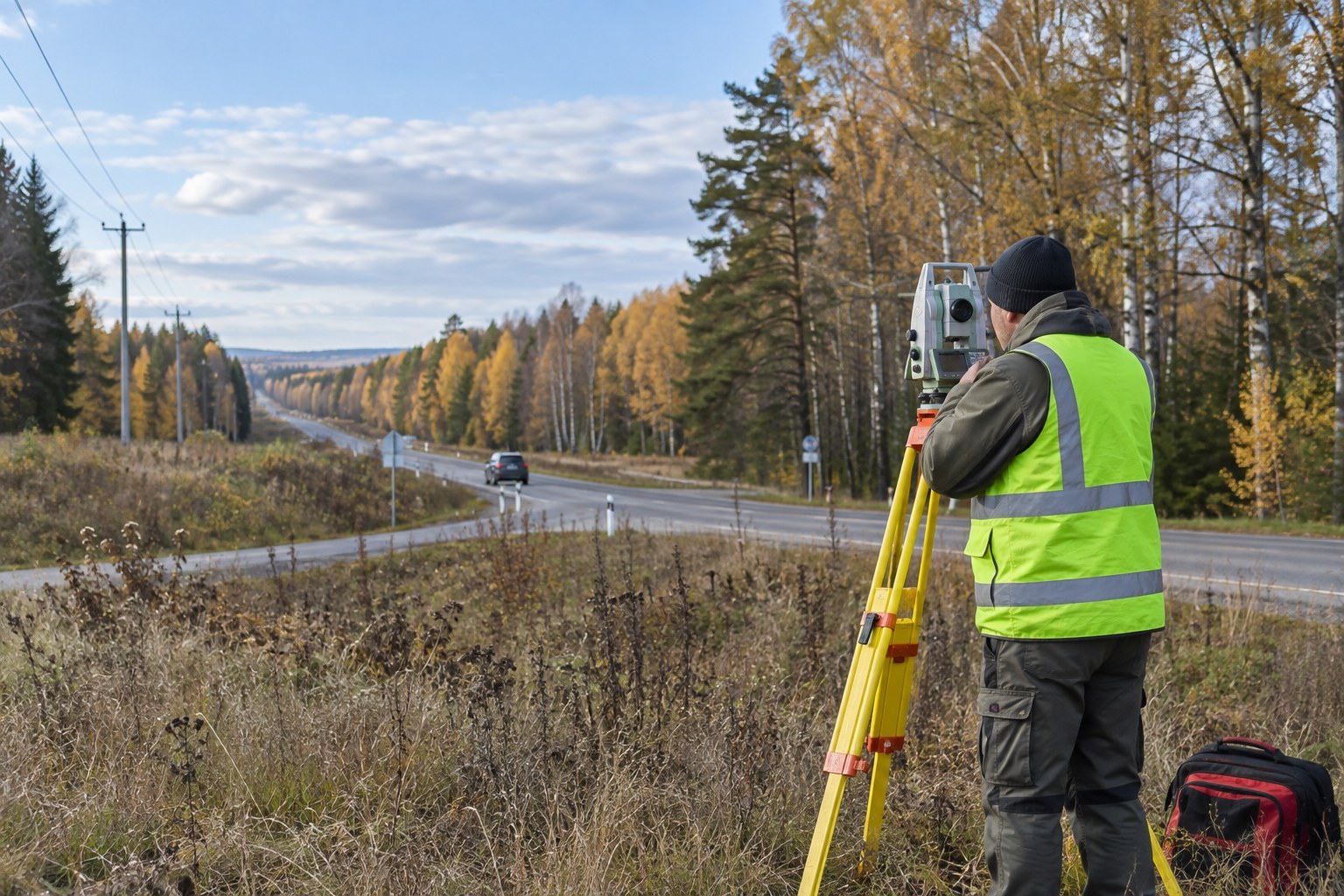

Дорога, трубопровод, линия связи или электропередачи проходят через разные участки местности. На одном отрезке проекту достаточно увидеть рельеф и опоры, на другом приходится учитывать проезд, водопропускную трубу, соседнюю коммуникацию и существующую застройку. Поэтому измерения ведут вдоль направления объекта, а результат связывают в единый инженерно-топографический материал, а не набор независимых картинок.

Чем план трассы отличается от плана площадки

Методы измерений и условные обозначения могут быть теми же, что при съёмке участка под здание. Разница в организации результата: он должен непрерывно описывать длинный коридор, показывать переходы между его фрагментами и оставаться пригодным для проектных решений на всей длине маршрута. Листы или цифровые фрагменты должны сочетаться в согласованной системе координат и высот: иначе сооружение у их границы может оказаться смещённым или пропасть из поля зрения.

Речь здесь о съёмке уже намеченного направления. Если предстоит сравнить несколько вариантов оси, это задача трассирования линейного объекта. Если нужно определить весь комплекс инженерных изысканий, полезен отдельный материал о техническом задании для линейного объекта.

Где проходит граница полосы съёмки

Универсальной ширины для всех дорог, кабелей и трубопроводов нет. В техническом задании указывают начало и конец, границы снимаемой территории, масштаб и особые участки. У дороги, перехода через водоток, примыкания или пересечения с действующей сетью охват может расширяться: проектировщику нужно видеть не только предполагаемую ось, но и существующее сооружение, подходы и пространство для возможного технического решения. Потребность в таком расширении определяют по проектной задаче, а не по условной цене за километр.

Хороший способ проверить достаточность охвата — задать конкретный вопрос: сможет ли проектировщик по этому фрагменту оценить пересечение, не запрашивая повторный выезд за край чертежа? Для трубопровода это могут быть отметки по обе стороны проезда и существующие колодцы; для линии связи — опоры, кромки покрытия и соседние коммуникации. Состав деталей зависит от типа проекта.

Что показывают на плане у пересечений и сетей

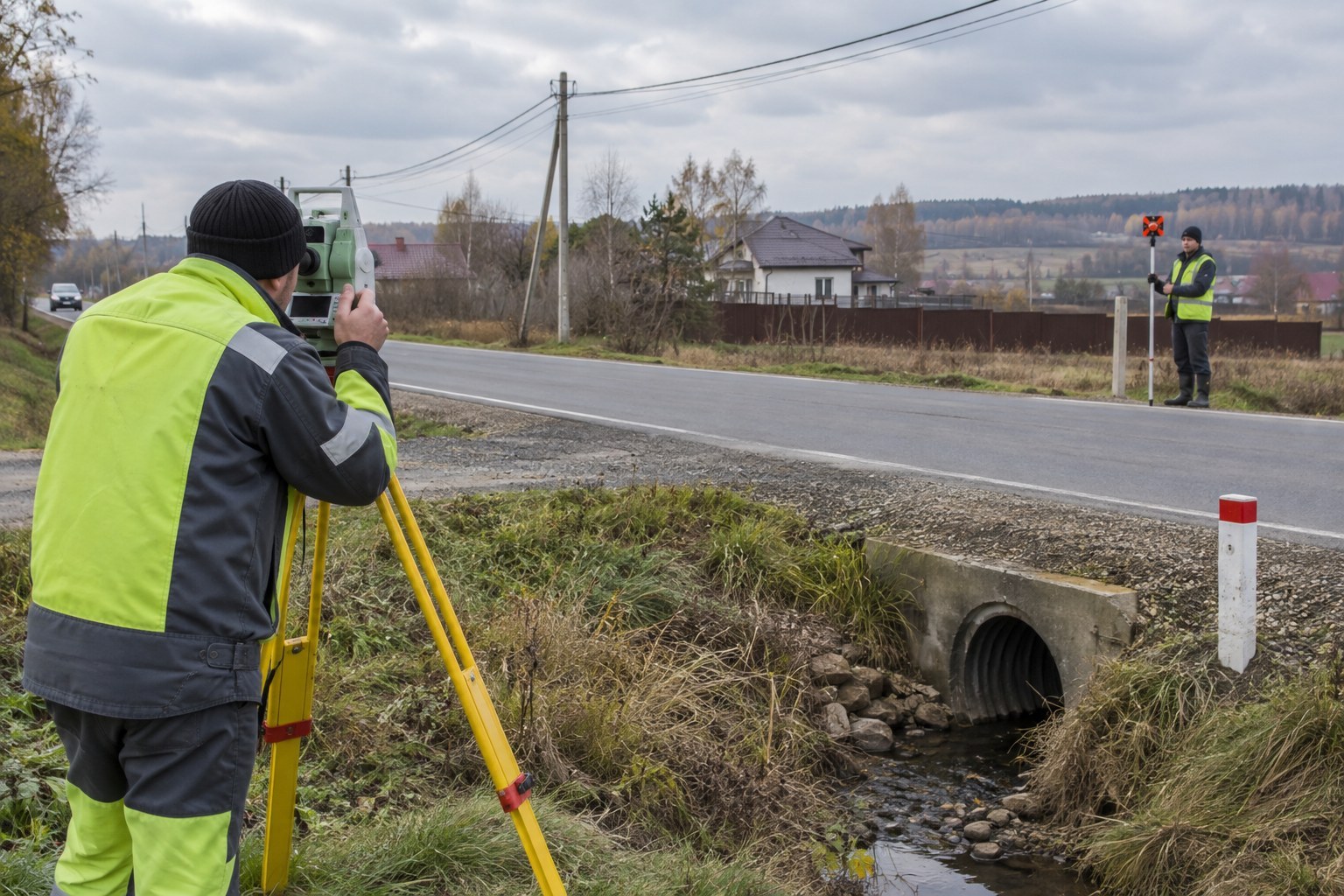

На снимаемой территории фиксируют ситуацию и рельеф: кромки покрытия, бровки и откосы, канавы, водотоки, здания, ограждения, опоры, колодцы, характерные высотные отметки и другие детали, необходимые проекту. Особое внимание уделяют местам, где будущая линия пересекает существующее сооружение или проходит рядом с ним. Здесь важна связность изображения до и после перехода и понятный источник сведений о коммуникациях.

Подземная сеть не становится достоверно известной только потому, что геодезист приехал с прибором. Её положение сначала уточняют по доступным исполнительным документам и материалам владельца. При недостатке данных проводят предусмотренные договором обследование и поиск; объём и согласования зависят от условий. В итоговом комплекте следует различать измеренные элементы, сведения из предоставленных схем и подтверждённые результаты обследования. Это помогает не принять условную линию на чертеже за доказанную координату трубы или кабеля.

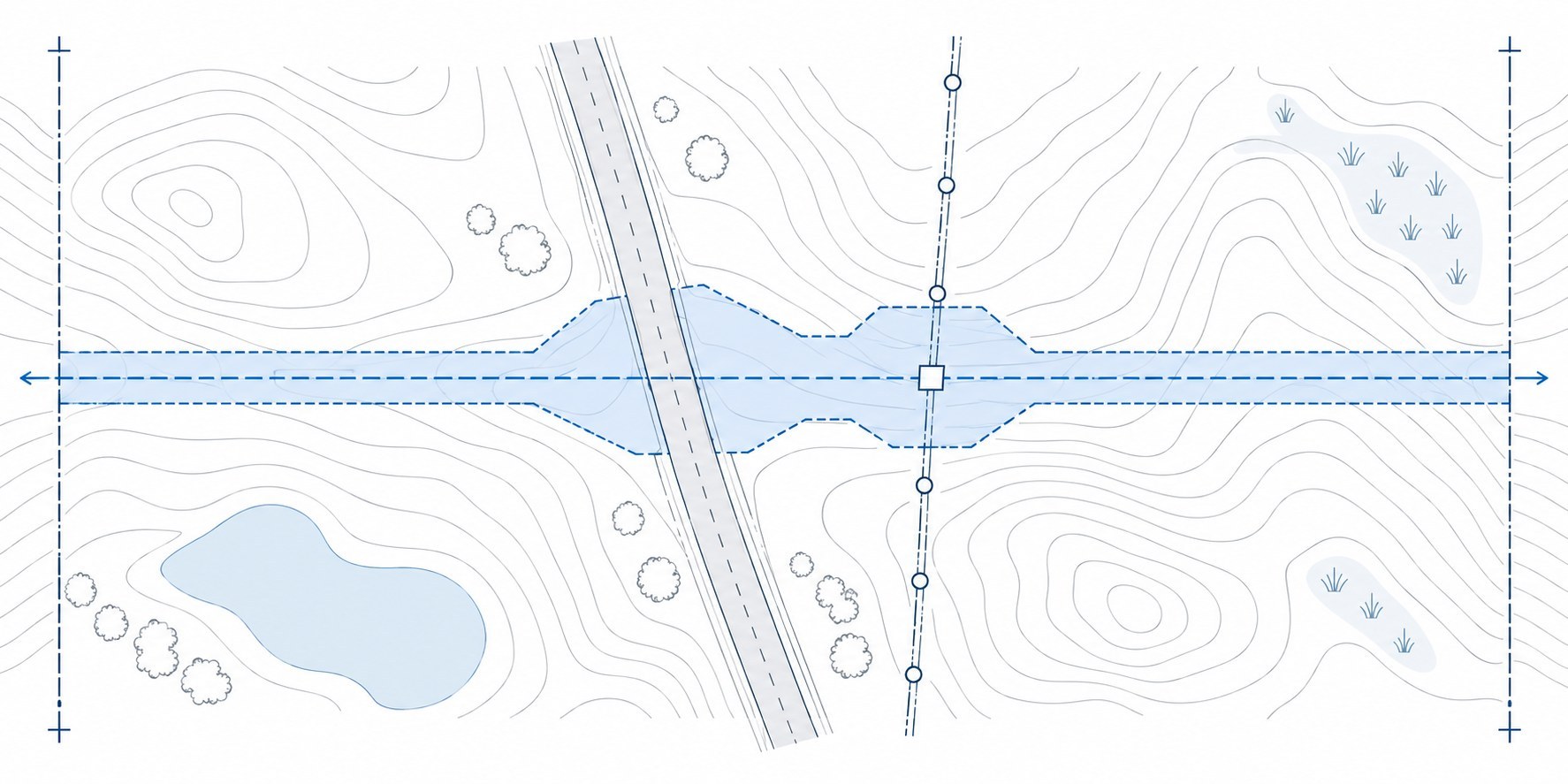

На схеме показан условный принцип, а не нормативная ширина: на прямом отрезке полоса уже, возле дороги и сети она охватывает больше окружающей ситуации. Реальные границы задают под конкретное проектное решение.

Когда одного топоплана недостаточно

Топоплан показывает положение сооружений сверху и отметки местности. Для анализа уклонов вдоль оси проектировщику может понадобиться продольный профиль; на сложных участках — поперечные профили. Они не входят автоматически в любой заказ на топосъёмку: необходимость и состав согласуют заранее. Так же отдельно оговаривают цифровую модель, формат редактируемых файлов и обследование коммуникаций.

Чертёж не равен всему комплекту инженерно-геодезических изысканий. Когда проекту нужны дополнительные измерения, трассирование, закрепление оси или специальные ведомости, их определяют программой соответствующего вида работ.

Пример: линия пересекает дорогу и существующий кабель

Предположим, направление новой линии проходит через местную дорогу, а за ней сближается с действующим кабелем. Заказчику важно получить не просто длинный чертёж, а связный фрагмент, по которому видно кромки и отметки дороги, водоотвод, расположение опор и данные о кабеле с указанием их источника. Если у перехода меняется рельеф, в задании можно предусмотреть профиль. Если материалы по кабелю неполны, вопрос его обследования решают отдельно до проектного вывода о пересечении.

Для такой задачи полезно согласовать с проектировщиком последовательность проверки результата:

Это проверка пригодности материалов для следующего этапа, а не замена инструментального контроля геодезистом.

Частые вопросы

Всегда ли топографическую съёмку делают в масштабе 1:500?

Нет. Масштаб выбирают по задаче и стадии проектирования и закрепляют в задании. Сам по себе масштаб не говорит, достаточно ли широко снята полоса и включены ли нужные объекты.

Можно ли по топоплану считать все подземные сети найденными?

Нет. Нужно смотреть источник сведений, объём обследования и согласования. Для скрытых коммуникаций обычных наземных измерений недостаточно.

Нужны ли профили для каждой трассы?

Не автоматически. Продольный и поперечные профили заказывают в составе, необходимом для конкретной проектной задачи; поперечники относятся к дополнительным требованиям задания.

Входит ли выбор маршрута в топосъёмку?

Съёмка обеспечивает исходную основу для проектировщика. Сравнение вариантов и выбор оси относятся к трассированию и более широкому комплексу изысканий.

Нормативная основа

Состав инженерно-геодезических работ для линейных объектов, сведения о сетях, масштабы и условия съёмки полосы рассматривает СП 317.1325800.2017 «Инженерно-геодезические изыскания для строительства». Виды линейных объектов определены в статье 1 Градостроительного кодекса РФ. Конкретный объём съёмки и выдачи устанавливают заданием и программой работ.
