Трещины в доме: когда нужны обследование, геодезия и геология
Когда на стене появляется раскрытие, естественное желание — замазать его и посмотреть, возникнет ли снова. Такой способ скрывает признак, но не отделяет усадку отделки от деформации кладки, не показывает скорость процесса и не объясняет, почему один угол дома меняет положение относительно другого.
Правильная диагностика строится как последовательность вопросов: есть ли непосредственная опасность, какие конструкции вовлечены, продолжается ли движение и связано ли оно с основанием. Для каждого вопроса нужен свой вид данных.
Когда нельзя откладывать очный осмотр
Удалённая консультация не заменяет выезд, если повреждение быстро меняется или сопровождается другими признаками. До заключения специалиста не следует самостоятельно нагружать ослабленную зону, разбирать несущие элементы или маскировать дефект.
Повод организовать срочный осмотр:
- раскрытие заметно увеличивается за дни или недели;
- трещина проходит через несущую стену, колонну, балку, перемычку или фундамент;
- одновременно перекосились проёмы, заклинивают двери, появился уклон пола;
- слышны новые щелчки, выпадают части кладки или защитного слоя бетона;
- повреждение возникло после земляных работ, протечки, подтопления, вибрации или строительства рядом;
- деформировалась стена подвала, подпорная стена либо участок рядом с откосом.
Если есть риск падения фрагментов или локального обрушения, сначала ограничивают доступ в опасную зону и обращаются в аварийные службы. Инженерная диагностика не должна задерживать меры по защите людей.
Что может означать форма трещины
Направление и положение помогают сформировать гипотезы, но не являются готовым диагнозом.
| Наблюдаемый признак | Возможные механизмы | Что нужно проверить |
|---|---|---|
| Диагональное раскрытие от угла окна или двери | концентрация напряжений, деформация кладки, неравномерная осадка | состояние перемычки и кладки, отметки характерных точек, основание |
| Вертикальная трещина в протяжённой стене | температурно-усадочная деформация, отсутствие шва, локальная перегрузка | конструктивную схему, материал, сезонную динамику |
| Горизонтальное раскрытие в подвале | давление грунта или воды, потеря устойчивости стены | дренаж, гидрогеологию, прогиб и армирование стены |
| Трещина через фундамент и стену над ним | перемещение основания, локальная перегрузка, дефект конструкции | фундамент, грунты, вода, осадки и крены |
| Сетка тонких трещин только в штукатурке | усадка или нарушение отделочного слоя | глубину дефекта и состояние основания отделки |
| Повреждение после котлована на соседнем участке | изменение напряжений в грунте, водопонижение, вибрации | исходное состояние, зона влияния, геодезическая динамика |
Один дом может иметь несколько причин одновременно. Например, протечка меняет состояние грунта, осадка открывает трещину в кладке, а слабая перемычка усиливает повреждение вокруг проёма. Поэтому ремонт по одному внешнему признаку часто не устраняет источник проблемы.
Чем отличаются обследование, геодезия и геология
Обследование конструкций
Техническая диагностика рассматривает здание как систему. Специалист изучает документы, выполняет визуальную фиксацию, строит карту дефектов, проверяет геометрию и при необходимости вскрывает узлы, определяет свойства материалов и выполняет поверочные расчёты.
Результат — не перечень фотографий, а вывод о техническом состоянии, причинах повреждений в пределах подтверждённых данных и допустимых дальнейших действиях. Нормативной основой для таких работ служит действующий ГОСТ 31937-2024.

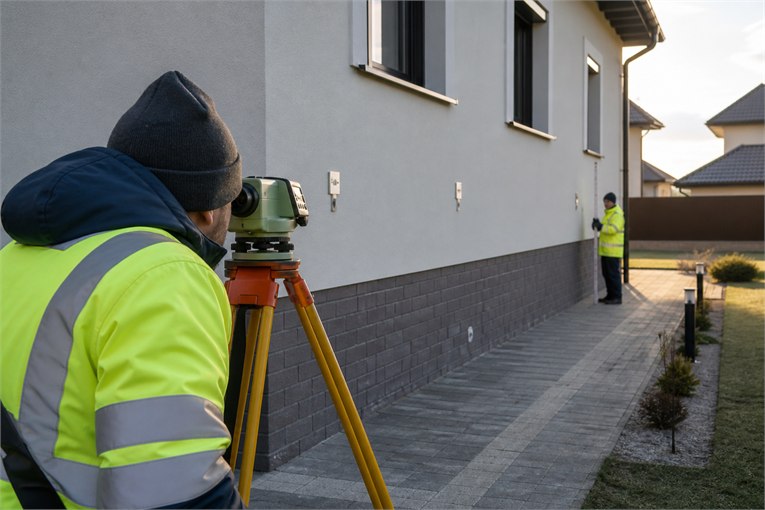

Геодезические наблюдения
Геодезия нужна, когда важна динамика. На конструкции устанавливают марки, а вне предполагаемой зоны деформаций закрепляют исходные пункты. Повторные циклы дают сопоставимые отметки и координаты: можно увидеть осадки, подъём, горизонтальные смещения и крен.
Разовый замер фиксирует положение только в один момент. Чтобы сделать вывод о движении, нужны повторные наблюдения по программе с заданной точностью, периодичностью и критериями реагирования. Для такой задачи применяют геотехнический мониторинг, а при подготовке основы и контроле положения элементов — геодезические изыскания.
Инженерная геология
Геология нужна, когда проверяют основание: состав и состояние грунтов, неоднородные или насыпные слои, влажность, подземную воду, просадочность, пучение и другие процессы. Бурение только «рядом с домом» без связи с фундаментом и диагностической задачей может не ответить на вопрос о причине.
Программу геологических изысканий увязывают с конструктивной схемой, глубиной заложения, местами максимальных повреждений и архивными данными. Иногда требуются шурфы у фундамента, лабораторные определения и полевые испытания; иногда достаточно проверить конкретную гипотезу. Объём назначает специалист, а не универсальная таблица для всех домов.
Как выбрать состав работ по задаче
| Ситуация | Основной вид работ | Когда подключают смежное направление |
|---|---|---|
| Трещина появилась после перепланировки или устройства проёма | обследование конструкций | геодезия — если есть перекос или продолжающееся движение |
| Повреждения растут без понятного изменения нагрузок | диагностика конструкций и мониторинг | геология — если вероятно движение основания или влияние воды |
| Один угол дома просел, пол получил уклон | геодезия и техническая проверка | геология — для проверки грунтов под проблемной зоной |
| Раскрытия возникли после подтопления участка или аварии сети | проверка конструкций | геология и гидрогеологическая оценка — для проверки изменения грунтового основания |
| Рядом разрабатывают глубокий котлован | фиксация исходного состояния и мониторинг | геология — для оценки взаимодействия фундаментов и зоны влияния |
| Нужен проект усиления или реконструкции | комплексная диагностика | обмеры, геодезия и геология — по вопросам проектировщика |
Важно заранее определить, какой управленческий ответ нужен заказчику: можно ли продолжать эксплуатацию, требуется ли ограничить нагрузку, нужен ли мониторинг, какие данные передать проектировщику усиления. Тогда исследование не превращается в набор несвязанных измерений.
Правильная последовательность диагностики

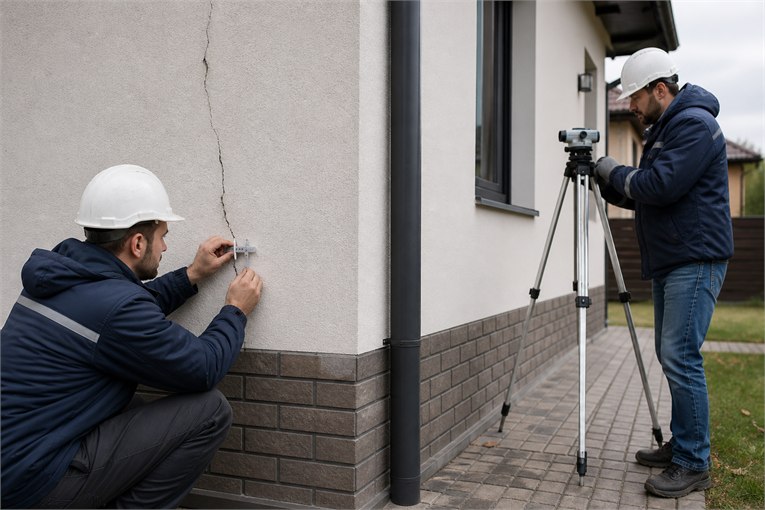

- Зафиксировать исходное состояние. Не закрывать раскрытие отделкой; сделать обзорные и масштабные фотографии, отметить дату и обстоятельства появления.
- Проверить срочность. Оценить скорость изменений, вовлечённые конструкции и угрозу людям; при опасных признаках ограничить доступ.
- Провести первичное обследование. Сопоставить повреждения с конструктивной схемой, нагрузками, влажностью, земляными работами и историей ремонтов.
- Сформировать гипотезы и программу. Назначить только те вскрытия, измерения, наблюдения и исследования грунта, которые различают возможные причины.
- Получить динамику. Если процесс может продолжаться, выполнить несколько сопоставимых циклов геодезических наблюдений и контроля раскрытия.
- Принять решение по результатам. Проектировать ремонт или усиление после подтверждения причины и проверки расчётной схемы.
Простые маяки могут показать факт относительного перемещения берегов трещины, но не заменяют обследование и пространственные измерения. Разрушенный маяк не объясняет, какая часть здания сместилась, на сколько и почему.
Какие данные подготовить специалисту
Перед выездом полезно собрать:
- планы, разрезы и сведения о фундаменте;
- год строительства и историю пристроек, перепланировок, усилений;
- фотографии до появления дефекта и по датам наблюдений;
- сведения о протечках, дренаже, колодцах, септике и авариях сетей;
- геологический отчёт, если он выполнялся;
- информацию о соседних котлованах, забивке свай и тяжёлой технике;
- даты сезонного открытия и закрытия трещин;
- результаты обмерных работ, если фактическая схема отличается от архива.
Чем точнее хронология, тем легче отделить старое стабилизированное повреждение от активного процесса.
Что должно быть в результате
Полезный итог позволяет принять решение, а не просто констатирует наличие дефекта. В отчёте или заключении нужны:
- схема расположения трещин и других повреждений;
- описание применённых методов и границ выводов;
- результаты измерений, вскрытий и испытаний;
- сопоставление циклов мониторинга, если они проводились;
- обоснованные выводы о техническом состоянии;
- перечень необходимых ограничений и дальнейших исследований;
- исходные данные для проекта ремонта, усиления или реконструкции.
Фраза «трещина неопасна» без указания обследованной зоны, данных и условий неприменима к дальнейшим решениям. Так же недостаточно выдать график осадки без привязки к маркам, датам, точности и событиям на площадке.
Почему нельзя начинать с ремонта
Инъектирование, стяжки, усиление проёмов и подведение нового фундамента решают разные задачи. Если причина — продолжающееся замачивание основания, косметический ремонт снова раскроется. Если проблема возникла после изменения несущей схемы, дренаж сам по себе не восстановит конструкцию. Если повреждение стабильно и находится только в отделке, тяжёлое усиление будет лишним.
Сначала устанавливают механизм, затем проектируют воздействие на него. После ремонта мониторинг иногда продолжают: он показывает, достигнута ли стабилизация и не перераспределилась ли деформация на соседние участки.
Нужно понять, движется ли дом и связано ли это с грунтом?
ТопГео может подготовить программу наблюдений за осадками и креном и увязать её с задачами инженерно-геологических изысканий. Состав работ определяют после исходных документов и осмотра.
Обсудить геотехнический мониторинг
Источники
- ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния»
- СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения», изменение № 1
- СП 22.13330.2016 «Основания зданий и сооружений», изменение № 3
- ГОСТ 5180-2015 «Грунты. Методы лабораторного определения физических характеристик»
