Как читать условные обозначения на геоподоснове по справочнику ГУГК

На геоподоснове важно читать не отдельную букву, а сочетание линии, подписи и числовой характеристики. Штрихи показывают один признак объекта, буква — другой, отметка высоты — третий. Ниже разбираем условные обозначения по справочнику ГУГК «Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500», изданному «Недрами» в 1989 году.

Скачать справочник условных знаков ГУГК в PDF

Это справочник, который часто называют «зелёной книгой». Он утверждён ГУГК СССР 25 ноября 1986 года. Ниже доступна электронная копия на 252 страницы объёмом около 5,35 МБ. Нумерация ссылок в статье относится именно к страницам этого PDF, а не к листам другого скана или печатного экземпляра.

Используем книгу как источник для чтения обозначений, а не как подтверждение обязательности всех её положений сегодня. Требования к новому результату работ следует сверять с заданием и требованиями принимающей организации. На электронной копии есть ограничение использования; полную книгу на сервере ТопГео не размещаем.

Как найти нужный знак в книге

В книге связаны три разных номера: условного знака, пояснения и страницы файла. Например, подземным трубопроводам соответствует № 122, а особенности их высотных характеристик раскрывает пункт 201. Это не номера листов 122 и 201.

Размеры элементов в таблицах нужны для оформления чертежа. Их нельзя принимать за размеры объекта на местности. Аналогично ширина условной линии трубы на бумаге не показывает диаметр самой трубы.

Быстрый указатель обозначений на геоподоснове

Указатель помогает выбрать нужный раздел. Точное начертание смотрите в оригинале: упрощённая иконка или фотография не заменяет образец из книги.

Открыть разделы PDF: здания, колодцы и сети, рельеф, ограждения.

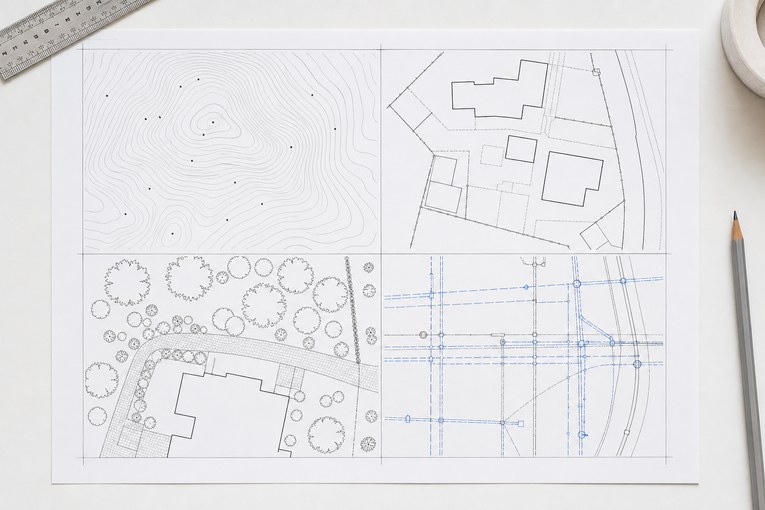

*Иллюстрация групп объектов. Для сверки нормативного начертания обращайтесь к первоисточнику, а не к этому изображению.*

Что означают В, К, Г и Т возле коммуникаций

В пункте 196 приведены буквенные индексы назначения трубопроводов. Они размещаются в разрыве трассы. Буква помогает понять, что транспортирует сеть, но сама по себе не сообщает её глубину и техническое состояние.

Для проверки откройте страницу 151 с пояснениями 195–197. Дополнительные индексы в конкретном проекте нужно разбирать по его легенде. Нельзя автоматически переносить значение буквы у трубопровода на похожую подпись возле здания или сооружения.

Сплошная или штриховая линия

Согласно пункту 195, наземную прокладку изображают сплошной линией, подземную и подводную — штриховой. Однако правило относится именно к трубопроводам. Любой пунктир на чертеже не становится спрятанной в грунте трубой: он может обозначать совершенно другой элемент.

Цвет тоже не даёт самостоятельной расшифровки. Справочник предусматривает преимущественно чёрное изображение коммуникаций и допускает дополнительные цвета при специальных требованиях. Поэтому утверждение «всё синее — водопровод» без проверки легенды ненадёжно.

Диаметр, глубина и состояние трубопровода

Пример из пункта 197 — ст. 32: материал трубы — сталь, внутренний диаметр — 32 мм. Это не глубина 32 см. У знака № 122 встречается подпись гл. 2; пункт 201 уточняет отсчёт заглубления до верха трубы. Сверяйте единицы измерения с исходным чертежом.

Добавления нед. и стр. в этом разделе обозначают недействующую и строящуюся сеть. Стрелка на самотечной прокладке передаёт направление движения жидкости. Эти признаки полезнее догадки по одному цвету линии.

Чтобы проверить обозначение, полезно сопоставить несколько однотипных участков трассы. Если возле соседнего колодца подпись читается лучше, она поможет сформулировать вопрос исполнителю. Но переносить оттуда диаметр, материал или глубину на весь маршрут без подтверждения нельзя: характеристики по длине могут меняться.

Как читать высотные отметки возле колодца

Отметка высоты относится к определённой точке: земле, кольцу люка, верху трубы, дну лотка или канала. Пока не установлено, какая точка подписана, вычитать числа для получения глубины нельзя.

В пояснении 201 на странице 152 набор отметок зависит от вида трубопровода и назначения плана. Для специализированного изображения подземных коммуникаций 1:500 и обычной геоподосновы предусмотрен разный состав сведений. Если кольцо люка и поверхность земли различаются по высоте менее чем на 10 см, отдельная отметка земли в описанных там случаях не приводится.

Поэтому универсального правила «верхнее число — земля, нижнее — дно» для любой подписи нет. Нужно видеть расположение чисел, выноску, легенду и вид объекта.

Если положение подземной сети известно приблизительно или сведения противоречат друг другу, расшифровка книги не устранит неопределённость. Перед работами может потребоваться инструментальное уточнение трассы; начинать земляные работы только по прочитанному знаку нельзя.

Рельеф, здания и заборы: что легко перепутать

Горизонтали соединяют точки одинаковой высоты. В знаке № 329 различаются основные, дополнительные и вспомогательные горизонтали. Дополнительная линия проходит на половине основного сечения, вспомогательная — на произвольной высоте. Поэтому нельзя считать каждый промежуток одинаковым перепадом, не проверив тип линии и сечение рельефа. Бергштрих указывает направление ската; отдельная числовая отметка относится к точке, а не ко всей соседней линии.

У зданий справочник различает назначение и материал. Например, знак № 13 относится к жилым огнестойким строениям. Цифры и буквы возле контура описывают характеристики постройки; это не номер участка. Топографическое изображение здания само по себе не подтверждает его регистрацию в ЕГРН.

У ограждений отдельные варианты предусмотрены для каменных, железобетонных, металлических, деревянных и проволочных конструкций. Знак фактического забора не заменяет кадастровую границу: эти линии могут не совпадать.

Что делать с непонятной подписью в PDF или DWG

Сначала убедитесь, что видите полный документ. В обрезанном скриншоте часто отсутствуют легенда, выноска и штамп; при просмотре DWG могут быть отключены слои или неправильно отображаться шрифты. Попросите у исполнителя комплектный PDF и пояснение к конкретному фрагменту.

Для вопроса исполнителю достаточно выделить спорный объект и приложить участок чертежа вместе с соседними подписями. Укажите масштаб и спросите, что означает весь набор обозначений. Короткие сочетания вроде «ВХ» или «каб. схем.» без контекста расшифровывать наугад не следует.

Если на местности появились новые здания, заборы или коммуникации, задача уже не в чтении старых знаков. Может понадобиться актуализация либо новая съёмка: справочник объясняет язык плана, но не обновляет содержащиеся в нём сведения.

Источники и границы применения

• Электронная версия справочника ГУГК: таблицы знаков № 13–17, 117–123, 329–330, 472–476; пояснения 195–201. Основной источник приведённых расшифровок.
• Библиографическая запись Российской государственной библиотеки: название, издательство и год печатного издания.

Разбор помогает понять содержание геоподосновы. Он не заменяет проверку исходных данных, профессиональное обследование коммуникаций и согласование требований к новой документации.
