Как выбрать метод нивелирования для строительной задачи

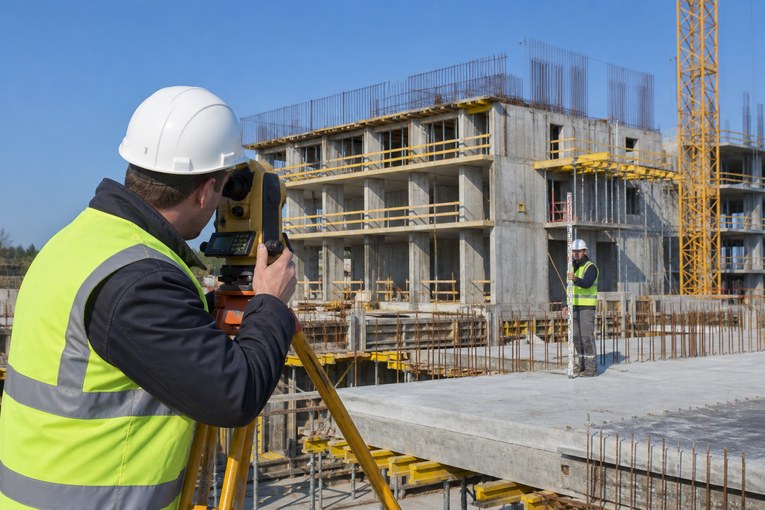

Нивелирование определяет превышения между точками и их высотные отметки. На стройке оно связывает реперы, котлован, фундаменты, перекрытия, оборудование и благоустройство с проектной системой высот. Ошибка в исходной отметке распространяется на все последующие конструкции.
Основные виды нивелирования
| Метод | Принцип | Сильная сторона | Типичные ограничения | Применение |
|---|---|---|---|---|
| Геометрическое | Горизонтальный визирный луч и отсчёты по рейкам | Высокая точность передачи превышений | Нужны рейки, промежуточные стоянки и видимость | Реперы, фундаменты, полы, осадки |
| Тригонометрическое | Вертикальный угол и наклонное расстояние | Доступ к высоким и удалённым точкам | Чувствительность к углам, расстоянию и атмосфере | Колонны, фасады, монтаж, рельеф |
| Гидростатическое | Уровень жидкости в сообщающихся сосудах | Работа через перегородки и в тесных местах | Небольшие расстояния, температура и пузырьки | Оборудование, помещения, деформации |
| Спутниковое | Высота по GNSS-наблюдениям и модели преобразования | Быстрое развитие высотной основы на больших расстояниях | Небо, помехи, модель высот и контроль | Линейные объекты, исходная сеть |
| Барометрическое | Разность атмосферного давления | Оперативная ориентировочная оценка | Низкая для стройки точность, изменения погоды | Рекогносцировка, не приёмка конструкций |
Термин «лазерный нивелир» на стройке часто означает построитель плоскостей. Это удобный монтажный инструмент, но он не является отдельным фундаментальным методом определения высот и не всегда заменяет геодезический нивелир с контролируемым ходом.
Геометрическое нивелирование

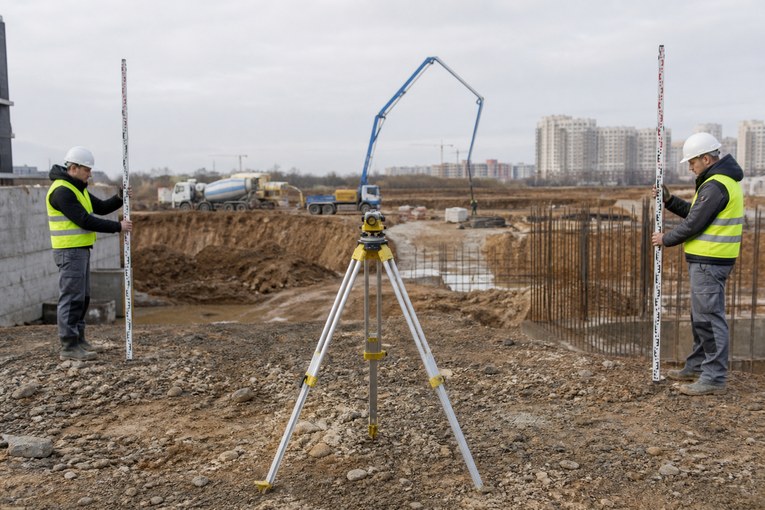

Нивелир устанавливают между задней и передней рейками. Разность отсчётов даёт превышение. При работе из середины примерно уравнивают расстояния до реек, чтобы уменьшить влияние ряда инструментальных ошибок.

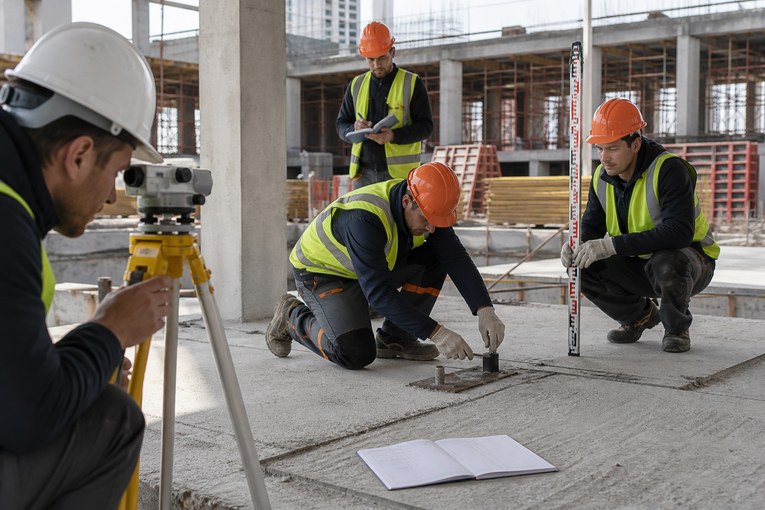

Метод применяют для передачи отметки от исходного репера, создания строительной высотной основы, контроля дна котлована, фундаментов, перекрытий, подкрановых путей и технологического оборудования. Для наблюдения осадок используют высокоточную схему, стабильные марки и повторяемую методику.
Цифровой нивелир автоматически считывает штрихкодовую рейку и уменьшает риск ошибки записи, но не исправляет плохую установку, неверный ход или неустойчивый репер.
Техническое и точное нивелирование
Это не конкурирующие приборы, а уровни требований к работе. Техническое нивелирование решает массовые строительные задачи, где допустимы соответствующие проекту погрешности. Точное и высокоточное применяют при создании ответственной основы и мониторинге малых перемещений.
Класс или допуск нельзя выбирать по названию объекта. В программе работ указывают требуемую точность, длину ходов, порядок наблюдений, тип реек и критерии невязки.
Тригонометрическое нивелирование

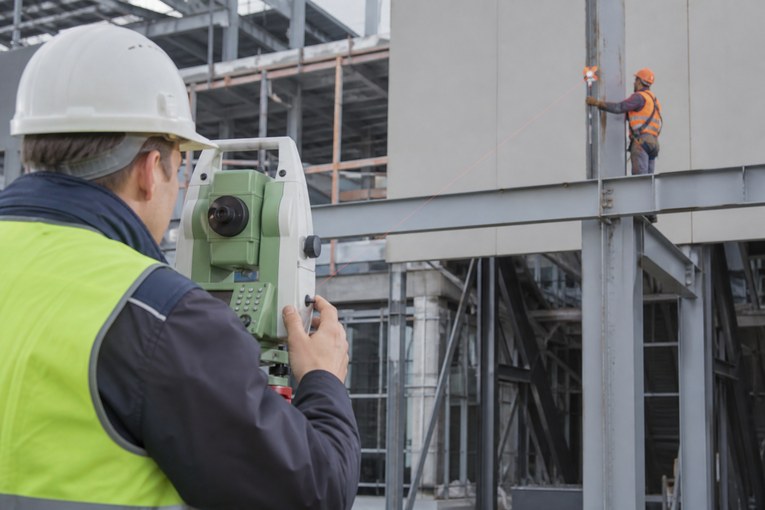

Тахеометр измеряет вертикальный угол и расстояние, после чего превышение рассчитывается с учётом высоты прибора и цели. Метод удобен, если точка находится на колонне, фасаде, верхней части конструкции или через препятствие.
Для повышения надёжности контролируют высоты прибора и отражателя, выполняют измерения в двух положениях круга или взаимные наблюдения, ограничивают длины визирных лучей и учитывают атмосферные условия. На больших расстояниях влияние вертикальной рефракции становится существеннее.
Тригонометрический метод часто эффективнее геометрического при исполнительной съёмке каркаса, но для точной передачи репера по этажам выбор подтверждают расчётом и контрольными ходами.
Гидростатический метод
Сообщающиеся сосуды устанавливают на сравниваемых точках. Свободные поверхности жидкости стремятся к одному уровню, а разность отсчётов показывает превышение. Прямая видимость между точками не нужна, шланг можно провести через проём или вокруг оборудования.
Метод используют для монтажа и контроля оборудования, полов, фундаментов машин и локального мониторинга. На результат влияют температура жидкости, пузырьки, перегибы шланга, испарение и устойчивость отсчётных устройств.
Спутниковое нивелирование
GNSS непосредственно определяет геодезическую высоту относительно математической поверхности. Для получения привычной нормальной высоты требуется модель преобразования и связь с исходными пунктами. Поэтому цифру из приёмника нельзя без проверки считать строительной отметкой.
Спутниковый метод удобен для протяжённых дорог, сетей и больших площадок. Он помогает развить основу, когда между пунктами нет прямой видимости. Внутри здания, у плотной застройки и при требованиях к миллиметровому контролю применяют другие или комбинированные методы.
Как выбрать метод
- Определите допуск. Возьмите его из проекта, задания или программы мониторинга.
- Оцените геометрию. Расстояния, перепады, препятствия, этажность и видимость точек.
- Проверьте среду. Вибрации, температура, рефракция, спутниковый обзор и движение техники.
- Назначьте исходные пункты. Убедитесь в их системе высот, сохранности и устойчивости.
- Спроектируйте контроль. Замыкание хода, повторные измерения, независимая точка или комбинирование методов.
- Опишите результат. Ведомость отметок, схема, невязки, даты и условия наблюдений.
Ошибки, которые важнее типа прибора
- использование повреждённого или осевшего репера;
- путаница условной и государственной системы высот;
- незамкнутый ход без независимого контроля;
- неверная высота прибора или отражателя;
- рейка поставлена на мусор, снег или неустойчивую поверхность;
- передача отметки через много этапов без промежуточной проверки;
- применение строительного лазера там, где нужен документированный геодезический результат.
Отметки на конструкции следует подписывать однозначно: к какой поверхности они относятся и какое значение задано. «Ноль» проекта может не совпадать с абсолютной отметкой, поэтому связь закрепляют в документации.
Нивелирование в геодезическом сопровождении
При геодезическом сопровождении строительства высотный контроль идёт от создания основы до исполнительных схем. Для котлована важны дно и подготовка, для здания — фундаменты и перекрытия, для дорог — продольные и поперечные уклоны, для мониторинга — стабильность марок и сопоставимость циклов.
Общие требования задают СП 126.13330.2017 и ГОСТ Р 51872-2024. Точность конкретной операции определяет проект и программа работ.
