Как вынести проектную линию на местность и принять результат
Короткий ответ. Геодезист переносит на местность положение линии, уже заданное проектом: определяет её поворотные и необходимые промежуточные точки, закрепляет их согласованным способом и передаёт схему разбивки. Для работы нужны актуальная версия проектного чертежа, координаты или достаточные размеры, а также понятная система координат. Такой вынос не выбирает маршрут, не уточняет границы участка в ЕГРН и не заменяет исполнительную съёмку построенного объекта.

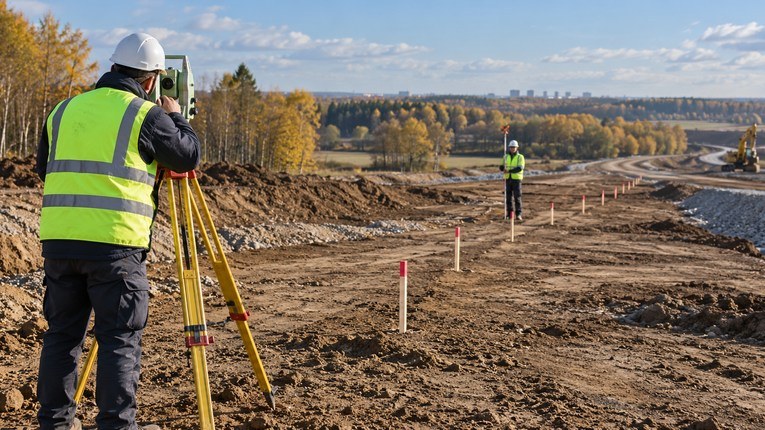

Линия на чертеже может обозначать ось дороги, проезда, кабельной трассы или другого проектируемого сооружения. Пока она существует только в файле, строителям трудно понять, где именно выполнять работы на площадке. Вынос в натуру связывает проектные данные с точками, которые можно найти на местности. При этом геодезист воспроизводит заданное проектом положение, а не решает за проектировщика, где должна пройти линия.
Какую линию выносят и с чем её нельзя путать
Предмет работы нужно назвать в задании: ось сооружения, край проектируемого проезда, линия прокладки коммуникации или другой конкретный элемент. У одной и той же трассы может быть несколько важных линий. Если заказчик передал только фрагмент плана с цветной полосой, без координат, размеров и привязки, геодезисту может потребоваться уточнение проектных данных до выхода в поле.
Проектная линия берётся из проектного решения. Граница земельного участка определяется по кадастровым сведениям и документам об образовании участка; её вынос решает другую задачу. Красная линия относится к документации по планировке территории и обозначает границы территорий общего пользования. Совпадение этих линий на отдельном участке чертежа не делает их взаимозаменяемыми. Если нужно проверить границы участка или ограничения территории, это отдельная проверка, а не автоматическая часть разбивки проектной оси.
Выбор самого маршрута, сравнение вариантов и съёмка полосы для проектирования выполняются раньше и относятся к другим работам. Общие методы разбивки отдельных точек подробно разобраны в материале о выносе проектных точек; здесь речь именно о связной линии и её передаче строителям.
Какие исходные данные подготовить
Заказчику полезно передать геодезисту не только картинку линии, но и комплект, по которому её положение можно однозначно восстановить:
- актуальную версию проектного плана с названием объекта, датой и обозначением нужной линии;
- координаты поворотных точек и, если они предусмотрены проектом, промежуточных точек либо размеры и привязки, достаточные для расчёта;
- систему координат, а когда важны высоты — систему высот и проектные отметки;
- сведения о геодезической основе на площадке и о том, как попасть к участкам разбивки;
- требования к способу закрепления, составу контроля и форме выдачи результата.
Если проект менялся, особенно важно указать, какая редакция действующая. Разбить линию по старому файлу и затем сравнивать её с новым чертежом бессмысленно: расхождение возникнет ещё до полевых измерений. Когда исходные координаты отсутствуют или противоречат размерам, сначала уточняют проект у ответственного за него специалиста. Геодезист не должен самостоятельно «подправлять» трассу на глаз ради удобства строительства.
Нужно закрепить проектную линию на площадке?
ТопГео выполнит вынос проекта в натуру по согласованным исходным данным: определит нужные точки линии, закрепит их и передаст результат разбивки в составе договора.
Обсудить вынос проекта в натуруКак проходит разбивка линии

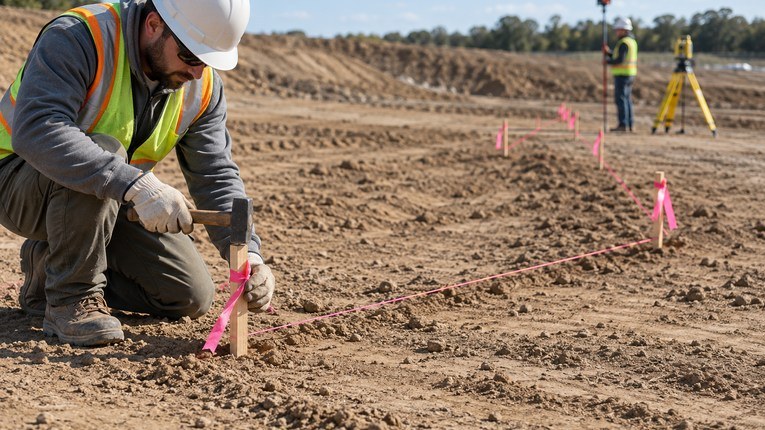

На прямом отрезке строителям могут быть нужны точки начала и конца плюс промежуточные отметки. На повороте важно сохранить направление до и после него. Для криволинейного участка состав и шаг закрепления определяют по проекту и способу будущих работ: универсального расстояния между колышками для всех объектов нет.
- Сверяют исходные данные. Проверяют редакцию чертежа, обозначение линии, координаты, размеры и систему координат; спорные места возвращают на уточнение.

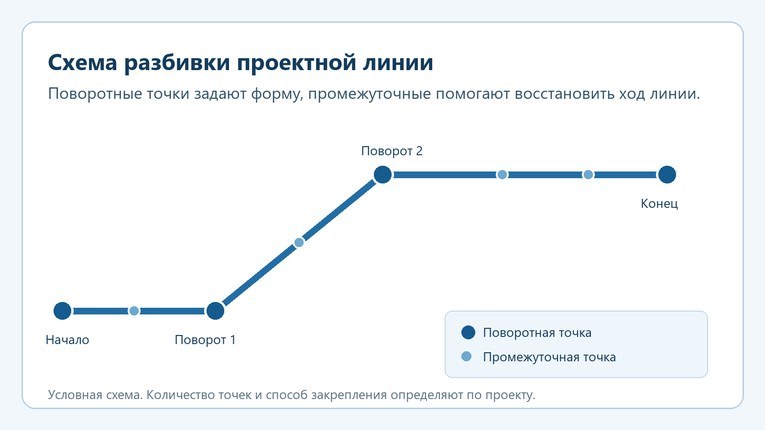

- Определяют точки разбивки. Выделяют начало, конец, повороты и нужные промежуточные точки, чтобы положение линии можно было восстановить между ними.
- Переносят точки на площадку. Геодезист измеряет их положение относительно принятой основы, закрепляет способом, подходящим для конкретных условий, и выполняет предусмотренный контроль.
- Передают результат. Заказчик получает схему или другой согласованный материал с обозначениями закреплённых точек, привязками и замечаниями о недоступных или изменённых участках.
Если точка попадает на существующее препятствие или место закрепления может быть уничтожено строительной техникой, геодезист согласует практичный способ её сохранения и восстановления. Нельзя просто перенести точку «чуть в сторону» и считать это тем же проектным положением: смещение и его назначение должны быть понятны в передаваемых материалах.
Что получает заказчик и как проверить передачу
Результат определяется заданием и договором. Обычно заказчику нужны обозначенные на местности точки и схема, по которой можно понять, какая точка соответствует какой позиции проекта. При необходимости заранее оговаривают координатную ведомость, привязки к устойчивым ориентирам, способ восстановления знаков и фиксацию замечаний. Название документа само по себе не доказывает, что он подходит для любой кадастровой или строительной процедуры.
При приёмке полезно проверить четыре вещи:
- На схеме указана та же редакция проекта, по которой велись работы.
- Начало, конец и поворотные точки линии имеют понятные обозначения; промежуточные точки не потеряны.
- Из схемы ясно, какие знаки закреплены непосредственно на линии, а какие являются выносными привязками для восстановления.
- Указаны участки, где точку не удалось закрепить или потребовалось отдельное решение проектировщика.
Это практическая проверка комплектности, а не замена инструментального контроля. Если проектная ось должна быть выдержана по высоте, отдельно сверяют предусмотренные проектом отметки и состав высотной разбивки. Обещать одну точность для дороги, кабеля и небольшой площадки нельзя: допуски зависят от объекта, проекта, задания и применимых требований.
Когда нужен повторный вынос
После изменения проекта прежние знаки могут уже не соответствовать новой линии. То же бывает, если закрепление уничтожено при земляных работах. В такой ситуации сначала сравнивают редакции проектных данных и выясняют, какие точки сохранились, а затем согласуют восстановление или новую разбивку. Строить «по памяти» от прежних колышков опасно, особенно около поворотов и пересечений.
Вынос проектной линии также не равен исполнительной съёмке. Первый показывает, где объект предусмотрен проектом; вторая фиксирует фактическое положение выполненных работ. Если после строительства нужен исполнительный материал, его состав и срок подготовки следует оговорить отдельно.
Частые вопросы
Можно ли вынести линию только по PDF-плану?
Иногда чертёж содержит достаточно координат, размеров и привязок. Но картинка без системы координат, масштаба или понятной версии проекта может быть недостаточной. Геодезист должен сначала оценить исходные данные, а не угадывать положение по изображению.
Разбивка проектной линии подтверждает границы участка?
Нет. Для границ участка используют кадастровые сведения и соответствующие документы. Проектная разбивка не меняет записи ЕГРН и не заменяет межевание.
Нужно ли закреплять каждую точку линии?
Нет единого шага для всех объектов. Достаточное количество и расположение знаков определяют по геометрии линии, проекту, условиям площадки и следующему этапу работ. Повороты и места, где направление нельзя однозначно восстановить, требуют особого внимания.
Нормативная основа
Геодезические разбивочные работы в строительстве рассматривает СП 126.13330.2017 «Геодезические работы в строительстве» с действующими изменениями. Правила исполнительной геодезической документации установлены отдельно — в ГОСТ Р 51872-2024. Различие между проектной линией, красной линией и границей участка раскрывается в Градостроительном кодексе РФ и стандарте выноса границ участка. Конкретный объём разбивки и документации определяют по проекту и заданию.
