Как съёмка рельефа помогает спланировать водоотвод на участке

После сильного дождя вода стоит у крыльца, заполняет колею перед воротами и медленно уходит из дальнего угла. Хозяин решает выкопать канаву вдоль забора, но на местности не видно, куда она должна прийти и хватит ли естественного перепада. Если ошибиться с направлением или отметками, вода просто переместится в другую часть участка.

Почему направление воды нельзя надёжно определить на глаз

Заметный склон увидеть легко. Сложнее распознать перепад в несколько десятков сантиметров на длинном участке, неглубокую чашу между домом и дорогой или встречный уклон у ворот. Трава, подсыпка, старые грядки и строительный мусор скрывают форму поверхности. После дождя лужа показывает место скопления воды, но не объясняет весь путь стока.

Для водоотвода важна не одна нижняя точка. Нужно понимать связь между отметками:

• откуда вода приходит на участок;
• по какой поверхности она движется после дождя или таяния снега;
• где рельеф задерживает сток;
• есть ли непрерывный уклон до предполагаемой точки приёма;
• как расположены порог дома, въезд, отмостка, дорожки и соседние территории;
• не перекроет ли будущая подсыпка существующее направление воды.

Высотная съёмка объединяет эти точки в одну систему. На плане можно сравнивать отметки, строить продольные профили и проверять проектные решения до того, как на участок привезут грунт или начнут копать траншеи.

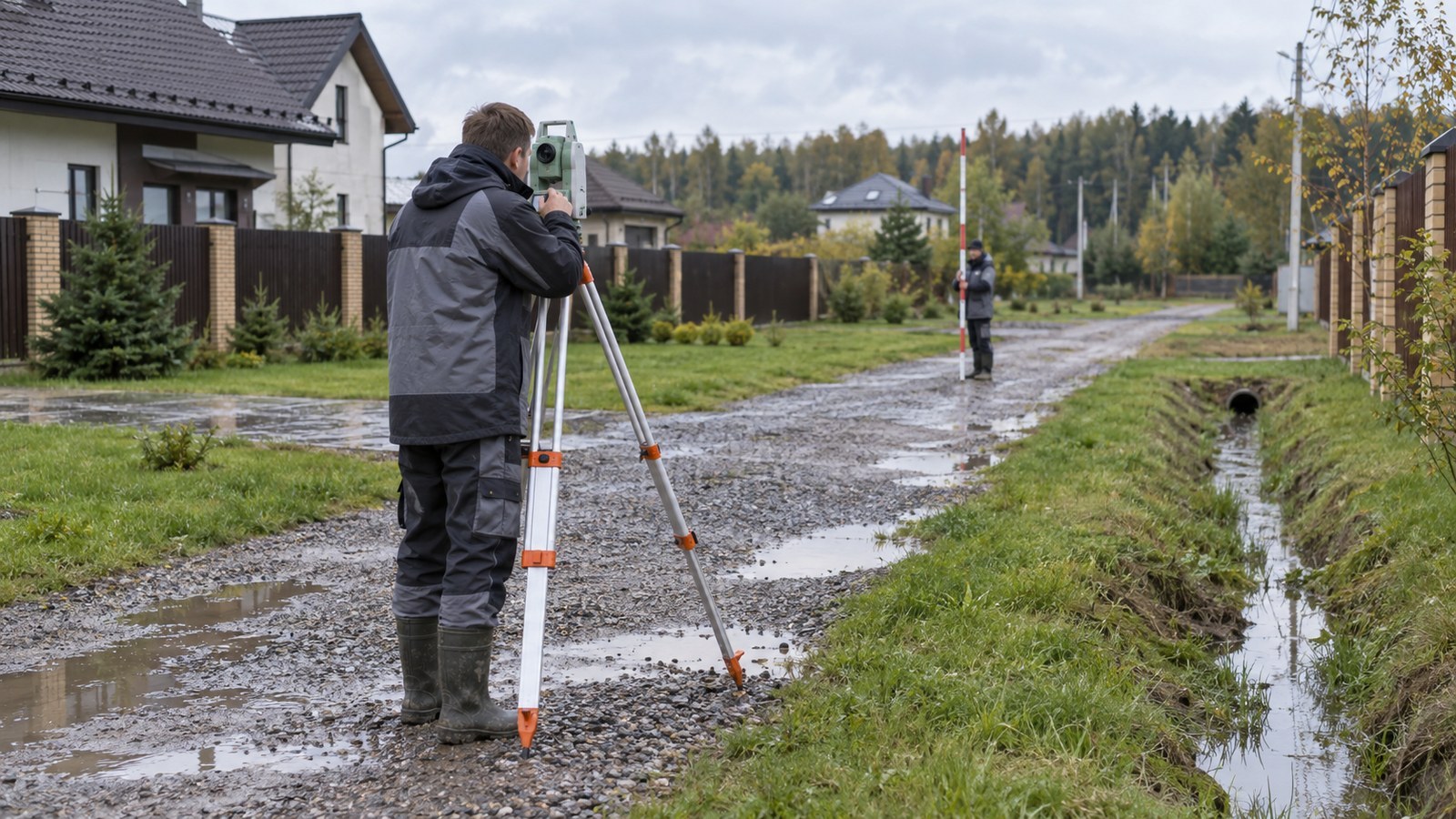

Что именно показывает съёмка рельефа

Состав результата согласуют до выезда. Для планирования участка обычно нужны характерные точки поверхности: вершины и подошвы склонов, дно и бровки существующих канав, отметки у дома, ворот, дороги, отмостки и других мест, влияющих на движение воды.

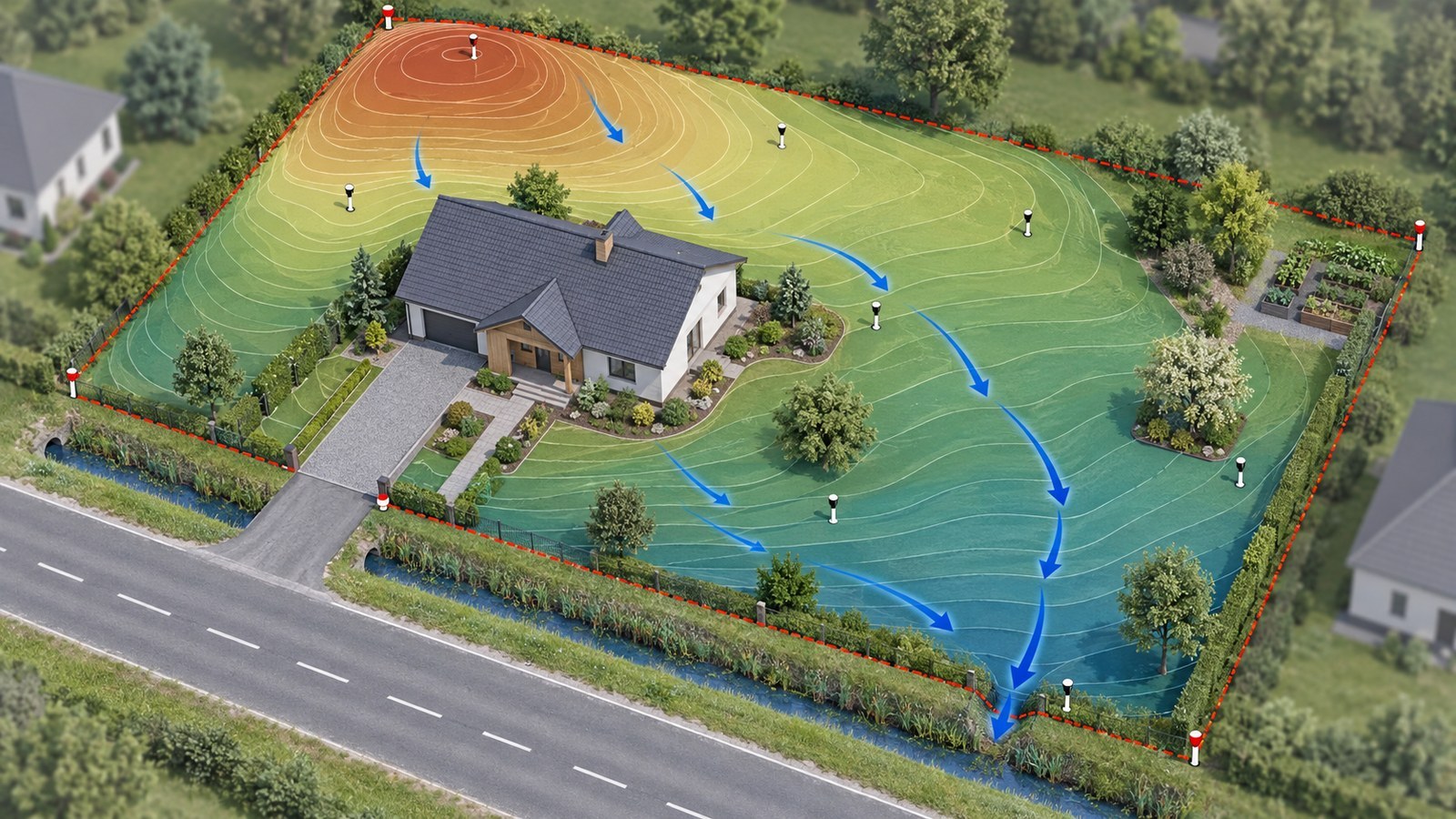

Рельеф на плане могут показывать отдельными высотными отметками, горизонталями, линиями перелома или цветовой картой. Эти способы дополняют друг друга:

• отметка отвечает, какова высота конкретной точки в принятой системе;
• горизонтали помогают увидеть форму склона;
• линии перелома показывают бровку канавы, насыпь, откос или резкую смену уклона;
• цветовая схема быстро выделяет повышенные и пониженные зоны.

Расстояние между измеренными точками и подробность плана выбирают под задачу. Для предварительной оценки большого свободного поля и для увязки лотка возле дома нужна разная детализация. Универсального шага съёмки, подходящего каждому участку, нет.

Какие решения принимают по результатам

Измеренный рельеф нужен не только для канавы. Он связывает размещение построек, вертикальную планировку и водоотвод в одну схему.

Отметка дома и входов

Проектировщик сопоставляет предполагаемую посадку здания с окружающей поверхностью. Это помогает увидеть, не окажутся ли крыльцо, терраса или въезд в понижении после подсыпки соседних зон. Конкретную проектную отметку назначают с учётом архитектурного решения, конструкции основания и других исходных данных — её не определяют одной геодезической съёмкой.

Уклоны дорожек, отмостки и площадок

Покрытия меняют поверхностный сток: вода движется по ним быстрее, чем по газону, и собирается у бордюров или пониженных краёв. На высотной основе можно увязать площадки между собой и заранее выбрать места для лотков и дождеприёмников.

Трасса канавы или открытого лотка

Для самотечного отвода нужен непрерывный путь к допустимой точке приёма. По плану проверяют начальную и конечную отметки, переломы трассы, пересечение с въездом и положение существующей придорожной канавы. Просто провести линию вдоль забора недостаточно: на ней может находиться локальное повышение.

Срезка и подсыпка грунта

Если участок выравнивают, фактические отметки становятся исходными, а проектировщик задаёт новые. Затем можно оценить, где потребуется срезка, где подсыпка и как изменение поверхности повлияет на воду. Подробнее разницу между исходным рельефом и проектным решением мы разобрали в статье о плане организации рельефа.

Высотная съёмка, вертикальная планировка и дренаж — не одно и то же

Эти работы идут последовательно, но отвечают на разные вопросы.

Высотная съёмка не показывает уровень грунтовых вод и свойства грунта. Если проблема связана не только с дождевым стоком, а с высоким уровнем подземных вод, слабой фильтрацией или сезонным переувлажнением, проектировщику могут понадобиться инженерно-геологические и гидрогеологические данные.

Также важно не смешивать поверхностный водоотвод и глубинный дренаж. Лоток или канава собирают воду с поверхности, а дренажная система работает с водой в грунте. Иногда на участке нужны оба решения, иногда достаточно одного — это определяют после изучения условий и точки приёма.

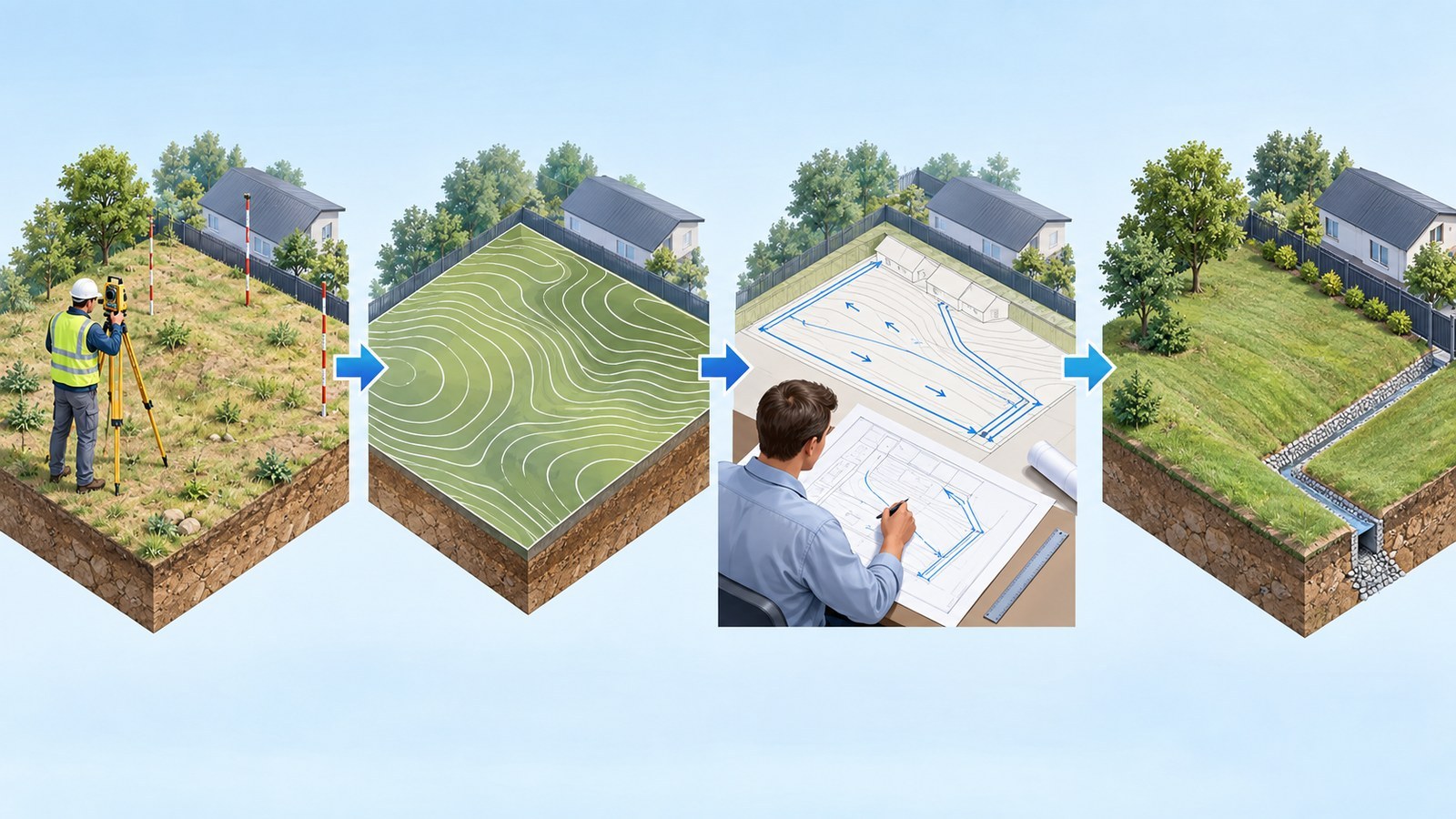

Как перейти от замеров к рабочему решению

Если цель — не просто получить красивую карту высот, а подготовить участок к работам, последовательность выглядит так.

Такая последовательность особенно важна, когда земляные работы выполняют разные подрядчики. Без общей высотной основы каждый из них может локально сделать правильный уклон, но вся система не сойдётся в одной точке.

Что учитывать при планировании канавы

У открытой канавы должен быть не только уклон, но и понятный приёмник воды. Им может быть существующая система водоотведения, водосборное сооружение или другое решение, предусмотренное проектом и допустимое для конкретной территории. Нельзя считать соседний участок естественной точкой выпуска только потому, что он расположен ниже.

На высотном плане проверяют:

• отметки начала и конца предполагаемой трассы;
• поперечный профиль и места, где канава может переполняться;
• пересечение с воротами, трубой въезда и дорожками;
• связь с придорожной канавой или другой системой;
• положение относительно фундаментов, склонов и границ участка;
• возможность обслуживания после завершения благоустройства.

Если канава уже существует вдоль дороги, её нельзя оценивать только в пределах своего въезда. Засыпка одного участка или неправильно уложенная труба способны перекрыть общий сток. Этой ситуации посвящён отдельный материал о том, как сделать въезд через канаву и не нарушить водоотвод.

Почему онлайн-карта высот не заменяет съёмку

Онлайн-сервис полезен для первого знакомства с территорией. Он покажет общий склон, овраг или положение участка относительно окружающего рельефа. Но такой результат строится по внешней модели местности и не фиксирует фактические отметки у крыльца, бровки канавы, края дороги или свежей подсыпки.

Для предварительного выбора участка этого может быть достаточно. Для расчёта уклона короткой канавы, назначения отметки въезда или подготовки проекта водоотвода нужна съёмка на местности с детализацией под конкретную задачу.

Строительный лазерный уровень тоже не бесполезен. Им можно проверить отдельный локальный перепад. Проблема возникает, когда разрозненные замеры не связаны с планом и общей высотной основой: тогда трудно восстановить полный путь воды и передать данные проектировщику.

Когда заказывать обычную топографическую съёмку

Высотная съёмка подходит, когда основная задача — поверхность: перепады, уклоны, понижения, земляные работы и водоотвод. Если проектировщику одновременно нужны здания, ограждения, деревья, дороги, колодцы и инженерные сети, может потребоваться полноценная топографическая съёмка.

Разницу лучше определить до выезда. Иначе заказчик получает отметки рельефа, а затем выясняется, что для проекта не хватает подземных коммуникаций или подробной ситуации. На странице услуги высотной съёмки участка приведены ориентиры для выбора между двумя видами работ.

Какие исходные данные передать геодезисту

Для расчёта работ полезно сразу прислать кадастровый номер или схему расположения участка и коротко описать будущие изменения. Если есть эскиз дома, благоустройства или дренажа, его тоже стоит приложить.

Особенно важны места, которые нужно измерить подробнее:

• существующие лужи и переувлажнённые зоны;
• придорожная канава, труба под въездом или другое водопропускное сооружение;
• пороги, отмостка и цоколь существующего дома;
• участок будущего здания, септика, парковки и дорожек;
• границы предполагаемой подсыпки;
• перепады у соседних участков.

Фотографии после дождя помогают понять задачу, но не заменяют измерения. Они показывают проявление проблемы в конкретный день, тогда как план должен дать координаты и отметки, пригодные для проектирования.

Частые ошибки

Сначала привезти грунт, потом разбираться с водой

Подсыпка меняет направление стока. Иногда она убирает одну низину, но создаёт другую у дома, забора или въезда. Съёмка до работ фиксирует исходную поверхность; проект задаёт будущие отметки.

Искать одну «правильную» глубину канавы

Глубина зависит от начальной и конечной отметок, длины трассы, конструкции, расхода воды и точки приёма. Универсальная цифра без профиля участка может оказаться бесполезной.

Рассматривать участок отдельно от улицы и соседей

Вода не останавливается на кадастровой границе. При проектировании нужно учитывать прилегающий рельеф, существующие канавы и последствия изменения отметок. Вопрос о допустимой точке выпуска подробнее разобран в статье «Куда отводить воду с участка».

Принять фактические отметки за готовый проект

Съёмка отвечает, что есть сейчас. Решение о том, какой станет поверхность, принимает проектировщик с учётом здания, грунтов, благоустройства и системы водоотведения.

Главное

Канава, лоток или подсыпка работают только как часть общей высотной схемы. Сначала нужно измерить существующий рельеф, затем назначить проектные отметки и проверить, куда фактически сможет уйти вода. Высотная съёмка не заменяет проект, но без неё проектировщик вынужден опираться на приблизительное представление о поверхности.

Источники

• СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения» — назначение и общие требования к инженерным изысканиям;
• СП 317.1325800.2017 «Инженерно-геодезические изыскания для строительства. Общие правила производства работ» — правила выполнения инженерно-геодезических изысканий;
• Изменение № 2 к СП 317.1325800.2017 — актуализация документа, введённая в действие 28 января 2025 года;
• СП 104.13330.2016 «Инженерная защита территории от затопления и подтопления» — область проектирования систем и сооружений инженерной защиты от воды.
