Топографическая съёмка участка и вынос 10 точек в Клину

Детали проекта:

Специалисты «ТопГео» выполнили топографическую съёмку участка в масштабе 1:500 и вынос границ в городе Клин Московской области. Работы проводились в районе улицы Ильинская Слободка на территории с кадастровым номером 50:03:0010112:73. Общая зона топографической съёмки составила 1 га, дополнительно геодезисты вынесли на местность 10 характерных точек границ.

Задача: объединить топографическую съёмку и вынос границ

На объекте требовалось решить две связанные геодезические задачи. Первая — выполнить подробную топографическую съёмку территории площадью 1 га. Вторая — перенести на местность 10 характерных точек границ земельного участка по кадастровым координатам.

По сведениям НСПД площадь самого земельного участка составляет 5 000 м². Это не противоречит объёму работ: площадь участка и зона топографической съёмки — разные показатели. Съёмка охватывала территорию в пределах 1 га, чтобы на плане была показана не только внутренняя ситуация участка, но и объекты в прилегающей зоне.

Участок расположен в границах города Клин, относится к землям населённых пунктов и имеет разрешённое использование для производственной деятельности. Для такого объекта важно видеть взаимное положение границ, существующего здания, рельефа, дороги и инженерных элементов территории.

Как специалисты «ТопГео» выполнили работы

1. Изучили кадастровые сведения об участке и исходные координаты его характерных точек.
2. Организовали полевые измерения на территории площадью 1 га.
3. Зафиксировали существующую ситуацию и высотные отметки в зоне съёмки.
4. Выполнили вынос 10 точек границ земельного участка на местность.
5. Обработали результаты измерений и подготовили топографический план масштаба 1:500.
6. Передали готовые материалы в форматах PDF и DWG.

Сочетание двух видов работ позволило получить согласованный комплект геодезических данных по одному объекту. Заказчику не пришлось отдельно организовывать топосъёмку и затем повторно возвращаться к вопросу положения границ участка.

Что отражено на топографическом плане 1:500

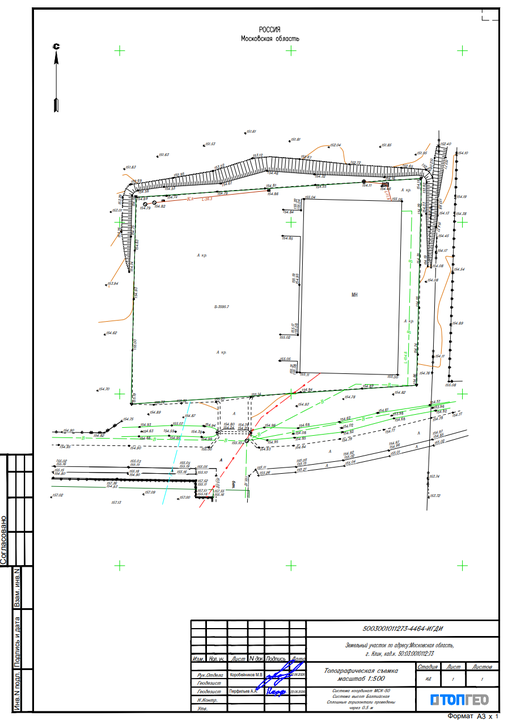

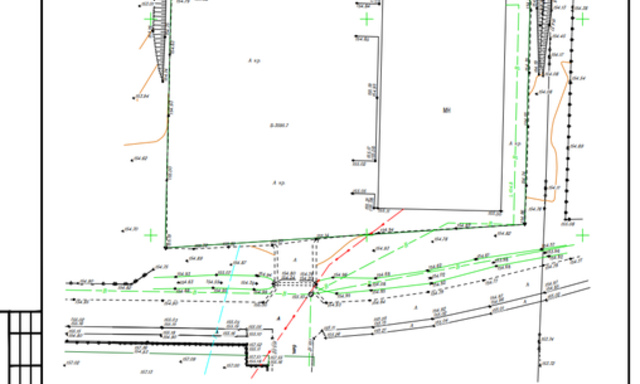

Готовый план оформлен на одном листе формата А3. На нём показаны границы и конфигурация участка, существующее здание, дорога, элементы инженерных коммуникаций и фактический рельеф с высотными отметками.

Материалы подготовлены в системе координат МСК-50 и Балтийской системе высот. Сплошные горизонтали проведены через 0,5 м. Такая детализация делает топографическую съёмку 1:500 удобной основой для дальнейшей технической работы с территорией: анализа существующей ситуации, размещения объектов и подготовки проектных решений.

PDF позволяет просматривать и передавать готовый план без специализированного программного обеспечения. Файл DWG сохраняет чертёж в редактируемом формате и подходит для дальнейшей работы технических специалистов.

Результат геодезических работ в Клину

По итогам работ заказчик получил не приблизительную схему, а фактические геодезические данные по территории. Топографический план показывает положение объектов и особенности рельефа, а вынос границ связывает кадастровые координаты с реальной местностью.

Выполненная работа подтверждает опыт «ТопГео» в комплексных выездах, когда на одном объекте необходимо совместить топографическую съёмку участка и вынос границ в натуру. Команда собрала исходные сведения, провела измерения, обработала результаты и подготовила материалы в двух форматах для последующего использования заказчиком.

Подробнее об основных этапах и назначении работ — на странице услуги топографическая съёмка участка. Информация о закреплении кадастровых координат на местности размещена в разделе вынос границ земельного участка.
