Геодезические изыскания для газопровода

Для проекта наружного газопровода нужна измеренная территория между точкой подключения и местом ввода, а не схематичная линия поверх кадастровой карты. Геодезическая основа должна показать проектировщику, где фактически проходят дороги, ограждения и инженерные сети, как меняются отметки и какие препятствия встречаются на выбранном направлении.

До выезда мы собираем паспорт задачи: назначение линии, известные начальная и конечная точки, варианты маршрута, требования проектной организации и формат будущего файла. По этим данным формируется полевое задание. Готовый план используется как исходная информация для проектирования; он не является техническими условиями, проектом газоснабжения или разрешением на строительство.

Главный адресат материалов — инженер, который размещает газопровод на плане и увязывает его с другими разделами проекта. Поэтому границу работ определяют не площадью участка как таковой, а теми решениями, которые предстоит принять: где провести ось, как подойти к зданию, где проверить пересечение и для какого места построить профиль. Такой подход заранее связывает каждую полевую точку с конкретной проектной задачей.

Три сценария, для которых готовится основа

Ответвление к участку или зданию

Проектировщику требуется увидеть путь от предоставленной точки подключения до предполагаемого ввода. В съёмку включают дом, границы доступной территории, проезды, ограждения, существующие сооружения, отметки земли и элементы сетей. Если возможны два направления, лучше снять оба, чем заказывать повторный выезд после выбора другого маршрута.

Для стандартной топосъёмки частного участка действует отдельная услуга для газификации. Эта страница нужна, когда требуется изыскательский комплект по заданию проектировщика, расширенная полоса или несколько специальных узлов.

Реконструкция или перенос линии

При изменении существующего газопровода важны не только рельеф и окружающие объекты. В задании указывают, какие доступные элементы действующей сети, опоры, футляры, колодцы или места выхода необходимо отразить. Старые исполнительные материалы помогают подготовиться, но фактическое состояние проверяется на местности.

Геодезист не определяет новый технический режим газопровода. Его задача — измерить ситуацию и оформить данные, по которым профильный специалист сравнит варианты переноса, привязки и прохождения линии.

Если сохраняется часть старой линии, в задании отдельно обозначают участок демонтажа, сохраняемый фрагмент и место сопряжения. Это помогает не смешивать сведения из архивной схемы с новой съёмкой. В результате разработчик получает понятную границу актуальных измерений и может запросить дополнительную проверку именно там, где меняется проектное решение.

Протяжённая трасса с переходами

Для распределительной линии или участка между территориями съёмка строится по маршруту. Основная полоса дополняется площадками в местах пересечения дорог, водотоков и коммуникаций, возле поворотов, узлов подключения и других точек, отмеченных проектировщиком. Такая схема позволяет не оплачивать одинаково широкую съёмку по всей длине и одновременно не потерять данные на сложных фрагментах.

Общий порядок работы с длинными маршрутами описан на странице изысканий для линейных объектов. Для газопровода дополнительно фиксируются требования к точкам подключения, ввода и отображению пересечений.

Маршрут удобно разбить на пикеты или именованные отрезки ещё при согласовании. Тогда замечание проектировщика можно отнести к конкретному фрагменту, а не искать его по всему чертежу. Для каждого расширения указывается причина: узел врезки, поворот, переход, камера, ввод либо площадка, где рассматриваются альтернативы. Получается не условная полоса одинаковой ширины, а измерительный контур, повторяющий логику будущего проекта.

Паспорт задания до полевого этапа

Чтобы расчёт соответствовал будущему проекту, полезно передать:

• схему, KML, DWG или координаты предполагаемого маршрута;
• сведения о точке подключения и месте ввода, если они уже определены;
• длину основной линии и контуры дополнительных площадок;
• масштаб, систему координат и высот;
• перечень переходов и участков повышенной детализации;
• требования к профилю, слоям, подписям и форматам;
• старые планы, исполнительные схемы и доступные данные о коммуникациях;
• название организации, которой предназначается результат.

Если часть информации пока отсутствует, мы отмечаем это в расчёте. Например, предложение может быть подготовлено для предварительного варианта трассы, а окончательная полоса утверждается после ответа проектировщика. Это лучше, чем молча принять произвольную ширину и обнаружить нехватку данных после съёмки.

Перед стартом полезно назначить одного получателя, который вправе уточнять задание. Он подтверждает систему координат, структуру файла и перечень обязательных подписей. Если исходная схема содержит несколько вариантов, каждый вариант получает собственное обозначение. В смете видно, какие зоны входят в основной объём, а какие будут измеряться только после выбора направления.

Отдельно проверяется доступ: закрытые дворы, промышленные площадки, охраняемые территории и участки за ограждениями нельзя считать автоматически доступными. Заказчик заранее сообщает порядок допуска и контакт ответственного на объекте. Это влияет на организацию выезда, но не подменяет разрешения, которые необходимы для дальнейшего строительства.

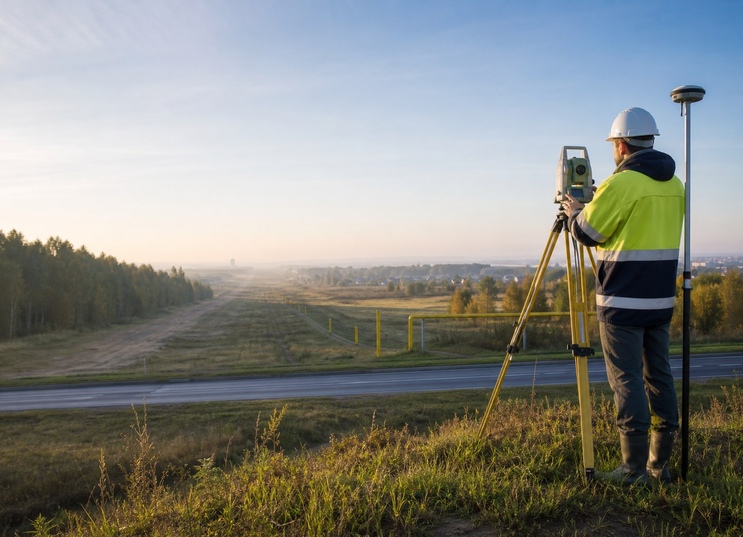

Что измеряется на местности

Состав объектов определяется заданием и условиями территории. Обычно фиксируются характерные точки рельефа, покрытия и края дорог, бордюры, здания, ограждения, опоры, канавы, водотоки, колодцы, видимые выходы сетей и другие препятствия, способные повлиять на маршрут. Для узлов перехода плотность измерений и границы детальной площадки задаются отдельно.

На длинном объекте выполняется контроль единства координат и отметок. Это необходимо, чтобы соседние фрагменты не расходились на стыках, а продольные данные можно было использовать в одной модели. Полевые материалы проверяются до окончательного оформления, когда ещё можно уточнить спорную точку без переделки всего комплекта.

Особое внимание уделяется началу и окончанию проектируемого участка. В этих местах фиксируют доступное окружение точки, положение фасада или сооружения, ближайшие покрытия и элементы благоустройства. У одного условного значка на исходной схеме может оказаться несколько физических объектов, поэтому назначение точки подтверждает проектировщик, а геодезист привязывает согласованное место.

В местах резкого перелома рельефа измерений делают достаточно для восстановления формы поверхности, а не по формальному равномерному шагу. У откосов, канав и насыпей снимают характерные линии. За счёт этого цифровая модель показывает реальную преграду для трассировки и не сглаживает участок, важный для высотного решения.

Комплект, который передаётся в проектирование

Базовый результат включает инженерно-топографический план в согласованной системе координат и высот, редактируемый цифровой файл, PDF для просмотра и технический отчёт. По заданию добавляются профили, поперечники, ведомость характерных точек, отдельные планы переходов или разбивка длинного материала на листы.

Перед выпуском проверяются читаемость, стыковка фрагментов, обозначения и наличие предусмотренных слоёв. Если получатель использует собственный шаблон или классификацию объектов, их нужно предоставить заранее. Решение о достаточности комплекта для конкретного проекта принимает организация, запросившая изыскания.

Редактируемый файл предназначен для продолжения проектной работы, поэтому важна не только внешняя аккуратность листа. Проверяются единицы измерения, координаты объектов, логика слоёв и отсутствие случайно смещённых фрагментов. PDF служит контрольным представлением: по нему можно быстро сверить охват и подписи без специализированной программы. Технический отчёт описывает выполненный объём и применённую основу.

Передача фиксируется перечнем файлов с версиями. Если проектировщик возвращает замечания, корректировка относится к конкретной редакции. Дополнительная съёмка за первоначальной границей оформляется отдельно: так в итоговом наборе понятно, какие сведения получены в основной выезд, а какие добавлены позднее.

Стоимость работ

Для локальной топографической съёмки под газификацию на действующей странице сайта указан старт от 15 000 ₽. У протяжённого газопровода цена рассчитывается по паспорту задания. На неё влияют длина маршрута, конфигурация полосы, число переходов, плотность застройки, доступ, рельеф, требуемая детализация, профили, поиск скрытых сетей и оформление отчёта.

Коммерческое предложение содержит измеряемый объём: основную трассу, расширения и дополнительные действия. Благодаря этому проектировщик может проверить охват, а заказчик — сравнить предложения по составу, а не только по итоговой сумме.

Для расчёта маршрут раскладывается на понятные позиции. Отдельно учитываются локальная площадка у подключения, километраж коридора, число детальных зон, профили и специальные способы уточнения. Если после согласования проектировщик меняет направление, пересчитывается изменившаяся часть, а не абстрактная услуга целиком. Итоговая цена закрепляется после получения схемы и требований к выдаче.

Календарь и передача участками

Небольшая локальная задача планируется от 5 рабочих дней после получения исходных данных и доступа. Для маршрута с несколькими переходами срок определяется отдельно. В календаре учитываются полевая часть, обработка, подготовка профилей и контроль отчётных материалов.

Если проектная группа хочет начинать работу до завершения всей линии, передачу можно разделить на согласованные участки. При этом финальный комплект всё равно проверяется как единая система, чтобы промежуточные файлы не превратились в несовместимые фрагменты.

Очередность выдачи следует назначать по проектным приоритетам. Например, сначала может потребоваться площадка подключения и наиболее сложный переход, затем основной коридор, после этого сводная редакция. Для каждой промежуточной передачи указывается статус: рабочие данные или проверенный выпуск. Проектировщик понимает, на каком материале уже можно основывать решение, а какой файл ещё будет дополнен.

Что прислать для запуска

Направьте маршрут или схему, адрес, ориентировочную длину, известные точки подключения и ввода, а также требования проектировщика. Мы вернём перечень уточняющих вопросов и подготовим предложение с границами, составом, ценой и сроком. Полевой этап начинается после утверждения задания и организации доступа на территорию.
