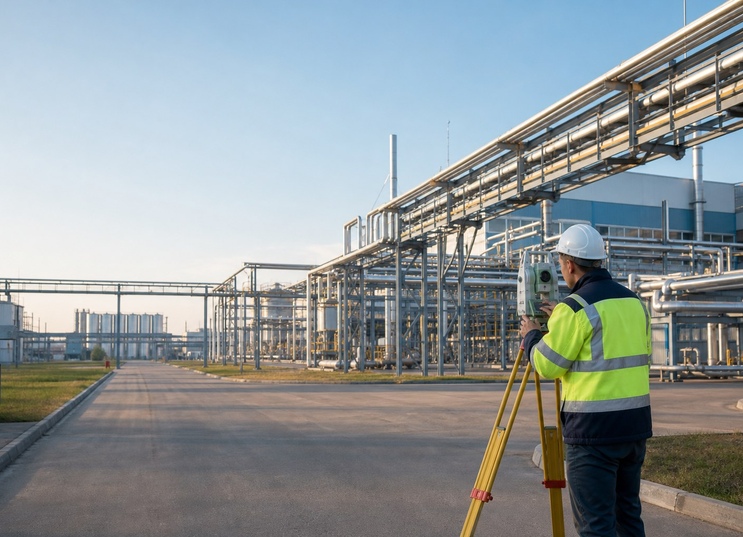

Геодезические изыскания для промышленных объектов

На промышленной площадке проектировщик работает не с пустым участком, а с системой взаимосвязанных объектов: производственными корпусами, проездами, эстакадами, резервуарами, технологическими трубопроводами, кабельными трассами и зонами с разным режимом доступа. Геодезические изыскания превращают эту сложную территорию в измеренную основу, на которой можно размещать новые сооружения, проверять варианты реконструкции и увязывать решения смежных разделов.

До выезда мы сопоставляем техническое задание, контур работ, проектную стадию и правила действующего предприятия. В программу включаются только те измерения и материалы, которые нужны получателю. Результат используется как исходная информация для проектирования; он не заменяет проект, производственный регламент, допуск на опасные участки или сведения владельцев инженерных сетей.

Проектные задачи промышленной площадки

Новое строительство внутри территории

Для размещения корпуса, склада, очистного сооружения или отдельной установки требуется увидеть не только свободное пятно. Проектировщик оценивает подъезды, перепады высот, существующие здания, опоры, надземные галереи, ограждения, водоотвод и доступные признаки коммуникаций. Контур съёмки расширяют до точек, с которыми будет связано новое решение: ближайшего проезда, места подключения, границы благоустройства или соседнего технологического узла.

Если генеральный план рассматривает несколько вариантов посадки, их следует показать на исходной схеме. Тогда полевая программа охватывает все сравниваемые зоны, а заказчик не оплачивает повторный выезд после выбора другого положения объекта.

Реконструкция и расширение производства

Реконструкция начинается с инвентаризации того, что останется после модернизации. Архивный чертёж показывает прежнюю компоновку, однако проектная модель должна опираться на новое обследование выбранных зон. Съёмочная бригада привязывает доступные элементы существующего хозяйства, а в ведомости выпуска отмечается предел обновлённых сведений.

Разработчик сам называет контрольные элементы: плоскости фасадов, входные отметки, колонны наружных эстакад, головки рельсов, кромки площадок либо конкретные колодцы. Такой перечень переводит задачу реконструкции в измеримые позиции. Интерьеры цехов и положение станочного оборудования относятся к иному виду обмеров и рассчитываются отдельно от наружной площадки.

Новые сети и транспортная схема

Внутризаводская дорога или новая коммуникация проходит через участки с разным назначением. Вместо равномерного охвата инженер отмечает ось намечаемого направления и отдельные площадки для разворота, присоединения, пересечения либо входа в корпус. Потребность в профиле фиксируется для каждого такого узла, а не подразумевается для всей территории.

Методика протяжённых работ вынесена в услугу для линейных объектов. Здесь маршрут рассматривается как часть заводского генплана: он должен совпасть с локальной системой предприятия и учитывать участки, куда бригада может попасть лишь в назначенное время.

Задание, которое связывает отделы

До начала работ полезно назначить представителя заказчика и специалиста проектной организации, которые подтверждают исходные данные. От них нужны:

• схема территории с границей съёмки и проектируемыми зонами;
• назначение каждого нового или реконструируемого объекта;
• требования к масштабу, системе координат и высот;
• перечень характерных точек, сечений, профилей и узлов;
• форматы DWG, DXF, PDF или иная структура выдачи;
• сведения о доступе, пропусках, инструктажах и допустимом времени работ;
• старые топографические планы, исполнительные схемы и каталоги координат;
• известные ограничения: закрытые участки, движение транспорта, работа оборудования;
• контакт получателя, который вправе отвечать на технические вопросы.

До составления сметы оценивается надёжность переданных файлов. Неопознанная координатная сетка или схематично обведённая территория заносятся в список вопросов. После ответа граница переводится в рабочий контур, по которому можно посчитать площадь, число специальных участков и продолжительность доступа.

Большой заводской генплан лучше разбивать по принятой у заказчика нумерации. Обозначения очередей, установок и проездов сохраняются в маршрутных листах и названиях выдачи. Инженер сразу видит, к какой производственной зоне относится файл или замечание, даже если параллельно разрабатывается несколько объектов.

Полевые работы на действующем предприятии

Работающее производство требует организационной подготовки. Заказчик определяет порядок допуска, сопровождающего, безопасные маршруты и временные окна. Геодезист не меняет режим предприятия и не входит в ограниченную зону без разрешения. Недоступные места отмечаются в рабочих материалах, чтобы проектная группа понимала границу фактических измерений.

Перед началом съёмки проверяется возможность видеть необходимые объекты с безопасных стоянок прибора. Потоки погрузчиков, железнодорожные ветки, зоны погрузки и технологические операции могут менять последовательность измерений. Поэтому календарь строится не только по площади: иногда небольшой, но постоянно занятый участок требует нескольких согласованных окон.

Содержание измерений меняется от зоны к зоне. На транспортном участке снимают геометрию полотна, борты, уклоны и примыкания; возле корпуса — положение стен, входов, площадок и наружных конструкций; под эстакадой — доступные опоры и габаритное окружение. Люки, наземные выпуски и ограждения добавляются там, где они относятся к проекту. Эта матрица объектов прикладывается к заданию и исключает формальную съёмку всего видимого подряд.

Материалы для проектной группы

Комплект собирается под программную среду получателя. Основной чертёж передаётся в редактируемом формате, а его контрольная копия — в PDF. Технический отчёт описывает выполненную часть территории и использованную геодезическую основу. По перечню заказчика создаются дополнительные профили, таблицы координат и листы отдельных установок.

Камеральная проверка отвечает на практические вопросы: открывается ли файл в требуемых единицах, совпадают ли соседние зоны, правильно ли разнесены тематические слои и читаются ли условные обозначения. Корпоративный шаблон САПР желательно получить вместе с заданием. Иначе сначала согласуется тестовый фрагмент, а уже затем оформляется вся площадка.

Для реконструкции полезна ведомость происхождения данных. Она помогает отличить новое измерение от архивной информации и явно показывает участки с ограниченным доступом. Решение о достаточности комплекта для конкретной проектной стадии принимает организация, сформировавшая требования.

Передача ведётся по версиям. Рабочий фрагмент, выданный для раннего старта проектирования, помечается отдельно от проверенного итогового комплекта. После замечаний изменяется конкретная редакция; расширение первоначального контура оформляется как дополнительный объём.

Стоимость промышленного объекта

На действующей странице геоподосновы для промышленной территории указан ориентир от 25 000 ₽ за гектар. Это отправная точка для предварительного расчёта съёмки сложной застроенной площадки, а не фиксированная цена любых инженерно-геодезических изысканий.

Смета зависит от площади и конфигурации, плотности сооружений, числа детальных зон, режима доступа, рельефа, движения транспорта, требований к сетям, профилям и отчётным материалам. В предложении отдельно показываются основной контур, локальные участки повышенной детализации и дополнительные действия. Так заказчик сравнивает предложения по одинаковому составу, а проектировщик проверяет, не выпала ли необходимая зона.

Если предприятие меняет проектную схему после утверждения задания, пересчитывается изменившаяся часть. Такой порядок прозрачнее единой суммы без границ и позволяет отделить исходную работу от позднего расширения.

График без остановки производства

Локальный этап планируется от 5 рабочих дней после получения исходных данных, подтверждения доступа и согласования программы. Для крупного предприятия календарь рассчитывается по зонам. В нём учитываются оформление пропусков, полевые окна, обработка, подготовка специальных материалов и контроль связности.

Когда ранний старт нужен только по новому корпусу, эта зона выпускается первой и получает пометку рабочей редакции. Следом передаются остальные участки, после чего камеральный специалист выполняет итоговую сборку. Проектная команда видит историю версий и не смешивает предварительный чертёж с окончательным выпуском.

Что прислать для расчёта

Для подготовки предложения нужны адрес, схема территории, смысл предстоящей реконструкции или строительства, примерный размер зоны, формат САПР и правила посещения объекта. При отсутствии готового задания подойдут генплан с пометками и контакт ответственного инженера. Ответ будет содержать границы подсчёта, перечень операций, стоимость и последовательность выдачи.
