Акт разбивки осей здания: что проверить перед передачей строителям
Акт разбивки осей помогает зафиксировать, какие проектные ориентиры перенесены на площадку и кому передан результат. Принимать его отдельно от схемы и закреплённых знаков неудобно: по одному листу с подписями строители могут не понять, откуда восстанавливать оси. До начала земляных работ сопоставьте документы с фактическими точками и актуальной версией проекта.
Короткий ответ. В акте и приложениях должны быть понятны объект, задание, переданные оси и отметки, способ их закрепления, участники и замечания при приёмке. Точный состав и применимую форму определяют по виду работ и требованиям объекта. Скачанный бланк сам по себе не подтверждает правильность выноса.
Сначала уточните, какой документ от вас требуют
Под похожими названиями в переписке могут подразумевать разные результаты: приёмку геодезической разбивочной основы, передачу вынесенных осей, исполнительную схему либо акт на выполненные услуги. У этих документов различаются предмет и приложения. Уточните назначение у получателя, прежде чем искать «универсальный образец».
Разбивочная основа — исходные геодезические пункты для дальнейших построений. Оси здания — проектные ориентиры, которые переносят с использованием принятой основы. Акт оплаты услуг описывает договорное выполнение, но не заменяет пространственную схему. Это различие важно, когда площадку принимает новая бригада.
Общие правила геодезических работ в строительстве рассматривает СП 126.13330.2017. Для исполнительной документации действует отдельный ГОСТ Р 51872-2024. Упоминание стандарта в шапке не делает произвольный бланк подходящим ко всем перечисленным задачам.
Кто готовит и кто принимает результат
Организационно полезно разделить три роли: кто выполняет измерения, кто принимает передаваемые ориентиры и кто отвечает за их сохранность на следующем этапе. Участники и полномочия зависят от объекта и договоров. Нельзя назначить одного и того же подписанта для частного дома и крупной строительной площадки без разбора их организации работ.
Заказчик заранее сообщает, кому нужен комплект: руководителю работ, техническому заказчику, строительному контролю или другой стороне. Исполнитель уточняет формат выдачи и исходное задание. При передаче участники проверяют, что схема позволяет найти показанные знаки, а в акте отражён фактический объём.
Не стоит подписывать запись о передаче высотной отметки, если на площадке показали только четыре угла. Сначала уточните, входит ли высотная привязка в заказ и где находится соответствующий ориентир.
Практический образец состава акта
Следующая таблица — памятка для проверки сведений. Она не выдаётся за утверждённую нормативную форму и не заменяет требования конкретного получателя.
| Раздел | Что проверить | Зачем это нужно |
|---|---|---|
| Объект и место работ | Адрес, обозначение объекта, участок строительства | Не спутать площадки и очереди |
| Основание выполнения | Задание и актуальная версия проектных материалов | Понимать, какой проект переносили |

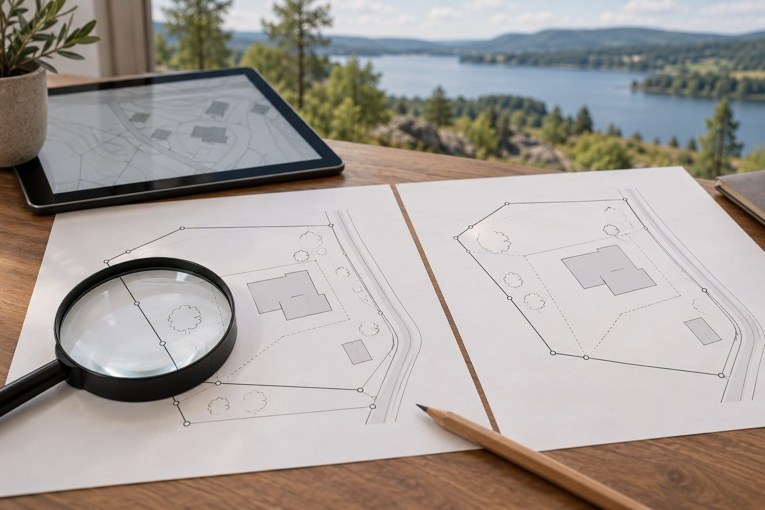

| Предмет передачи | Наименования осей, точек и высотных ориентиров | Сопоставить текст с чертежом |

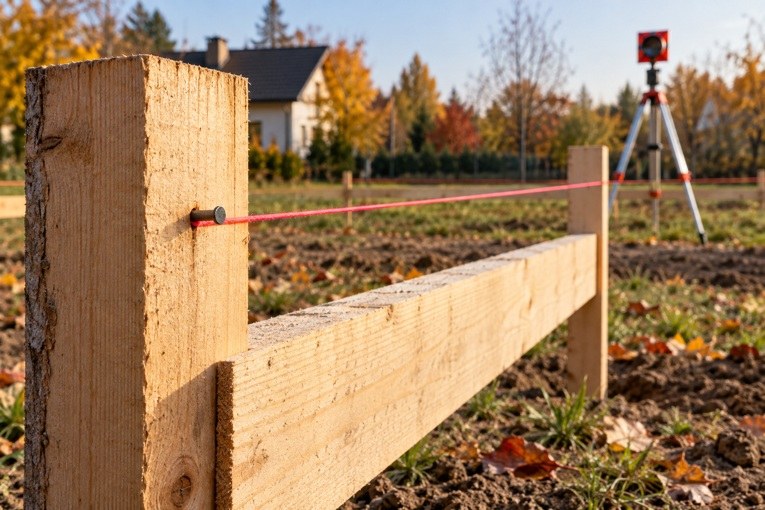

| Закрепление | Тип знаков и их положение по схеме | Найти ориентиры после отъезда геодезиста |
| Приложения | Схема, необходимые координаты и отметки | Восстановить связь с исходной основой |
| Участники и дата | Кто передал и кто принял результат | Зафиксировать передачу и полномочия |
| Замечания | Что не передано, повреждено или требует уточнения | Не скрывать незавершённые вопросы |
В условном примере в строке предмета могут быть названы оси А–Б и 1–3, а на приложенной схеме — показаны их закрепления. Эти буквы не описывают ваш дом: используйте обозначения из его проекта. Если в чертеже ось называется «В», заменять её привычной «Б» ради шаблона нельзя.
Что проверить непосредственно на площадке

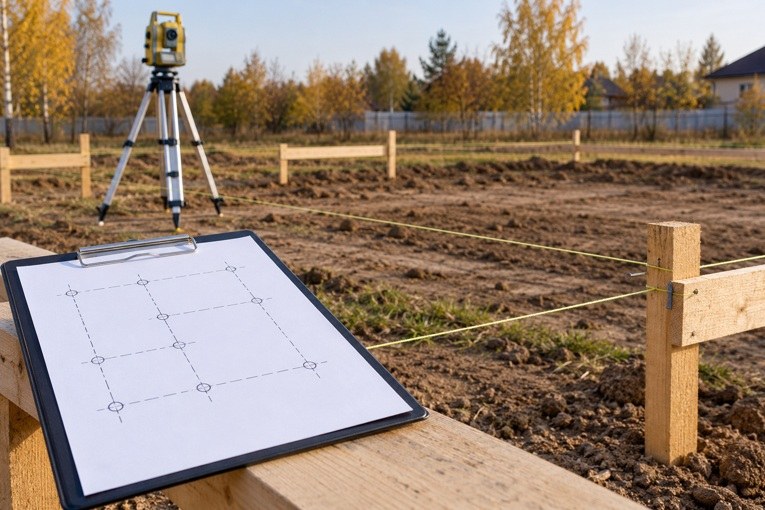

- Найдите по схеме передаваемые знаки и попросите показать, какой ориентир какую ось задаёт.
- Сопоставьте подписи с актуальным проектом: оси, очереди и положение здания должны относиться к одному решению.
- Уточните высотный ориентир, если он предусмотрен заданием, и связь с принятой системой высот.
- Обсудите, какие знаки сохранятся после земляных работ и как будет выполняться восстановление при утрате.
- Запишите выявленные несоответствия до принятия результата без замечаний.
Измерять всё рулеткой вместо геодезического контроля не следует. Но заказчик вправе попросить объяснить схему и показать закрепления: комплект должен быть пригоден для его следующего этапа.
Если требуется перенос проектных осей, ТопГео выполняет геодезические разбивочные работы. При обращении укажите, какие элементы нужно вынести и кому передать результат. Состав документов стоит согласовать до выезда.
Нужно вынести оси и передать их строителям?
Передайте ТопГео актуальный проект и требования получателя. Согласуем разбивку, закрепление ориентиров и комплект выдачи по вашему объекту.
Заказать разбивку осей здания
Что делать, если строители потеряли знаки
Сам факт подписания документа не сохраняет колышки и риски физически. Если ориентир сдвинут, засыпан или уничтожен, не переносите его «примерно на прежнее место». Сообщите ответственному за геодезические работы и передайте схему, проект и сведения о происшедшем.
Исполнитель определит, какие исходные пункты сохранились и что нужно проверить перед восстановлением. Когда непонятна устойчивость соседних знаков, проблема не решается печатью второго экземпляра акта. Нужны проверяемые пространственные данные.
При смене бригады полезно провести передачу на площадке, а не переслать только фотографию листа. Полевой порядок переноса проекта разобран в статье о разбивке осей здания.
Почему акт не подтверждает готовность фундамента
Вынос осей относится к переносу проектных ориентиров. После возведения конструкции возникает другой вопрос: что фактически построено и насколько это соответствует проекту. Для него могут потребоваться контрольные измерения и исполнительная документация.
Поэтому не используйте первоначальный акт как доказательство, что подрядчик точно установил опалубку или залил бетон по проекту. Эти действия происходят позже и требуют своей проверки. Состав контроля обсуждают до того, как нужные элементы станут недоступны.
Если нужно зафиксировать фактическое положение готовых конструкций, у ТопГео есть исполнительная геодезическая съёмка.
Фундамент уже выполнен и его нужно проверить?
Передайте ТопГео проект и укажите доступные конструкции. Определим состав исполнительных измерений и требуемых схем.
Обсудить исполнительную съёмку
Источники
Частые вопросы
Бланк можно использовать как заготовку после проверки его назначения. Но вписывать неподтверждённые координаты, отметки и сведения о передаче нельзя. Документ должен отражать реально выполненную работу и соответствовать требованиям получателя.
