Когда нужна единая геодезическая съёмка территории коттеджного посёлка

У посёлка редко бывает одна безупречная схема. Дороги строились по одному проекту, электричество наносилось на другой план, водопровод передавался управляющей организации отдельным комплектом, а часть канав менялась уже во время эксплуатации. Через несколько лет документы перестают складываться в целую картину.

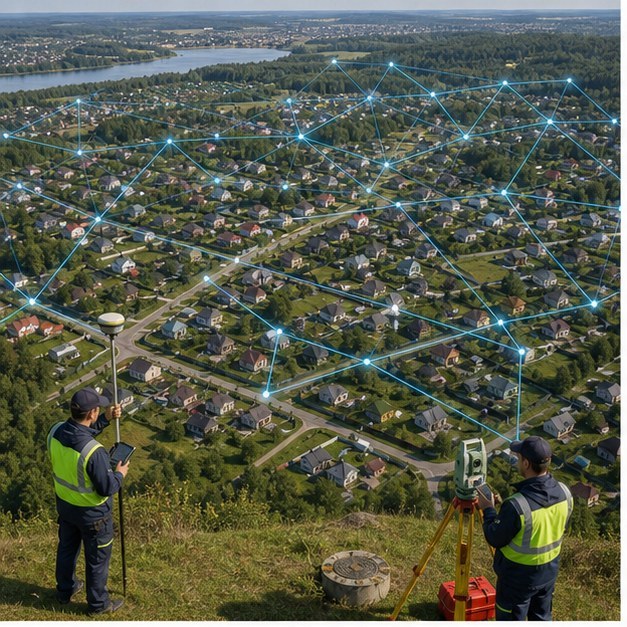

Единая геодезическая съёмка территории нужна именно в этот момент. Специалисты измеряют объекты в общей системе координат и высот, а затем собирают цифровую основу, пригодную для инвентаризации, ремонта и проектирования. Состав результата зависит от задания: универсального плана «на все случаи» не существует.

Когда съёмка всего посёлка полезнее отдельных выездов

Локальный выезд хорошо решает локальную задачу: снять один перекрёсток, найти кабель перед раскопкой или проверить границу конкретного участка. Но при реконструкции дороги, устройстве водоотвода или передаче инфраструктуры требуется общий контекст.

Например, просадка покрытия может быть связана не с самой дорогой, а с изменённым стоком с соседней территории. Новый водопровод нельзя уверенно разместить, если не показаны существующие кабели и колодцы. Спор об ограждении невозможно оценить только по линии забора — нужны кадастровые сведения и фактические координаты рядом расположенных объектов.

По статье 47 Градостроительного кодекса РФ состав и объём инженерных изысканий определяются задачей, природными условиями и стадией работ. Поэтому сначала формулируют управленческое или проектное решение, а уже затем выбирают охват, масштаб и точность съёмки.

Что включают в единую основу

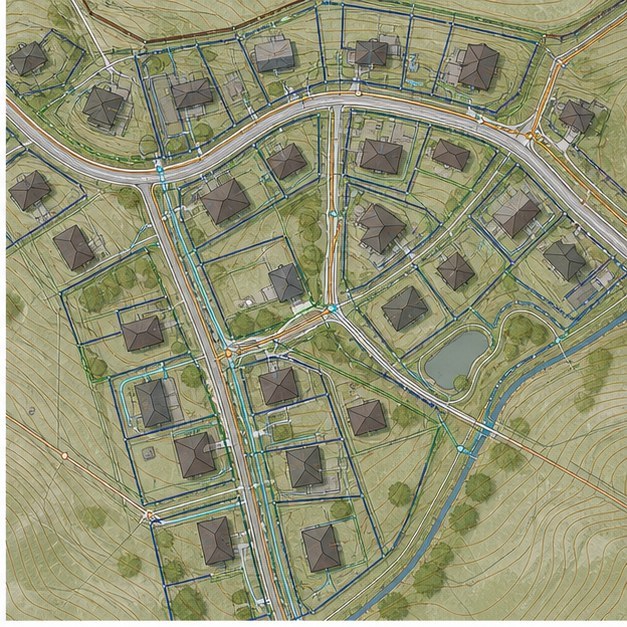

На плане обычно показывают рельеф, ситуацию и инженерную инфраструктуру. Конкретный перечень согласуют в техническом задании.

Дороги, проезды и фактическая полоса

Для дороги важны не только ось и ширина асфальта. Снимают кромки покрытия, обочины, съезды, бордюры, водопропускные трубы и прилегающие канавы. На застроенной территории полезно фиксировать опоры, шкафы, колодцы и ограждения, которые влияют на ремонт или проезд техники.

Полученную ситуацию можно сопоставить с кадастровыми контурами. Такое наложение показывает, где покрытие приблизилось к частному участку или вышло за предполагаемую дорожную полосу. Но геодезический план не отвечает, кому принадлежит земля и есть ли право проезда: эти выводы делают по ЕГРН, договорам и другим правовым документам.

Если задача связана именно с технологией строительства или реконструкции дороги, потребуется отдельное геодезическое сопровождение. Оно включает разбивку, контроль проектных отметок и исполнительную фиксацию этапов; этот процесс раскрыт в материале о геодезии при строительстве автомобильной дороги.

Коммуникации и колодцы: старой схеме недостаточно

Исполнительная документация должна отражать фактическое выполнение проектных решений — это следует из статьи 52 Градостроительного кодекса РФ. На практике часть сетей могла быть переложена, а архивные материалы — не обновлены.

При съёмке фиксируют видимые элементы: колодцы, камеры, опоры, шкафы, вводы и выходы труб. Подземные трассы наносят по исполнительным схемам, данным владельцев и результатам специального поиска. Один трассоискатель не гарантирует обнаружение любой коммуникации: метод и оборудование выбирают под материал трубы, глубину, наличие сигнального проводника и помех.

Итоговая основа должна различать подтверждённые измерением объекты, документальные данные и ориентировочные линии. Иначе красивая схема создаст ложную точность.

Рельеф и водоотвод: отдельный проект начинается с общей картины

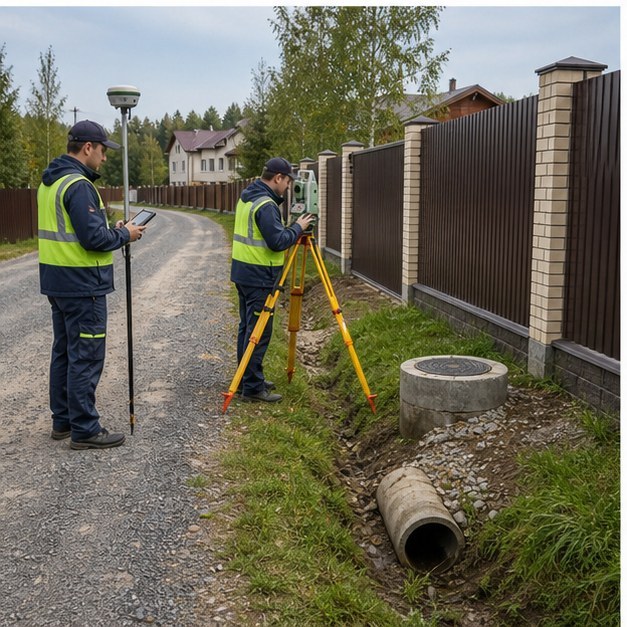

Дренаж посёлка нельзя надёжно спроектировать по высотам одного участка. Вода движется через дороги, канавы, трубы и понижения, а приток может приходить с внешней территории. Поэтому в задание включают характерные отметки проездов, дна и бровок канав, водопропускных сооружений, выпусков, склонов и мест накопления воды.

По данным съёмки проектировщик видит направления уклонов и формирует расчётную модель. Однако топографический план не является проектом дренажа и не гарантирует отсутствие подтопления. Для решения нужны расчёты, допустимая точка сброса, правовая проверка соседних участков и, при необходимости, условия работы в водоохранной зоне.

Грубая публичная модель рельефа подходит для предварительного знакомства с территорией, но не для назначения отметок труб и лотков. Ошибка даже в несколько десятков сантиметров может изменить направление самотёка.

Границы, заборы и кадастровые сведения

Съёмка показывает, где физически стоят заборы и как проходят дороги. ЕГРН показывает зарегистрированные координаты участков. Эти линии могут не совпасть, и такое расхождение само по себе ещё не называет виновного.

Для наложения нужны актуальные сведения и понятная система координат. Веб-карта не подходит для точного выноса границ: экранное отображение и подложка имеют собственную погрешность. Если результат должен использоваться в кадастровой процедуре или споре, задачу отдельно согласуют с кадастровым инженером.

Масштаб, система координат и форматы

Масштаб выбирают по плотности объектов и назначению результата. Для застроенной территории часто нужна детальная основа, но одно число масштаба не заменяет требований к точности, высотам, сечению рельефа и составу коммуникаций.

Система координат должна быть указана в техническом задании и в выдаваемых материалах. Если план предстоит сопоставлять с ЕГРН или муниципальными данными, преобразования выполняют контролируемо, сохраняя исходные измерения и параметры перехода.

Заказчику обычно передают PDF для просмотра, редактируемый DWG/DXF для проектировщика, ведомости координат и высот, а при необходимости — цифровую модель рельефа. Формат лучше согласовать до поля: последующее восстановление структуры из плоского PDF занимает время и теряет данные.

Как подготовить техническое задание

Как организовать полевые работы без хаоса

На большой территории съёмку делят на участки, но связывают их общей опорной основой. До выезда отмечают закрытые зоны, интенсивные проезды и опасные участки. Работы рядом с колодцами и действующими дорогами требуют согласованного доступа и мер безопасности.

После поля важна не только отрисовка. Материалы сверяют с исходными схемами, маркируют источники линий, проверяют логические связи и составляют перечень обнаруженных расхождений. Такой список часто ценнее «чистого» плана: он показывает, что именно нужно уточнить у владельца сети, проектировщика или кадастрового инженера.

Что съёмка не заменяет

Она не устанавливает право собственности, не создаёт сервитут и не исправляет ЕГРН сама по себе. Она также не заменяет проект дороги, сетей или дренажа, инженерно-геологические изыскания и обследование технического состояния сооружений.

Зато качественная единая основа убирает главный источник ошибок — работу разных участников по несовместимым схемам. Девелопер, управляющая организация, проектировщик и кадастровый инженер начинают обсуждать одну и ту же фактическую территорию.
