Как проверить инженерно-топографический план в ИСОГД
Фраза «план зарегистрирован в ИСОГД» часто воспринимается как универсальный знак качества. На практике она отвечает только на часть вопросов. Проектировщику важно понять, какой именно документ размещён, к какой площадке он относится и можно ли использовать его как исходную основу сегодня.
В разных субъектах названия систем, фондов и процедур различаются. В Москве материалы градостроительной деятельности размещаются в городской ГИС ОГД; на самом инженерно-топографическом плане могут быть указаны номер и дата размещения. Порядок для конкретного объекта нужно сверять с региональными требованиями и заданием.
Что означает размещение плана в ИСОГД
Размещение связывает комплект с записью в информационной системе. По реквизитам можно отличить официальный экземпляр от файла без понятного происхождения, найти связанный материал и подтвердить, что заказчик получил результат, прошедший предусмотренную процедуру передачи.
Но запись не обновляет содержание автоматически. Если после съёмки переложили коммуникации, построили проезд, изменили рельеф или ограждение, система хранит материал прежнего состояния. Поэтому регистрационный статус и актуальность — две разные проверки.
| Что подтверждает реквизит | Чего он не подтверждает |
|---|---|
| Идентификацию размещённого комплекта | Что ситуация на площадке не изменилась |
| Связь плана с записью и датой | Что охват соответствует новому проекту |
| Возможность проверить происхождение | Что все подземные сети обследованы заново |
| Выполнение конкретной процедуры передачи | Что формат и координаты подходят проектировщику |
Где искать номер топографического плана

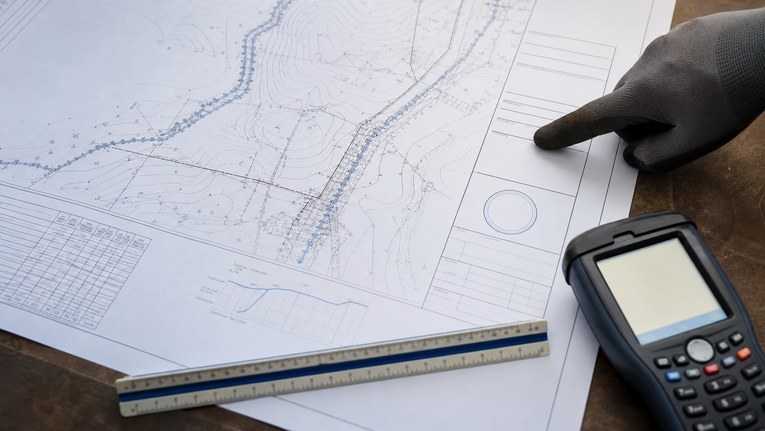

Сначала изучают основную надпись, штамп или служебный блок на графическом листе. В московских примерах встречается формулировка о размещении инженерно-топографического плана в информационной системе с отдельными полями номера и даты. Те же реквизиты могут присутствовать в сопроводительном документе или карточке материала.
Если у вас только обрезанный PDF или картинка, запросите полный лист и технический отчёт. Название файла, кадастровый номер и номер регистрации — не одно и то же.
- Сверьте объект. Адрес, контур и заказ должны относиться к вашей площадке.
- Найдите номер и дату. Проверяйте служебный блок полного листа, а не подпись пересланного файла.
- Сопоставьте комплект. Графика, отчёт и приложения должны относиться к одной версии.
- Проверьте исходные параметры. Нужны масштаб, система координат и высот, дата измерений и состав коммуникаций.
- Получите решение проектировщика. Он подтверждает охват и формат, а геодезист — возможность использовать или актуализировать материал.
Почему номер есть, а план всё равно не принимают
Типовые причины — неполный охват, неподходящий масштаб, отсутствие редактируемого файла, другая система координат, устаревшая ситуация или недостаточный состав подземных коммуникаций. Иногда заказчик передаёт проектировщику не исходный план, а подложку, вырезанную из старого проекта. Её реквизиты могли потеряться, а проектные линии — смешаться с фактическими.
Дата размещения тоже не равна дате полевых измерений. Между выездом, обработкой, согласованием и передачей может пройти время. Для оценки актуальности нужна история изменений площадки и контроль фактического состояния.
Как проверить документ перед проектированием
Проверьте не один штамп, а всю цепочку:
- кто выполнил работы и по какому заданию;
- когда проведены полевые измерения;
- какой контур и полоса вокруг объекта сняты;
- в какой системе координат и высот подготовлен результат;
- есть ли DWG/DXF и технический отчёт;
- как получены сведения о подземных коммуникациях;
- какие изменения произошли после выпуска;
- совпадают ли реквизиты на всех листах и в сопроводительных документах.
Если исходный файл найден в архиве, используйте отдельный разбор о том, где получить геоподоснову и когда нужна новая съёмка. Для контроля содержания пригодится чек-лист проверки топографической съёмки.
Когда нужна актуализация или новая съёмка
Актуализация разумна, если сохранился проверяемый векторный оригинал, координатная основа понятна, а изменения локальны. Новая топографическая съёмка предпочтительнее, когда территория заметно перестроена, происхождение линий неизвестно, отсутствуют высотные отметки или исходник невозможно уверенно совместить с проектом.
