План подземных коммуникаций: получение, съёмка и согласование
Запрос «где взять план инженерных коммуникаций» может означать разные документы: сведения из городского сводного плана, инженерно-топографический план участка, исполнительную схему построенной сети или результаты трассировки. Если заказать не тот материал, проектировщик получит неполные данные, а заказчику придётся повторять работу.
В Москве информация о городском сводном плане предоставляется в установленном порядке через официальные сервисы. На конкретной площадке геодезисты дополнительно проверяют фактическую ситуацию, поскольку архив не всегда отражает последние изменения, ведомственные сети или объекты, которые не были переданы в информационный ресурс.

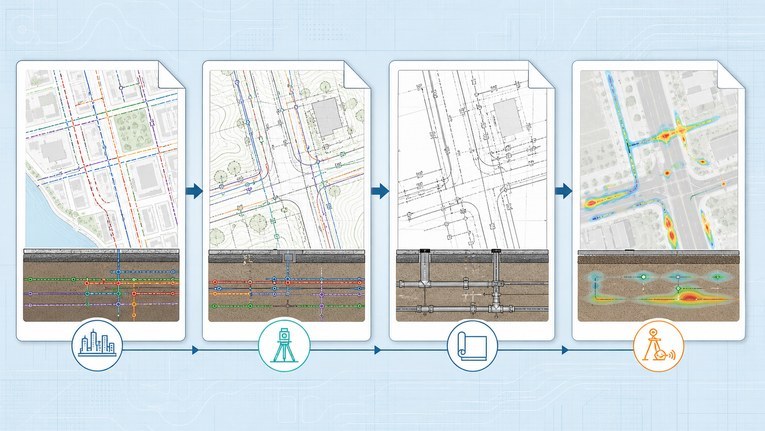

Какие документы называют планом инженерных коммуникаций
| Материал | Что содержит | Для какой задачи подходит |
|---|---|---|
| Сведения из сводного плана | информацию городского ресурса о наземных и подземных сетях и сооружениях | получение исходных данных и проверка территории в Москве |
| Инженерно-топографический план | актуальную ситуацию, рельеф и коммуникации в составе задания | проектирование зданий, дорог и новых подключений |
| Исполнительная схема или съёмка | фактическое положение построенной или переложенной сети | приёмка, контроль и передача данных о выполненных работах |
| Схема приборного поиска | обнаруженные на местности трассы и точки | уточнение положения сетей перед бурением, котлованом и другими земляными работами |
Один материал не всегда заменяет другой. Исполнительная документация отвечает на вопрос, как построена конкретная сеть, а сводный городской план собирает сведения о множестве объектов. Топосъёмка связывает их с текущей ситуацией площадки. Приборный поиск помогает локализовать трассу там, где архивных сведений недостаточно или требуется дополнительная проверка.
Что показывают на плане подземных коммуникаций
Состав зависит от масштаба, назначения и доступных исходных данных. На плане могут быть отображены:
- водопровод, бытовая и ливневая канализация;
- газопроводы;
- тепловые сети;
- силовые и осветительные кабели;
- линии связи и кабельная канализация;
- дренажные системы;
- колодцы, камеры, люки, опоры и выходы сетей;
- направления трасс и точки поворота;
- высотные отметки, глубины и диаметры — если они установлены и требуются заданием;
- существующие здания, дороги, ограждения и рельеф;
- источники сведений, примечания и участки с ограниченной достоверностью.
Условное обозначение линии без пояснения о происхождении данных может быть неверно истолковано как точное полевое измерение. В качественном комплекте должно быть понятно, какие элементы обследованы, какие нанесены по архиву, а какие подтверждены согласованием или исполнительными материалами.
Сводный план подземных коммуникаций в Москве
Сводный план наземных и подземных коммуникаций и сооружений — городской информационный ресурс. Он используется для предоставления сведений о существующих сетях и для ведения накопленной информации. Официальный порядок получения данных следует проверять на портале Москвы перед подачей запроса.
Важно различать получение сведений и подготовку проектной основы. Выписка или фрагмент городского ресурса помогает начать работу, но проектировщику может понадобиться инженерно-топографический план с актуальной съёмкой территории, едиными координатами, рельефом и дополнительным обследованием.
Для работ в Подмосковье порядок и держатели данных могут отличаться. Там состав исходных материалов уточняют у муниципальных, сетевых и эксплуатирующих организаций применительно к местоположению и типу проекта.
Как получают актуальный план участка
- Определяют задачу: проектирование, подключение, согласование, исполнительная документация или подготовка к земляным работам.
- Фиксируют границы, масштаб, систему координат, требуемые сети и форматы результата.
- Собирают официальные, архивные и исполнительные материалы.

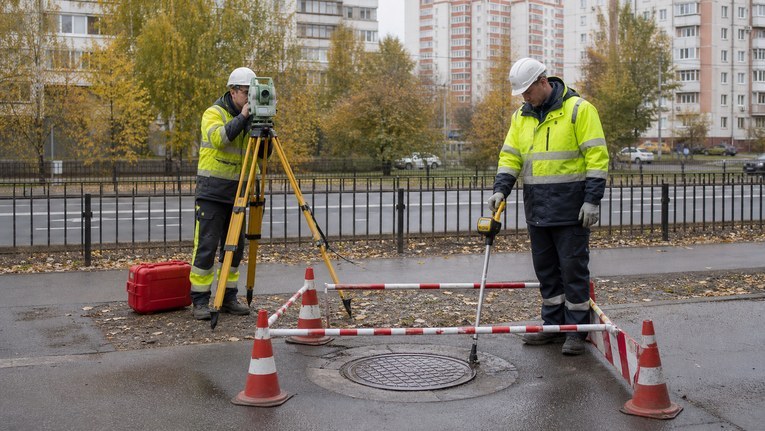

- Выполняют топографическую съёмку и обследуют доступные элементы сетей.
- При необходимости применяют трассоискатели или другие методы дополнительной локализации.
- Сводят сведения на единую основу и отмечают происхождение и ограничения данных.
- Проводят предусмотренные заданием согласования с эксплуатирующими организациями.
- Передают план, технический отчёт и цифровые файлы в согласованном составе.
Порядок может быть короче или сложнее в зависимости от цели. Для предварительной оценки участка иногда достаточно официальных сведений. Для рабочего проекта или котлована потребуется более детальная проверка.
Масштаб 1:500 и точность плана
Масштаб `1:500` часто используют для застроенных площадок и проектирования наружных сетей: на таком плане удобно одновременно показывать здания, элементы благоустройства, рельеф и коммуникации. Но это не универсальный масштаб для всех территорий.
Требования к точности задаются нормативами, техническим заданием, условиями проекта и применёнными методами. Нельзя обещать одну фиксированную погрешность для любой линии на плане: наземный люк, обследованный колодец, кабель по архивной схеме и трасса, найденная прибором, имеют разное происхождение и уровень подтверждения.
Если проектировщику нужна «пятисотка», подойдёт инженерно-топографический план 1:500. При насыщенной подземной ситуации в задание следует отдельно включить состав обследования и требования к сетям.
Нужно ли согласование коммуникаций
Согласование помогает подтвердить или уточнить сведения у организаций, которые эксплуатируют сети. Но его состав зависит от региона, вида проекта, получателя документа и перечня коммуникаций. Не каждое упоминание сетей требует одинакового маршрута согласований.
Перед заказом стоит выяснить:
- кому будет передан план;
- какие организации должен пройти материал;
- требуется ли бумажный экземпляр или цифровой обмен;
- должны ли подтверждаться только магистральные или также внутриплощадочные сети;
- кто отвечает за устранение замечаний;
- какой результат считается завершением услуги.
Для проекта, где согласования действительно нужны, можно отдельно заказать согласование инженерных коммуникаций. В договоре желательно перечислить организации и ожидаемый формат подтверждения, а не использовать общую фразу «согласовать все сети».
Как проверить полученный план
Перед передачей проектировщику проверьте:
- совпадают ли адрес и границы территории с заданием;
- указаны ли масштаб, система координат и высот;
- есть ли дата полевых работ и дата актуализации;
- показаны ли все требуемые типы коммуникаций;
- различаются ли действующие, недействующие и проектируемые линии;
- понятны ли условные знаки, отметки и подписи;
- указано ли происхождение сведений о сетях;
- зафиксированы ли недоступные зоны и ограничения;
- присутствуют ли необходимые согласования;
- открываются ли DWG, PDF и другие передаваемые файлы.
Если на участке недавно шли строительные работы, сравните план с исполнительными материалами. Для построенных сетей может потребоваться исполнительная геодезическая съёмка и отдельная передача результатов.
Когда план нужно обновлять
Единого срока годности, одинакового для всех планов, регионов и процедур, нет. Решение принимают по требованиям получателя и фактическим изменениям на местности.
Обновление необходимо рассмотреть, если:
- после съёмки построены или снесены объекты;
- проложены, переложены или выведены из эксплуатации сети;
- изменились дороги, ограждения, рельеф или благоустройство;
- расширилась территория проектирования;
- изменились требования к системе координат, формату или составу данных;
- проектировщик или принимающая организация не подтверждает пригодность старого материала.
Возраст файла — только один из признаков. Недавний план может устареть после активного строительства, а старый архивный материал иногда остаётся полезным как исходная подсказка, хотя и требует полевой проверки.
Почему план не заменяет поиск трасс перед земляными работами
Положение подземных сетей на бумаге или в DWG нельзя воспринимать как разрешение безопасно начинать разработку грунта. Часть линий могла быть нанесена по архиву, переложена без передачи исполнительных данных или иметь недостаточную детализацию для конкретного котлована.
Перед бурением, забивкой свай, устройством траншей и другими опасными операциями соблюдают установленный для площадки порядок допуска и уточняют положение конфликтующих коммуникаций. При необходимости выполняют поиск подземных коммуникаций трассоискателем и закрепляют обнаруженные участки на местности.
Подробный порядок подготовки к выезду вынесен в отдельную статью — как найти подземные коммуникации перед земляными работами.
ТопГео поможет определить нужный состав: собрать исходные материалы, выполнить топосъёмку, обследовать коммуникации и подготовить план под требования проекта.
