Проектировщик газа просит уточнить подземные сети: что передать геодезисту
На топографическом плане есть коммуникации, но проектировщик просит их уточнить. Такое возможно: линия показывает предполагаемый ход сети, а для конкретного пересечения нужны дополнительные сведения. Сначала выясните, какого параметра не хватает, на каком отрезке и откуда взялись исходные данные. Заказывать поиск всего подземного хозяйства без задания обычно неразумно.
Короткий ответ. Передайте геодезисту вопрос проектировщика с привязкой к месту, актуальную основу и доступные документы владельцев сетей. Отдельно обозначьте, что известно по измерениям, что перенесено из прежних чертежей, а что лишь предполагается. Способ обследования выбирают после этого разбора: один прибор не даёт полного ответа при любых условиях.
Почему линии на плане может быть недостаточно
Газовый проект должен учитывать окружающую ситуацию. В месте предполагаемого пересечения автору решения могут потребоваться положение существующей трубы или кабеля, высотные параметры и сведения об их происхождении. Наличие цветной линии ещё не отвечает на эти вопросы.
Например, на старой схеме трасса проведена между двумя колодцами. Из рисунка нельзя автоматически заключить, что она прямая, что не было переустройства и что положение подтверждено сегодняшним обследованием. Это условный пример чтения исходных данных, а не оценка любой архивной документации как недостоверной.
Проблема может быть и технической: в полученном файле скрыт нужный слой, потеряна поясняющая подпись или передана не та редакция. Поэтому до повторных измерений полезно открыть исходник и проверить, действительно ли информации нет.

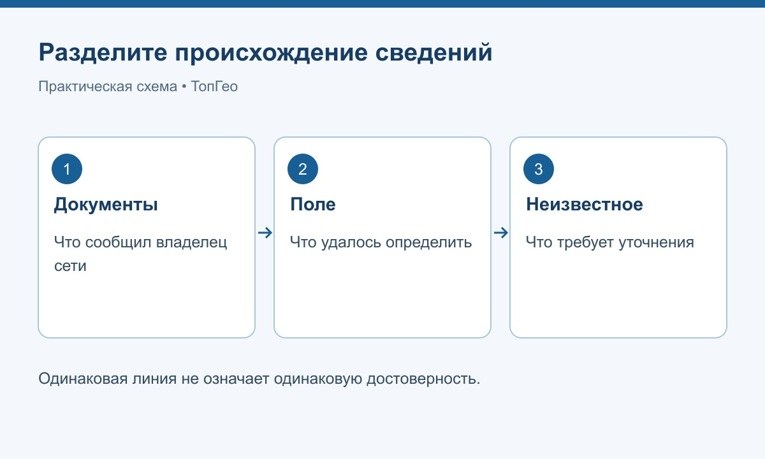

Какие сведения уже есть и насколько им можно доверять
Документы эксплуатирующей организации, результаты полевых работ и рассказ собственника нельзя объединять в одну категорию. В пояснениях к основе должно быть понятно, на чём основано изображение. Уверенность в каждой линии определяется источником и способом проверки, а не аккуратностью печати.
| Источник | Чем может помочь | Чего не следует из него автоматически |
|---|---|---|
| Документы владельца коммуникации | Дают исходное описание и сведения об объекте | Что фактическое положение нигде не изменилось |
| Измеренные доступные элементы | Привязывают наблюдаемые точки к основе | Что между ними уже установлен весь подземный ход |
| Результат специального обследования | Уточняет параметры в пределах метода и задания | Что обнаружены все возможные объекты |
| Старый топографический план | Помогает сопоставить ситуацию и спланировать проверку | Что он полностью соответствует сегодняшней местности |
| Сообщение собственника | Подсказывает место для дальнейшего выяснения | Что сведения получили инструментальное подтверждение |
Сохраняйте дату и наименование полученного документа. Если несколько схем противоречат друг другу, не выбирайте наиболее удобную для будущего газопровода. Передайте расхождение специалистам и выясните, как его проверить.

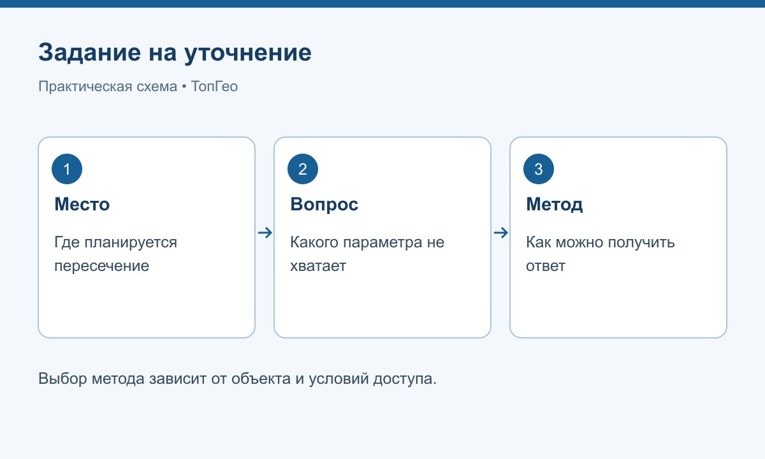

Как сформулировать запрос на уточнение
Просьбу «показать сети» полезно превратить в конкретный вопрос. Какая коммуникация вызывает сомнения? Где рассматривается пересечение? Нужен плановый ход, высота или подтверждение принадлежности? Один и тот же выезд не обязательно решит все эти задачи.
Попросите проектировщика отметить спорный фрагмент на актуальном чертеже. Приложите относящиеся к нему условия, переписку и исходные схемы. Если положение будущей трассы ещё обсуждается, перечислите рассматриваемые варианты, чтобы обследование не закончилось в стороне от нужного места.
Охват имеет значение и за пределами забора. Подход к точке подключения, пересечение улицы и въезд могут потребовать отдельного внимания. Как определить территорию, разобрано в статье о съёмке трассы до точки подключения.

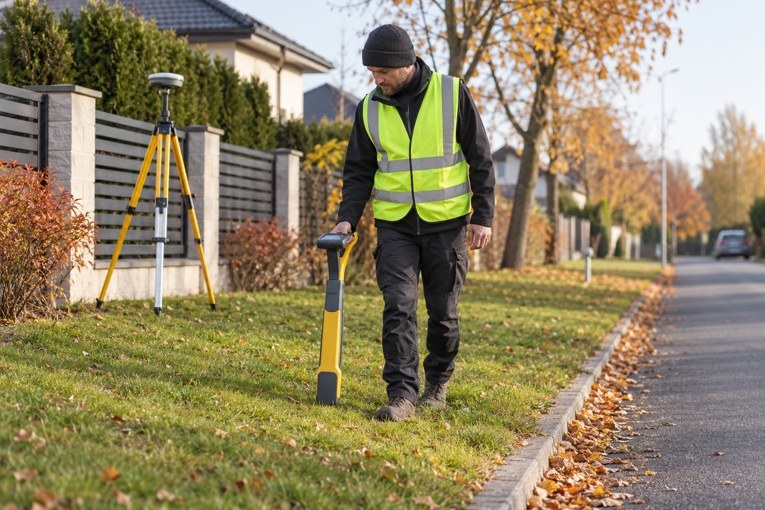

Что можно выяснить без раскопок
Метод выбирают по характеристикам объекта, доступу и ожидаемому ответу. В работе могут использоваться изучение документации, обследование доступных элементов, трассопоиск и другие обоснованные способы. Для разных материалов труб и окружающих условий возможности будут различаться.
Не обещайте себе точную глубину по любому сигналу прибора. Помехи, близкие коммуникации и особенности конструкции способны влиять на интерпретацию. Где точность или полнота ограничены, это должно остаться в пояснениях, а не исчезнуть из итогового чертежа.
Если достоверного ответа без вскрытия получить нельзя, необходимость и порядок дальнейшего обследования обсуждают с профильными участниками. Собственнику не следует самостоятельно искать действующий газопровод раскопками. Геодезическое задание не является разрешением на такие действия.
ТопГео готовит топографическую основу для газификации. При обращении покажите, чего именно не хватает проектировщику: это позволяет определить состав измерений и отдельные задачи по коммуникациям.
Для газового проекта не хватает данных о сетях?
Передайте ТопГео основу, исходные схемы и вопрос проектировщика. Согласуем задачу обследования и состав геодезической выдачи с учётом доступности территории.
Обсудить основу для газификации

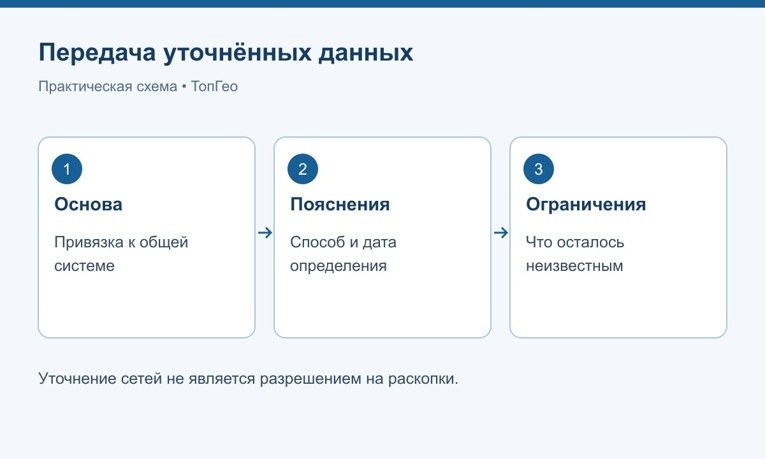

Как передать уточнения обратно проектировщику
Согласуйте единый комплект: чертёж, пояснения и исходные подтверждения. Координаты без указания используемой системы и отдельно присланный снимок экрана могут быть неудобны для сопоставления с проектом. Требования к формату выдачи лучше получить заранее.
Отдельно перечислите нерешённые вопросы. Например, часть территории недоступна, принадлежность линии не подтверждена либо требуемый параметр выбранным способом не установлен. Уточнение на одном отрезке нельзя распространять на всю протяжённость без основания.
Полученные сведения ещё предстоит оценить автору проектного решения. Если задача затем переходит к согласованию основы, порядок подготовки описан в инструкции по «ВсеСети». Сбор данных и одобрение проекта остаются разными этапами.
Источники и связанные материалы
FAQ: быстрые ответы
на ПОПУЛЯРНЫЕ вопросы
Нельзя обещать такое независимо от метода, исходных документов и доступа. Результат описывает выполненную проверку и её пределы. Отсутствие обнаруженного сигнала не всегда равнозначно отсутствию объекта.
