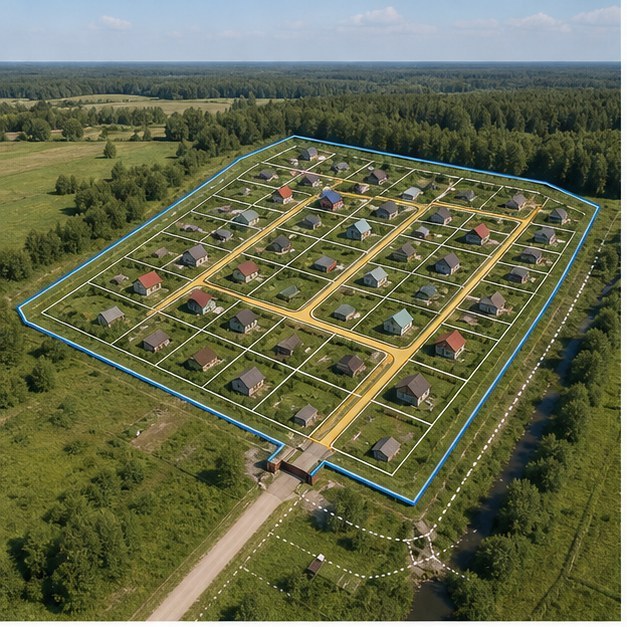

Какая схема нужна СНТ для участков, дорог и общей земли
Запрос «сделайте схему СНТ» звучит просто, но за ним могут скрываться совершенно разные цели: посчитать дороги, найти незанятые полосы, подготовить ремонт канав, показать собственникам границы, оформить общую землю или образовать новый участок. Одна красивая картинка не решит все эти задачи.
Рабочая схема полезна, когда на ней видно не только линии, но и происхождение данных. Для каждого слоя важны источник, дата и статус: сведения ЕГРН, архивный план, полевая съемка или проектное решение.
Начните с вопроса, зачем нужна схема
Для обсуждения ремонта правлению нужны дороги, канавы, трубы, отметки высот и проблемные места. Для спора о заборе — кадастровые контуры и фактическая съемка. Для оформления общей земли — документы о ее образовании и будущие границы. Для голосования на собрании важна наглядность, но юридическое решение все равно должно опираться на надлежащие документы.
Поэтому в техническом задании лучше написать не «карта всего СНТ», а конкретный результат: например, «схема расхождений заборов и ЕГРН» или «план дорог и водоотвода для расчета ремонта».
Чем отличаются карты и документы
| Материал | Для чего подходит | Ограничение |
|---|---|---|
| Рабочая схема СНТ | Собрание, инвентаризация, обсуждение ремонта и спорных мест | Сама не подтверждает право и не меняет ЕГРН |
| Карта НСПД | Быстрая визуальная проверка открытых сведений | Справочное отображение, возможны особенности масштаба и слоев |
| Выписка ЕГРН | Сведения о конкретном участке, его характеристиках и правах | Не показывает всю территорию в одном документе |
| Кадастровый план территории | Сводные сведения ЕГРН внутри кадастрового квартала | Не заменяет правоустанавливающие документы и полевую проверку |
| Архивный план или генплан | История землеотвода и первоначальная организация территории | Может не соответствовать современному реестру и законодательству |
| Проект межевания территории | Определение границ территории садоводства и предусмотренных участков | Требует установленной процедуры подготовки и утверждения |
| СРЗУ | Образование конкретного участка на кадастровом плане территории | Не является картой всего СНТ и применяется только в предусмотренных случаях |
Статья 4.1 Федерального закона № 217-ФЗ связывает границы территории садоводства с утвержденной документацией по планировке территории. О различиях генплана, ППТ и ПМТ есть отдельная статья ТопГео.

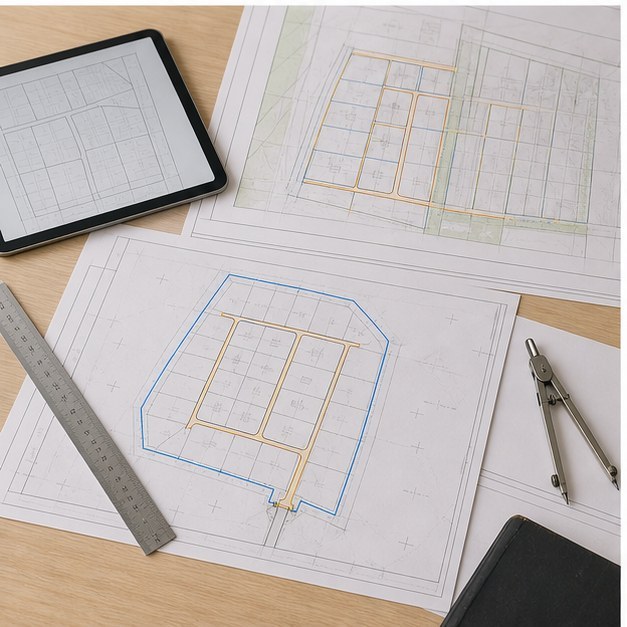

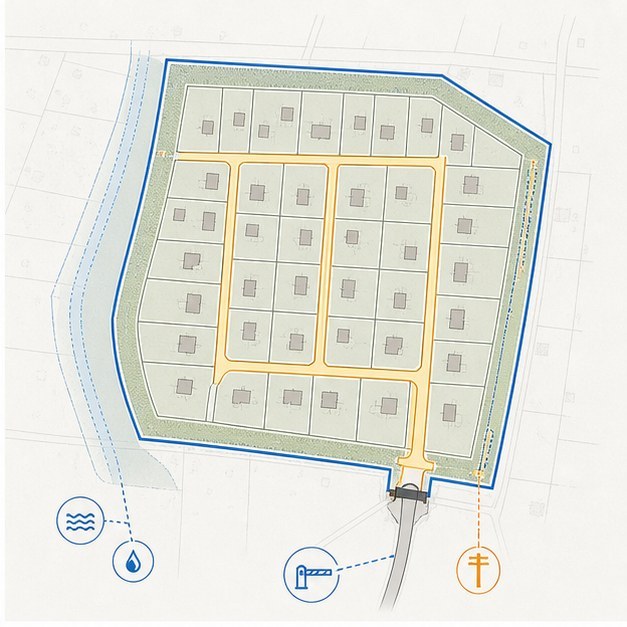

Что показать на рабочей схеме
Хорошая схема читается без устных пояснений. На ней обозначают границы и кадастровые номера индивидуальных участков, контур общей территории, дороги и проезды, канавы, сети, въезды, площадки и спорные зоны. Если есть фактическая съемка, ее линии нужно визуально отделить от реестровых.
Легенда должна объяснять цвет каждого слоя. Рядом с названием полезно указывать дату: «ЕГРН на 02.09.2026», «полевая съемка 28.08.2026», «архивный план 1994 года». Тогда через год правление поймет, какие данные можно обновить, а какие служат историческим основанием.
ТопГео соберет реестровые сведения, исходные планы и результаты измерений в понятную рабочую карту с раздельными слоями.
Обсудить схему границГде брать сведения
Сведения о конкретных объектах и кадастровом квартале получают из ЕГРН. Статья 62 Федерального закона № 218-ФЗ регулирует их предоставление. Исходные материалы ищут в архиве товарищества, муниципалитета и органов, которые оформляли землеотвод или утверждали документацию.
Публичная карта удобна для первого просмотра, но решение о границе нельзя основывать только на скриншоте. Для рабочего файла используют исходные координатные данные, а для юридической процедуры — документы нужного вида и актуальности.

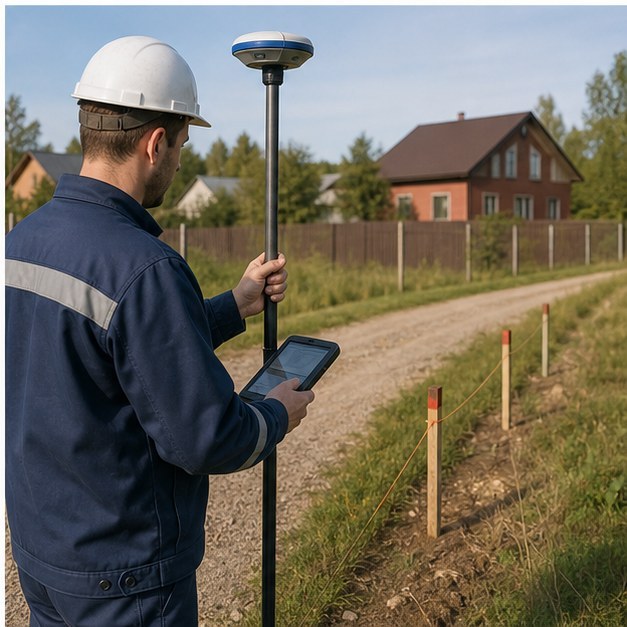

Когда нужен выезд на местность
Если требуется только собрать учтенные участки на одном плане, иногда достаточно реестровых и архивных материалов. Выезд нужен, когда схема должна показать реальные заборы, ширину проездов, кромки покрытия, канавы, опоры, колодцы, рельеф или признаки пересечений.
Именно полевая съемка отвечает на вопрос «что находится здесь сейчас». Она не заменяет ЕГРН, а дополняет его. Для проектирования ремонта дорог и водоотвода нужна топографическая съемка, а для сравнения заборов с границами — координатная схема по материалам геодезических работ.
Как составить техническое задание
- Опишите управленческую задачу. Собрание, инвентаризация, ремонт, спор или кадастровое оформление требуют разного состава.
- Перечислите исходные документы. Укажите выписки, КПТ, архивные планы и утвержденную документацию с реквизитами.
- Назовите обязательные слои. Участки, ЗОП, дороги, сети, фактические ограждения, рельеф или спорные места.
- Определите точность. Наглядная карта для обсуждения и координатный материал для работ — не одно и то же.
- Согласуйте формат. PDF для печати, таблица участков, координатный файл и редактируемый план могут понадобиться одновременно.
- Зафиксируйте дату данных. Это защитит от смешивания старых и актуальных сведений.
Как проверить готовый результат
На схеме должны совпадать подписи и номера, работать легенда и масштаб, а разные источники нельзя маскировать одним типом линии. Проверьте несколько участков по свежим выпискам, найдите крайние контуры территории и убедитесь, что дороги не обрезаны по кромке покрытия.
Если цель — кадастровый учет общей земли, рабочей карты недостаточно: нужен предусмотренный законом комплект и межевой план. Пошаговый маршрут разобран в статье об оформлении земель общего пользования СНТ.
Частые вопросы
