Топографическая съёмка участка: задачи владельца, подготовка и проверка результата

Владельцу земли редко нужна топосъёмка «сама по себе». Её заказывают, когда архитектору, инженеру, ландшафтному специалисту или организации, подключающей коммуникации, требуется точная основа с существующими элементами и отметками высот. Поэтому начинать следует не с выбора прибора или масштаба, а с вопроса: кто будет использовать готовый материал и какое решение на нём предстоит разработать.

Подробное объяснение самого метода, способов измерений и масштабов вынесено в отдельную статью — что такое топографическая съёмка. Здесь рассматриваем только действия собственника.

В каких ситуациях заказывать работу

Точный план требуется, когда будущее решение зависит от рельефа или фактического положения объектов. Наиболее частые сценарии следующие.

Посадка дома и проектирование застройки

Архитектору понадобятся существующие строения, ограждения, подъезд, отметки поверхности, уклоны и элементы, ограничивающие размещение нового объекта. Контур измерений может выходить за пределы надела, если проект затрагивает примыкание к дороге, водоотвод или точки подключения.

Для проекта строительства задание лучше получить до полевого выезда. Условия съёмки для строительства зависят от стадии и от того, какой комплект будет использовать архитектор или инженер.

Подключение наружных коммуникаций

Для воды, канализации, газа или электричества недостаточно снять только внутреннюю часть участка. Часто нужен коридор от объекта до предполагаемой точки подключения, включая дорогу, соседнюю территорию общего пользования, колодцы, опоры и существующие сети.

Охват такого коридора должен подтвердить автор проекта или сетевая организация. Если заказать план строго по забору, после получения технических условий может потребоваться повторный выезд и расширение замеров.

Дренаж, вертикальная планировка и благоустройство

Здесь особенно важны высотные отметки, направления стока, канавы, бровки, подпорные стены, покрытия и растительность. Ландшафтному проектировщику может понадобиться более подробный материал, чем архитектору для предварительной посадки дома.

Расчёт земляных работ и изменение рельефа

Чтобы сравнить существующую и проектную поверхность, требуется исходная модель территории. По ней оценивают выемку и насыпь, проектируют откосы, террасы и подпорные конструкции. Оценка «на глаз» не показывает баланс грунта и локальные перепады.

Реконструкция существующего объекта

Пристройка, новая сеть, изменение въезда или благоустройство вокруг существующего здания требуют актуальной ситуации. Архивный план полезен как исходный материал, но его следует сверить по дате и фактическим изменениям.

Когда сначала нужна не топосъёмка

Похожие запросы могут вести к другой услуге. Это важно выяснить до договора.

• Для установления или уточнения юридических пределов проводят кадастровые работы и межевание.
• Для переноса уже учтённых поворотных точек в натуру выполняют вынос границ.
• Если требуется проверить фактическое положение построенной сети или конструкции, может понадобиться исполнительная съёмка.
• Состав и свойства грунтов определяют инженерно-геологическими изысканиями.

Топографический план может использоваться рядом с этими работами, но не заменяет их результат. В сомнительной ситуации сформулируйте исполнителю не название услуги, а практическую цель.

Что уточнить до обращения к геодезисту

Лучший источник исходных условий — специалист или организация, которые будут принимать файл. До расчёта задайте им следующие вопросы:

Если получатель отвечает «обычный топоплан», попросите уточнить хотя бы масштаб, границу и формат. У разных специалистов под этой формулировкой может скрываться разный набор данных.

Что передать для расчёта

Для предварительной оценки обычно достаточно небольшого комплекта:

• кадастровый номер или точный адрес;
• схема с отмеченной зоной измерений;
• цель: дом, сеть, благоустройство, реконструкция или другая задача;
• условия архитектора, инженера или принимающей организации;
• информация о доступе на территорию, ограждениях и пропускном режиме;
• известные архивные планы, схемы коммуникаций и технические условия;
• требуемый срок и формат выдачи.

Номер из реестра помогает найти землю, но сам по себе не задаёт охват замеров. Автору проекта могут понадобиться подъезд, прилегающая канава, часть дороги или трасса до точки подключения. Такой выход за пределы владения влияет на объём и цену.

Предварительная проверка территории онлайн

До проектирования полезно посмотреть зарегистрированные зоны с особыми условиями использования. В сервисе ТопГео «Мой участок» можно проверить охранные зоны и ЗОУИТ по кадастровому номеру.

Онлайн-результат помогает заранее увидеть возможные ограничения и сформулировать вопросы проектировщику. Однако это предварительная проверка: она не заменяет актуальную выписку ЕГРН, градостроительные сведения, инженерные изыскания или юридическое заключение. Если пересечение не показано, это само по себе не доказывает отсутствие всех ограничений.

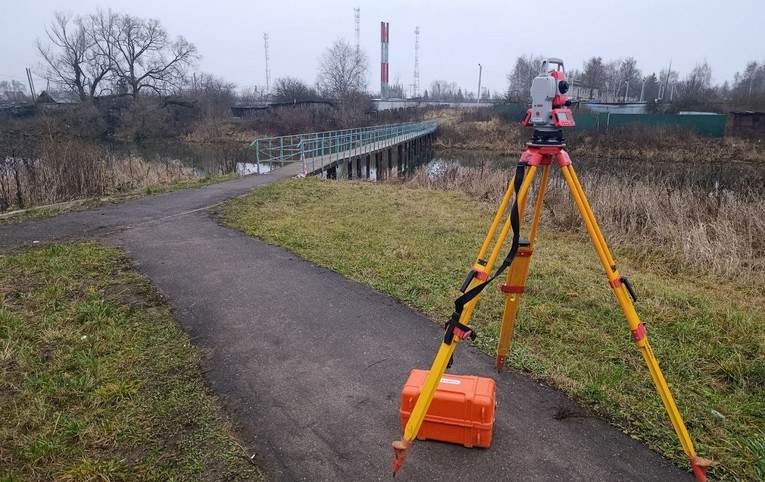

Как проходит заказ с точки зрения собственника

Для заказчика процесс удобно разделить на пять этапов.

1. Определить получателя и назначение. Зафиксировать, для какого проекта или процедуры требуется материал.
2. Согласовать техническое задание. Утвердить контур, масштаб, координаты, высоты, сети, форматы и внешние процедуры.
3. Подготовить доступ. Обеспечить проход по территории, предупредить о закрытых помещениях, собаках, охране и известных препятствиях.
4. Передать исходные материалы. Отправить номер объекта, схему, архивные планы и условия получателя до выезда.

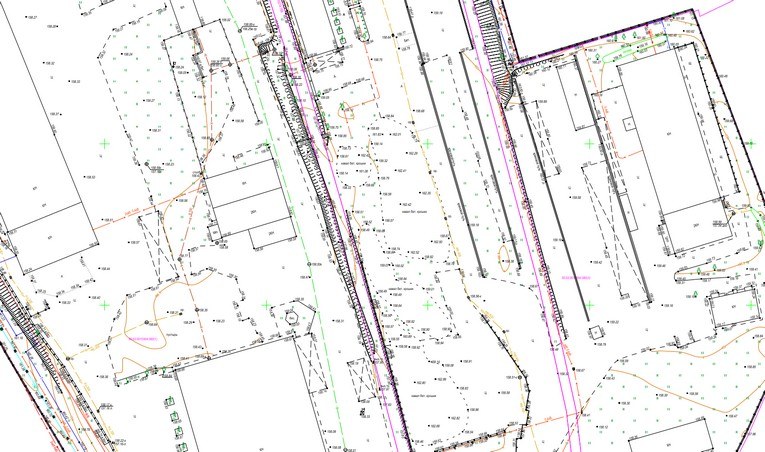

5. Проверить комплект. Сопоставить готовый топографический план с заданием и при необходимости передать проектировщику на техническую приёмку.

Не стоит оценивать качество только по количеству точек или внешнему виду чертежа. Заказчик может проверить комплектность, но пригодность системы координат, слоёв и состава данных лучше подтвердит специалист, который будет использовать файл.

Как принять готовый комплект

Перед подписанием акта пройдите короткий чек-лист.

Откройте электронный файл до завершения заказа. Убедитесь, что он не повреждён, содержит редактируемые объекты, а не только вставленную картинку, и открывается в версии программы, с которой работает проектировщик.

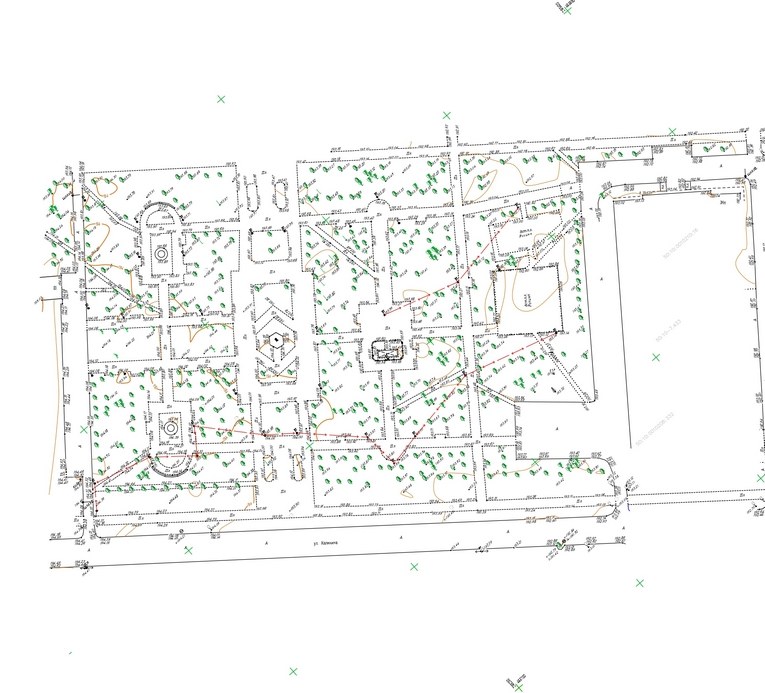

Как относиться к старой топосъёмке

Универсального ответа «действует ровно два года» недостаточно. Решение зависит от фактических изменений и правил принимающей стороны. За это время могли появиться новые строения, ограждения, сети, дороги, насыпи или вырубка. Даже если участок почти не изменился, проектировщик или организация вправе установить собственный срок актуальности исходных данных.

Перед повторным заказом передайте архивный файл геодезисту. Иногда достаточно обследовать территорию и обновить изменения, а иногда требуется новая съёмка. Решение принимают после оценки исходника, его координатной основы, полноты и будущего назначения.

От чего зависят стоимость и срок

Цена формируется не только по площади. На трудоёмкость влияют:

• охват замеров и выход за пределы владения;
• застроенность, растительность, рельеф и доступность;
• требуемая детализация;
• количество и сложность инженерных коммуникаций;
• поиск, согласование и получение архивных сведений;
• система координат и наличие исходной геодезической основы;
• форматы, технический отчёт и внешние процедуры;
• срочность и удалённость объекта.

Поэтому сравнивать предложения стоит по одинаковому техническому заданию. На странице стоимости топографической съёмки приведены ориентиры, но точный расчёт возможен после определения охвата и состава услуги.

Частые ошибки заказчика

Ограничить съёмку только кадастровыми пределами

Проекту может понадобиться прилегающая территория. Пределы следует согласовать с архитектором или инженером до выезда.

Выбрать масштаб самостоятельно

Распространённый 1:500 подходит многим задачам, но не является универсальным. Для благоустройства может понадобиться более подробная съёмка, а для другого проекта — иные требования.

Считать, что в базовую цену входят все сети и согласования

Архивное нанесение, полевой поиск и согласование с владельцем коммуникации — разные операции. Их следует перечислить в задании и смете.

Передать подрядчику только номер объекта

Для первого расчёта этого может хватить, но окончательный объём определяется целью, границей и условиями получателя.

Не показать результат проектировщику

Формально аккуратный чертёж может не подойти по координатам, формату или составу слоёв. Техническая приёмка до закрытия заказа снижает риск переделки.

Итог для заказчика

Работа на земельном участке начинается с правильно поставленной задачи. Собственнику необязательно самостоятельно разбираться во всех методах измерений, но важно определить принимающую сторону, согласовать охват и комплект, подготовить доступ и сверить выдачу с техническим заданием. Такой порядок помогает получить материал, который действительно примет архитектор, инженер или организация, а не просто красивый чертёж.
