Что такое геоподоснова участка и как её используют в строительстве
Геоподоснова простыми словами
Геодезисты измеряют положение объектов и перепады рельефа, обрабатывают данные и выпускают план. Простыми словами, он показывает проектировщику фактическое устройство территории до начала строительства: где стоят здания и заборы, как меняется высота земли, куда подходят дороги и где проходят известные коммуникации.
По этой основе проектировщик размещает дом, дорогу, наружные сети или другой объект и проверяет, не конфликтуют ли решения с существующей ситуацией. При этом слово «геоподоснова» описывает не один универсальный файл: масштаб, границы, форматы и состав сведений определяются заданием и будущим применением.
Что входит в геоподоснову и как выглядит готовый план

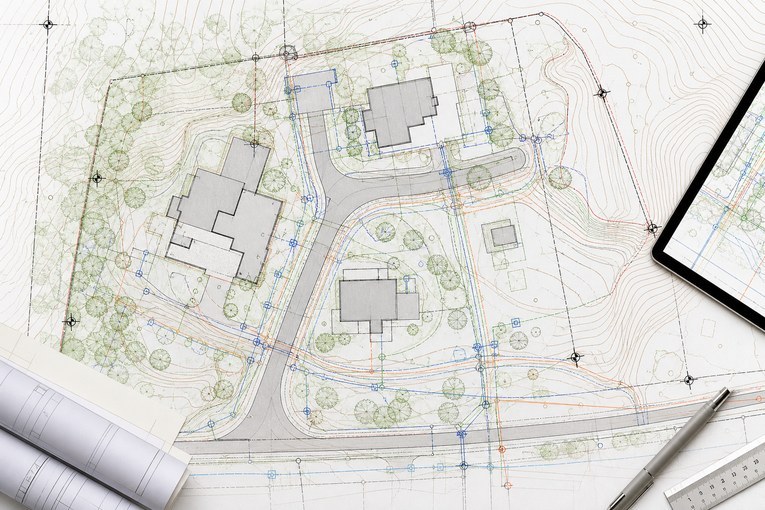

Готовый материал выглядит как насыщенный технический чертёж с координатной сеткой, высотными отметками, условными знаками и поясняющими подписями. В цифровом DWG объекты обычно распределены по слоям, а PDF используют для просмотра и согласования содержания.
Набор сведений определяют техническое задание, требуемая детализация, площадь и цель съёмки. На чертёж могут быть нанесены:
- контуры зданий и сооружений;
- дороги, проезды, тротуары и ограждения;
- рельеф, горизонтали и высотные отметки;
- деревья, кустарники и другие заметные элементы местности;
- водоёмы, канавы и элементы водоотведения;
- надземные и подземные инженерные сети;
- колодцы, опоры, люки и другие элементы коммуникаций;
- геодезические пункты и точки съёмочного обоснования;
- границы территории работ и дополнительные объекты, указанные в задании.
Сведения о сетях особенно важны до начала земляных операций. По чертежу находят водопровод, канализацию, газ, кабели, теплосеть и другие линии. Их полнота зависит от архивных материалов, результатов выезда и выполненных согласований. До передачи проектировщику стоит убедиться, что коммуникации нанесены в требуемом объёме, а их положение проверено подходящим для задачи способом.
Подробную расшифровку рельефа, отметок, линий коммуникаций и цифровых слоёв вынесли в отдельный материал — как читать условные обозначения на геоподоснове.
Геоподоснова не показывает состав и свойства грунтов. Для этого проводят инженерно-геологические изыскания. Она также не заменяет кадастровый план: кадастровые сведения отвечают за учётные границы и характеристики недвижимости, а инженерно-топографический план — за фактическую ситуацию и рельеф местности.
Зачем геоподоснова нужна в строительстве

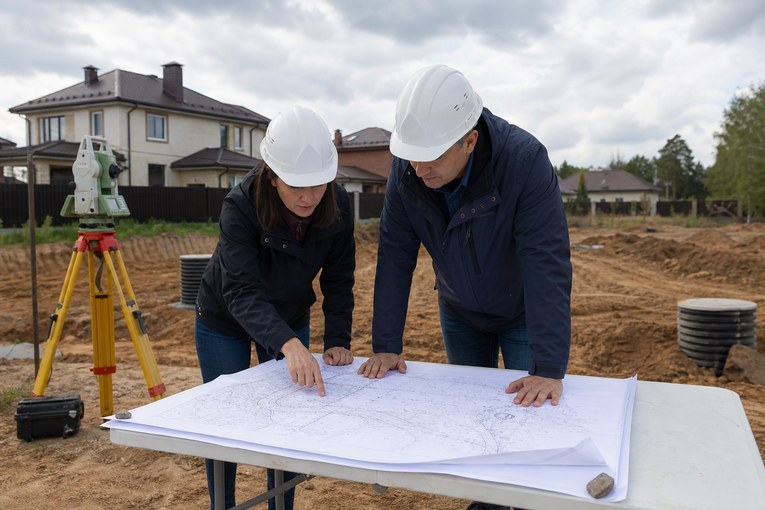

Поверх существующей ситуации проектировщик размещает новые решения и сразу видит возможные конфликты. Так до выхода строителей на площадку можно учесть ограничения участка и выбрать более реалистичную компоновку.
Документ используют, чтобы:
- выбрать место для здания или сооружения;
- подготовить генеральный план;
- спроектировать подъезды, площадки и благоустройство;
- выполнить вертикальную планировку и организовать водоотведение;
- проложить новые наружные инженерные сети;
- определить места пересечения с существующими коммуникациями;
- оценить объём земляных работ;
- подготовить решения по реконструкции объекта;
- согласовать проект с сетевыми и эксплуатирующими организациями, когда это требуется.
Например, свободное место на схеме может пересекать подземный кабель, а удобная точка въезда — находиться рядом с колодцем или на заметном перепаде рельефа. Такие детали влияют на положение дома, отметку пола, расположение фундамента, трассы подключений и будущие расходы.
Для каких работ она необходима
Необходимость и состав геоподосновы определяют проектировщик, техническое задание и требования организации, куда будут передаваться документы. Чаще всего она нужна в следующих ситуациях.
| Задача | Как используется геоподоснова |
|---|---|
| Новое строительство | для посадки объекта, подготовки генплана и проектных решений |
| Реконструкция | для увязки новых элементов с существующими зданиями и сетями |
| Подключение коммуникаций | для выбора и согласования трассы водопровода, газа, канализации, электричества |
| Благоустройство | для планировки дорожек, площадок, освещения и озеленения |
| Дренаж и водоотведение | для работы с высотными отметками и направлением стока |
| Линейные объекты | для проектирования дорог, кабелей и трубопроводов |
| Земляные работы | для оценки условий площадки и пересечений с коммуникациями |
Для частного дома точный состав документов лучше уточнить у проектировщика или у организации, выдающей технические условия. Иногда достаточно топографической съёмки для строительства, а в других случаях нужен инженерно-топографический план с коммуникациями и дополнительными согласованиями.
Геоподоснова и топографическая съёмка — это одно и то же?
В бытовом разговоре эти слова действительно могут обозначать один заказ. Технически их проще разделить по цепочке «измерение — готовый материал».
Топографическая съёмка описывает полевой и камеральный процесс: геодезист определяет координаты и отметки, обрабатывает измерения и отображает ситуацию местности.
Геоподосновой называют подготовленный результат, пригодный для конкретного проектирования. В нём должны быть нужный охват, детализация, система координат, сведения о коммуникациях и оформление, которое ожидает проектная или принимающая организация.
Поэтому в заявке лучше указывать не только «съёмку участка», но и её назначение. Исполнителю необходимо знать границы территории, будущую задачу, требования к подземным сетям, согласованиям и цифровым файлам. Исходные данные для проекта получают через инженерно-геодезические изыскания или профильную топографическую съёмку.
Почему часто используют масштаб 1:500
Обозначение `1:500` означает, что одному сантиметру чертежа соответствуют пять метров на местности. Такая детализация удобна на ограниченной строительной площадке: на листе различимы строения, элементы благоустройства, рельеф и коммуникации.
Но число `500` нельзя автоматически ставить в каждое задание. Требуемое соотношение выбирают по площади, типу объекта и цели результата. Небольшой сложный фрагмент иногда снимают подробнее, а для протяжённой территории используют более обзорное представление. Если в задании прямо указано `1:500`, подойдёт соответствующий инженерно-топографический план.
Как получают геоподоснову
Подготовка начинается с постановки задачи, а не с установки прибора на участке. Заказчику желательно заранее передать местоположение объекта, контур обследуемой зоны, требования проектировщика и технические условия, если они уже получены.
Обычно подготовка проходит в несколько этапов:
- Исполнитель уточняет назначение, масштаб и границы работ.
- Изучает доступные архивные и исходные материалы.

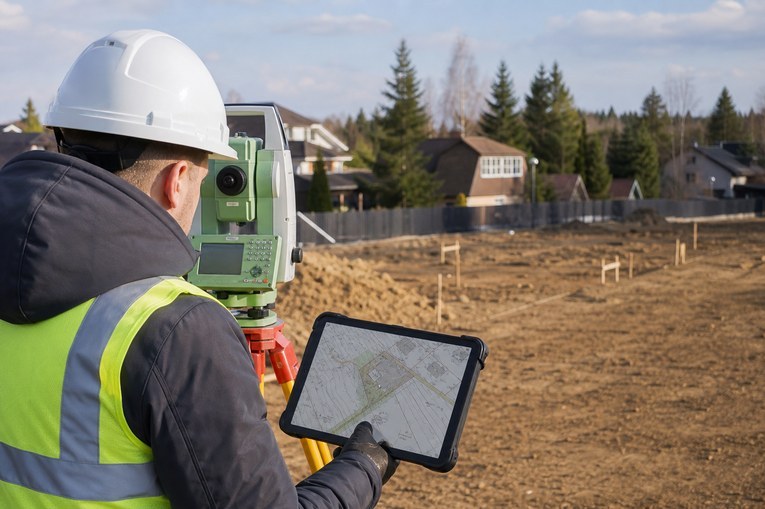

- Геодезисты выполняют полевые измерения.
- Собираются и проверяются сведения об инженерных коммуникациях.
- Данные обрабатываются, и формируется инженерно-топографический план.
- При необходимости выполняются согласования.
- Заказчик получает материалы в согласованных форматах, например PDF и DWG, а при изысканиях — также технический отчёт.
Итоговый комплект должен подходить именно той организации или проектировщику, для которых он готовился. Поэтому формат файла, систему координат, масштаб, состав сетей и необходимость согласований лучше закрепить в техническом задании до начала работ.
Если старый файл уже существует, сначала проверьте, где можно получить исходную геоподоснову и когда достаточно актуализации, а не заказывайте повторную съёмку автоматически.
Можно ли использовать старую геоподоснову
Архивный чертёж полезен как исходный материал, но его возраст сам по себе ничего не гарантирует. После выпуска могли построить пристройку, переложить сеть, передвинуть ограждение, изменить дорогу или отметки земли. Если изображение расходится с площадкой, проектировать по нему рискованно независимо от даты на штампе.
Единой даты годности для всех регионов и процедур нет. В Москве, например, трёхлетний период установлен для инженерно-топографического плана в определённой процедуре оформления земляных работ. Подмосковные правила и требования конкретного получателя могут быть другими. При заметных изменениях съёмку обновляют раньше формального предела.
Перед передачей старой геоподосновы проектировщику проверьте:
- дату изготовления и обновления;
- масштаб и охват территории;
- систему координат и высот;
- наличие необходимых инженерных сетей;
- соответствие плана текущему состоянию участка;
- требования принимающей организации;
- наличие подписей, штампов и согласований, если они нужны для задачи.
Что передать исполнителю
Чем точнее исходные данные, тем меньше риск, что план придётся переделывать. Для расчёта работ обычно достаточно:
- адреса или кадастрового номера;
- схемы с границами требуемой территории;
- описания будущего объекта;
- требований проектировщика;
- нужного масштаба и формата;
- информации о требуемых сетях и согласованиях;
- желаемого срока подготовки.
Компания «ТопГео» выполняет геодезические работы в Москве и Московской области. Специалисты помогут уточнить техническое задание, определить необходимый охват и подготовить геоподоснову для проектирования и строительства.
Коротко о главном
Геоподоснова — не формальный рисунок участка, а рабочая основа проекта. Она показывает фактическую ситуацию на территории и помогает связать будущий объект с рельефом, существующей застройкой и коммуникациями.
Заказывать её лучше после получения требований проектировщика. Тогда геодезисты сразу подготовят нужный масштаб, охват, состав сетей и формат, а заказчику не придётся повторно оплачивать съёмку или доработку плана.
