Съёмка рельефа острова в «Вега Гавань» под Конаково

Детали проекта:

Специалисты «ТопГео» выполнили топографическую съёмку искусственного острова в коттеджном посёлке «Вега Гавань», у деревни Плоски Конаковского муниципального округа Тверской области. На отсыпанной территории заказчик планировал построить беседку. До начала строительства ему требовалось узнать фактические отметки грунта и понять, где понадобится подрезка или дополнительная подсыпка.

Зачем понадобилась съёмка рельефа

Внешне отсыпанный остров выглядел почти плоским. Однако для подготовки площадки под беседку этого недостаточно: строителям нужны измеренные высоты, а не визуальная оценка поверхности. Заказчик обратился к нам за плановыми и высотными данными, по которым можно рассчитать будущие земляные работы.

Особенности объекта в «Вега Гавань»

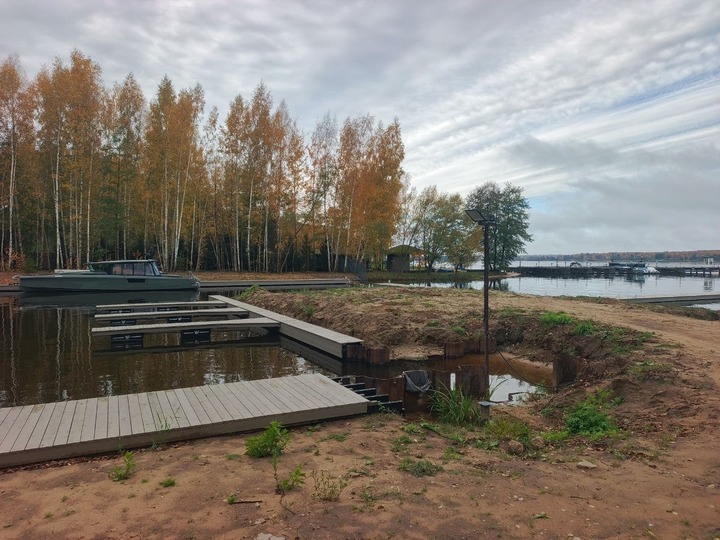

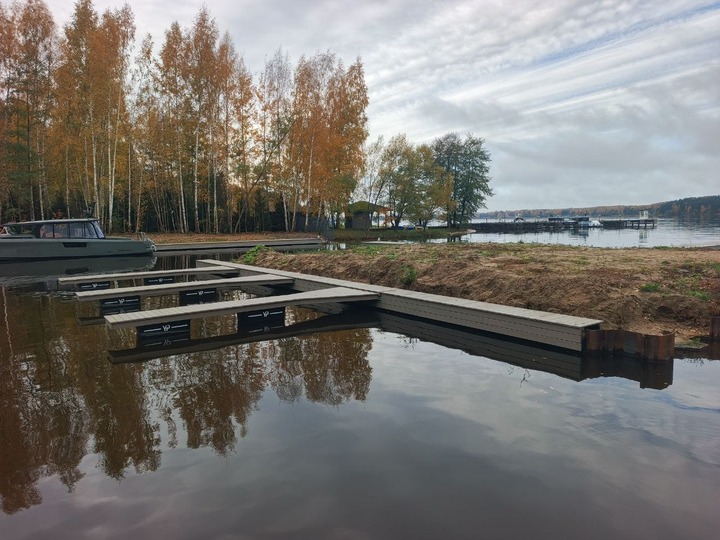

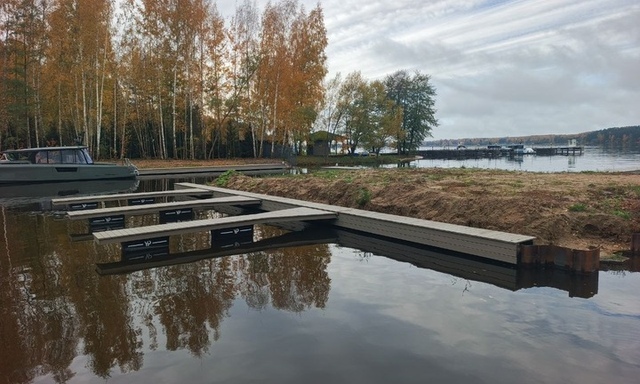

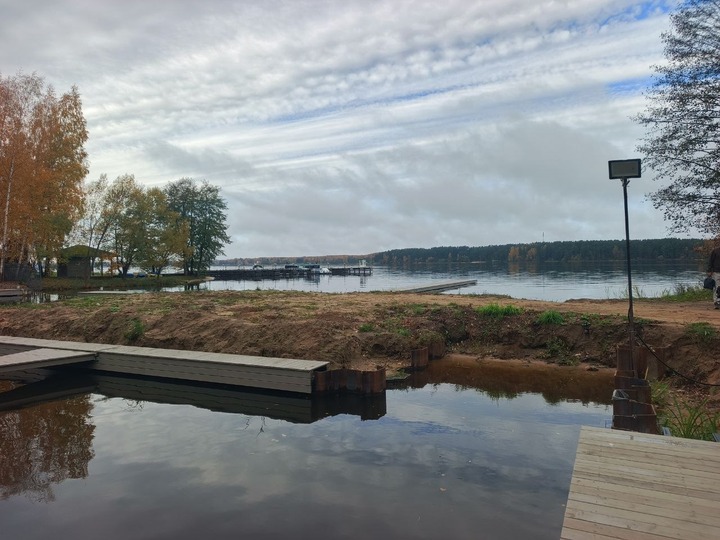

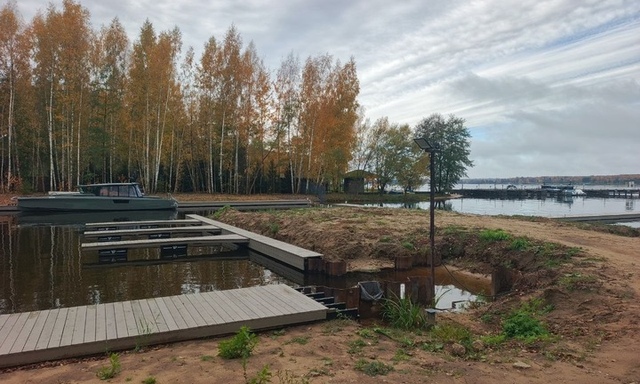

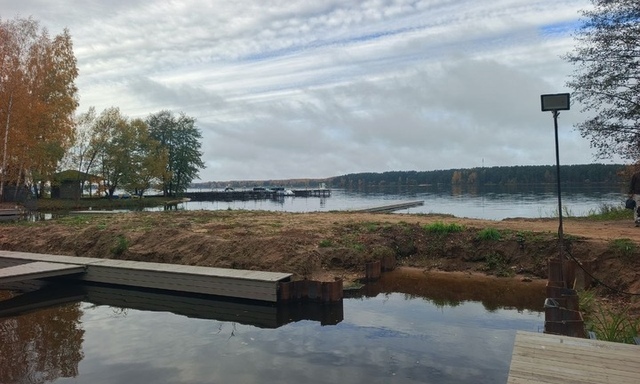

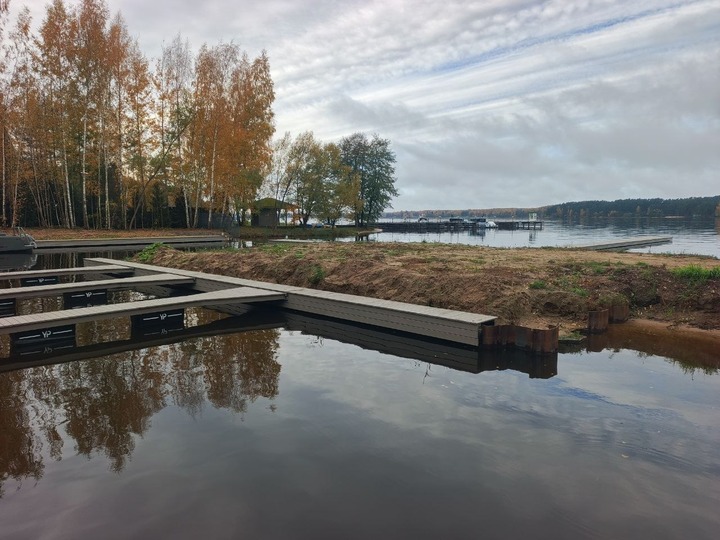

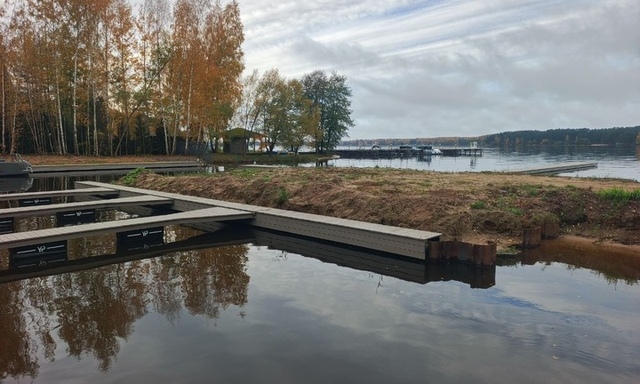

Измерения проходили на небольшой территории в акватории, рядом со шпунтовым ограждением и деревянными настилами. На фотографиях видны береговые откосы, причальные конструкции и перепады между грунтом и подходами к воде. Поэтому при съёмке было важно отразить не только середину площадки, но и изменения рельефа по её краям.

Как выполнили топографическую съёмку

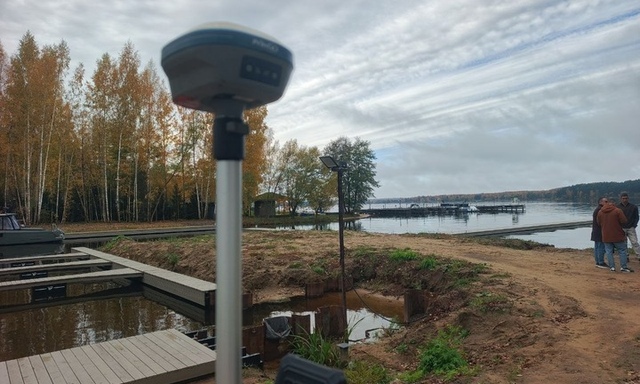

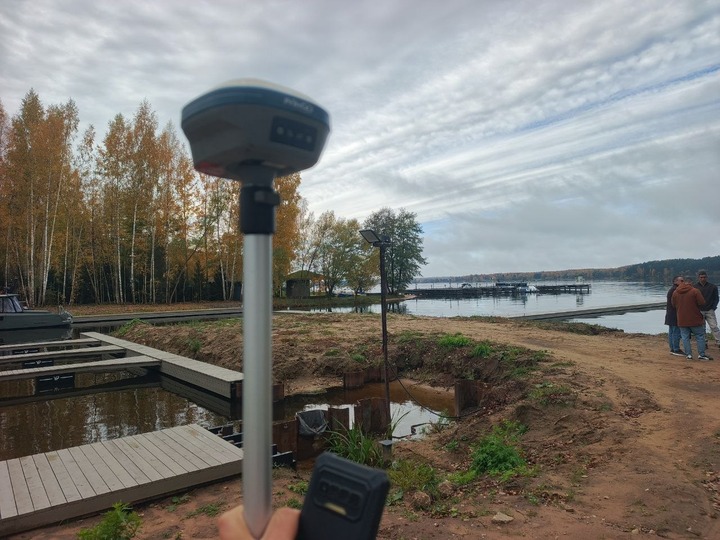

1. 14 октября 2026 года выехали на объект в деревне Плоски и выполнили полевые геодезические измерения с применением GNSS-приёмника.
2. Зафиксировали положение характерных точек поверхности и фактические высоты отсыпанного грунта.
3. Обработали измерения и составили топографический план 1:200 в системе координат МСК-69. Высоты указали в Балтийской системе, горизонтали провели через 0,20 м.
4. Вынесли две высотные отметки, от которых строительная бригада сможет продолжить работу нивелиром.

Результат для заказчика

Подготовленный план показывает форму поверхности острова и перепады отметок. Он стал исходным материалом для определения участков подрезки и подсыпки перед строительством беседки. Вынесенные высотные отметки связывают чертёж с местностью и помогают переносить последующие решения на площадку.

В этом проекте команда «ТопГео» объединила съёмку, подготовку подробного плана и передачу высотной основы строителям. Заказчик получил данные именно для своего следующего этапа — подготовки острова к строительству.
