Почему капитальный ремонт моста начинается с геодезии

Мост уже стоит, его опоры и пролётное строение видны на местности, а движение по нему могло продолжаться десятилетиями. Поэтому заказчику иногда кажется, что повторно привязывать сооружение к пространственной сетке и уровням незачем. На практике рабочие решения заданы в модели или на чертежах, а подрядчик имеет дело с реальными конструкциями, которые могли получить смещения, деформации и следы предыдущих переделок. Связать эти два состояния позволяет геодезическая основа.

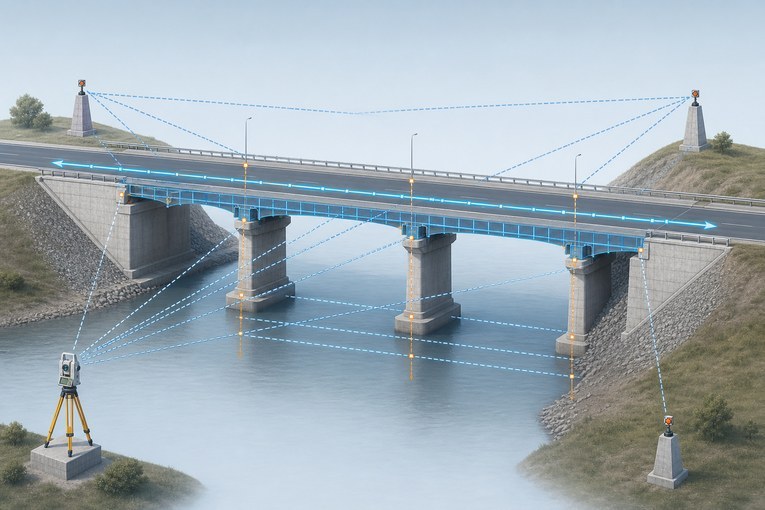

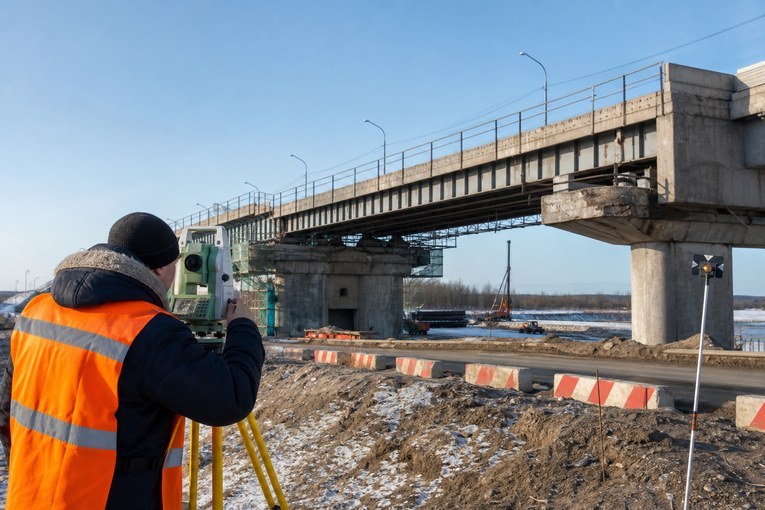

Свежий пример появился на Ямале. В августе 2026 года при поиске подрядчика для путепровода на дороге Губкинский — Пурпе в состав обязанностей включили создание геодезической основы наряду с восстановлением опор, пролётного строения и сопряжений. Кейс хорошо показывает общую инженерную логику: даже существующему сооружению перед вмешательством требуется проверяемая связь значений X, Y и H.

Почему само сооружение нельзя считать готовой разбивочной сетью

Опора, устой или край пролёта — это конструкция, а не опорный знак сети. Их текущие размеры можно снять, но нельзя без проверки принимать за неизменную пространственную рамку. За время эксплуатации могли измениться уровни подходов, появиться осадки, перекладываться дорожное полотно или сместиться отдельные части. Старые реперы могли быть уничтожены, закрыты насыпью либо оказаться в зоне последующих работ.

У проектировщика при этом есть оси, поперечники, расчётные уровни и заданные размеры частей. Подрядчику нужно воспроизводить эти данные на местности и сравнивать с полевыми наблюдениями. Для этого требуются устойчивые центры вне зоны возможного разрушения, известные X, Y, H и независимая проверка.

Наличие архивной схемы полезно, но не доказывает сохранность сети сегодня. Перед использованием марок проверяют их физическое состояние и неизменность пространственных значений.

Геоподоснова и разбивочная основа — не одно и то же

Эти понятия часто смешивают, хотя они отвечают на разные вопросы.

Подробный порядок устройства сети и оформления акта разобран в отдельном материале о геодезической разбивочной основе. Здесь важнее другая задача: сохранить единую систему отсчёта от первой фиксации исходного состояния до итоговой приёмки.

Производственный цикл при восстановлении моста

Состав работ определяют техническое задание, рабочая документация, ППР и проект производства геодезических работ, если он предусмотрен. Практическая последовательность обычно строится так.

Эти действия образуют один цикл. Если первичную съёмку выполняли в локальной системе, разбивку — от другого репера, а приёмочные схемы собирали из несвязанных файлов, формально точные результаты нельзя надёжно сопоставить.

Этап 1. Проверка знаков и реперов

До разбивки определяют, какие знаки сохранились и пригодны ли они на весь срок строительства. Точку удобно установить рядом с фронтом работ, но она не должна попасть под склад материалов, временную дорогу, демонтаж, вибрационное воздействие или движение тяжёлой техники.

Для каждого узла сети нужны как минимум:

• однозначное обозначение на местности и на схеме;
• значения X, Y и, для вертикального контроля, H;
• название плановой и высотной систем;
• описание закрепления и способ быстрого поиска;
• дата контрольного наблюдения и зафиксированное состояние;
• понятный порядок восстановления при утрате.

На протяжённом или разделённом на захватки сооружении одного удобного репера может быть недостаточно. Сеть должна позволять вести съёмку и независимый контроль при изменении доступа к разным сторонам путепровода.

Этап 2. Фиксация состояния до демонтажа

Заданные размеры не следует выдавать за существующие. До демонтажа и усиления фиксируют состояние, с которым подрядчик начинает работу. Набор характерных мест зависит от принятых решений, однако внимание обычно уделяют:

• осям и характерным сечениям опор и устоев;
• центрам и граням опорных площадок и опорных частей;
• уровням и характерным сечениям пролётного строения;
• сопряжениям пролёта с подходами;
• подмостовым и иным контролируемым габаритам;
• дорожному полотну, водоотводу и коммуникациям в зоне вмешательства;
• узлам, где новые части должны состыковаться с сохраняемыми конструкциями.

Такая съёмка не заменяет техническое обследование. Геодезист определяет X, Y, H, размеры и перемещения, но не делает вывод о несущей способности бетона, металла или основания. Оценка технического состояния относится к специалистам по обследованию и расчёту конструкций.

Этап 3. Восстановление осей и вертикальных ориентиров

После сопоставления чертежей с полевыми данными готовят разбивочный комплект. Главные и рабочие оси, монтажные риски и вертикальные ориентиры выносят от проверенной основы. Непосредственно перед ответственной операцией неизменность ближайших марок подтверждают повторно.

Особая зона риска — стык новой и сохраняемой конструкции. Если монтируемую деталь без проверки привязать только к условной линии на чертеже, ошибка проявится при установке опорной части, балки, деформационного шва или сопряжении покрытия.

Для переноса заданных линий применяется разбивка осей зданий и сооружений, но конкретные контрольные места, точность и методика для транспортного сооружения задаются рабочей документацией и организацией строительства.

Этап 4. Контроль опор, пролёта и сопряжений

Пространственный контроль следует производственному графику, а не выполняется одним выездом в конце. Полевую проверку назначают перед закрытием результата следующей операцией. Например, центр и уровень опорной площадки определяют до монтажа опорной части, а контур детали — до устройства конструкций, которые закроют доступ.

Практический сценарий: замена опорной части

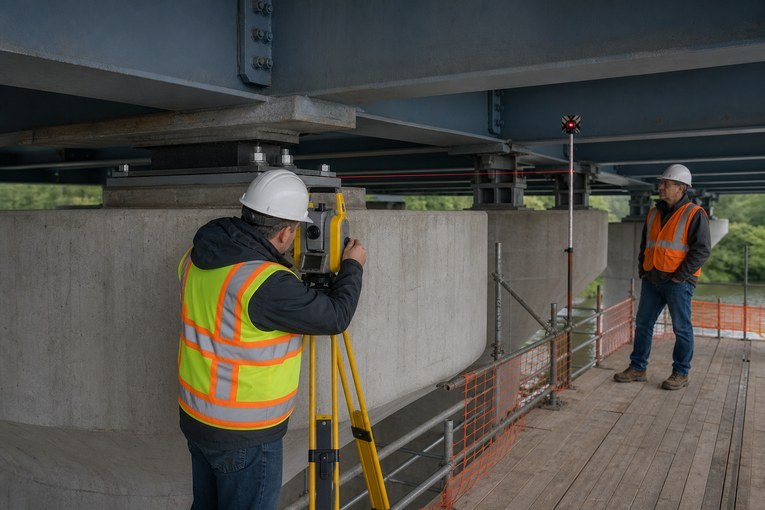

Рассмотрим операцию, при которой пролёт временно поднимают домкратами, старую опорную часть демонтируют, основание подготавливают и устанавливают новый узел. Здесь недостаточно пригласить специалиста только к моменту окончательной приёмки.

До подъёма фиксируют состояние под нагрузкой: положение торца балки, контрольные риски, уровень опорной площадки и доступные характерные места. Одновременно выбирают наблюдаемые марки, которые сохранятся при работе домкратов и не будут закрыты оборудованием. Эти данные становятся нулевым циклом, с которым сравнивают последующие результаты.

После разгрузки картина может измениться из-за упругой работы пролёта. Поэтому показания, снятые до и после подъёма, нельзя смешивать в одной ведомости без указания стадии. На подготовленной площадке проверяют центр, уклон и посадочный уровень. При необходимости монтажной бригаде передают риски для регулировочных пластин, анкеров или других предусмотренных деталей.

Перед опусканием выполняют независимую сверку ориентации и взаимного размещения нового узла с соседними опорными частями. После передачи нагрузки проводят заключительную фиксацию. Так заказчик получает не одно число «после монтажа», а прослеживаемую цепочку: исходное состояние, разгрузка, установка и работа под собственным весом.

Конкретный порядок задают ППР, рабочие чертежи, технология подъёма и документация изготовителя. Универсального допуска для любой опорной части не существует: сравнение ведут с требованиями именно данного решения.

Как составить производственную заявку геодезисту

Фразы «посмотреть опору» или «проверить балку» недостаточно. В заявке указывают захватку, обозначение чертежа, стадию технологического процесса, нужный срок и ожидаемый результат. Отдельно отмечают, какие поверхности уже доступны, что будет закрыто следующей операцией и требуется ли присутствие представителя строительного контроля.

Полезно заранее определить формат ответа. Для оперативного допуска бригаде может понадобиться короткая ведомость с выводом и эскизом. Для приёмочного комплекта потребуется оформленная схема с подписями, привязками и отклонениями. Если эти два результата не разделить, срочная полевая задача задержится из-за оформления либо, наоборот, в архив попадёт лист, не отвечающий требованиям заказчика.

Заявка также должна содержать контакт ответственного мастера и условия безопасного доступа. На действующем путепроводе ограничение движения, работа над железной дорогой, отсутствие площадки под штатив или закрытая зона под пролётом влияют на методику не меньше, чем требуемая точность. Эти ограничения выясняют до выезда, а не перед началом технологического окна.

Если работы идут при ограниченном движении или в технологические окна, заявки геодезистам привязывают к захваткам и времени доступа. Иначе нужный результат может оказаться невозможно получить до закрытия конструкции или возобновления движения.

Этап 5. Приёмочная съёмка и схемы

Исполнительная геодезическая съёмка показывает, где оказалась законченная часть и насколько она отклонилась от заданных контуров. Она не должна превращаться в восстановление размеров по старым фотографиям после завершения строительства.

Для прослеживаемого комплекта на каждой схеме или в связанной ведомости фиксируют:

• наименование сооружения, конструктивную часть и границы захватки;
• заданные и полевые значения;
• отклонения и основания для допустимых значений;
• принятую пространственную систему либо однозначную связь с общей основой;
• дату съёмки и версию рабочего комплекта;
• использованные марки и приборы в предусмотренном объёме;
• исполнителя и проверяющего.

ГОСТ Р 51872-2024 распространяет требования к исполнительной геодезической документации, в том числе на капитальный ремонт капитальных сооружений. Конкретный перечень схем и актов формируют по договору, рабочим решениям и утверждённому списку приёмочных материалов площадки.

Когда нужны наблюдения за перемещениями

Разовый контроль отвечает на вопрос, где находится конструкция в определённый момент. Наблюдения сериями позволяют оценить изменение во времени. Это разные задачи.

Мониторинг может потребоваться, когда он предусмотрен рабочей документацией, программой обследования, технологией вмешательства или условиями площадки: при подъёме пролёта, переустройстве опорных частей, усилении, значительных вибрациях, работе рядом с движением либо необходимости контролировать осадки и смещения.

Нельзя механически назначать одинаковый график всем сооружениям. Контролируемые марки, периодичность, пороговые значения и порядок реагирования должны быть определены заранее. Геодезист фиксирует наблюдаемый параметр, а решение о допустимости и дальнейших действиях принимают уполномоченные специалисты по установленной процедуре.

Что проверить заказчику до выхода подрядчика

До начала полевого этапа полезно согласовать не только цену за выезд, но и весь контур ответственности.

1. Уточнить, кто передаёт сетевые знаки, X, Y, H и архивные материалы.
2. Назначить, кто проверяет основу, кто принимает её в работу и кто отвечает за сохранность знаков.
3. Связать перечень разбивок и полевых проверок с календарным графиком и захватками.
4. Отдельно перечислить конструкции, которые нельзя закрывать без документальной фиксации.
5. Установить формат схем, ведомостей, цифровых файлов и правила наименования версий.
6. Задать порядок действий при повреждении знака, расхождении переданных данных или превышении допуска.
7. Определить, требуется ли независимый контроль критических операций и наблюдение за перемещениями.

Для сложной площадки геодезическое сопровождение удобнее планировать как непрерывную производственную функцию. Разовые несвязанные заявки дешевле только до первого пропущенного этапа или конфликта между чертежом и фактом.

Типичные ошибки

Использовать старые реперы без проверки

Маркировка сохранилась, но знак мог сместиться или быть восстановлен не на прежнем месте. Перед ответственной операцией ближайшие центры подтверждают повторной съёмкой.

Считать расчётные числа фактическими

Чертёж описывает требуемую конфигурацию. Параметры существующего сооружения получают съёмкой и только затем сопоставляют с рабочими решениями.

Разделить площадку на локальные системы

Опоры, подходы и сети снимают разные исполнители от разных условных начал. На стыках результаты не совпадают. Для площадки устанавливают единую плановую сетку, вертикальную основу и порядок версий данных.

Откладывать контроль скрываемых конструкций до конца

Скрытые поверхности и монтажные ориентиры уже недоступны. Перечень обязательных полевых проверок включают в разрешение на закрытие этапа.

Требовать от геодезии заключение о прочности

Точные X, Y и H не заменяют обследование материала и расчёт. Геодезические данные становятся входом для проектировщика и строительного контроля, но не подменяют их выводы.
