Как провести геодезическую съемку всей территории СНТ
Фраза «снять все СНТ» недостаточна. Электрику нужны опоры и трассы, дорожнику — поперечные уклоны, проектировщику дренажа — отметки дна канав и выпусков. Если состав объектов не определить заранее, красивая схема может оказаться бесполезной для проекта.
Когда нужна съемка всей территории
- перед ремонтом и профилированием дорог;
- для проекта канав, труб и водоотвода;
- при реконструкции электросетей, водопровода или газификации;
- для инвентаризации опор, колодцев и общих сооружений;
- при подготовке ППТ, ПМТ или рабочей схемы СНТ.
Обычная кадастровая выписка не содержит подробных высот и всех объектов на местности. Спутниковая карта также не покажет глубину канавы, отметку трубы и точное положение люка.
Что включить в техническое задание
| Группа объектов | Что снимают | Для чего используют |
|---|---|---|
| Дороги | ось, кромки, покрытия, ямы, примыкания | объемы ремонта, продольный профиль, отметки |
| Водоотвод | бровки и дно канав, трубы, выпуски, водоприемники | направление стока и расчет уклонов |
| Электрика | опоры, провода, шкафы, трансформаторные площадки | реконструкция и охранные расстояния |
| Водопровод и колодцы | видимые элементы, люки, вводы | схема сети и проект новых участков |
| Застройка и ограждения | углы зданий, заборы, ворота | проверка проходов и фактической ширины проезда |
| Рельеф | характерные точки и горизонтали | баланс земляных работ и поиск низин |
Подземные коммуникации наносят по исполнительным материалам, данным владельцев и результатам трассопоиска. Одна наземная съемка не подтверждает невидимую трубу.
Как организовать работы
- Назвать решение. Ремонт дороги, дренаж или инвентаризация требуют разной детализации.
- Очерчить территорию. Передать границу работ и список проездов.
- Собрать архив. Планы сетей и прежние съемки помогают найти скрытые объекты.
- Согласовать точность и формат. Обычно нужны PDF для просмотра и редактируемый файл для проектировщика.
- Обеспечить доступ. Открыть шлагбаумы, шкафы и колодцы, предупредить собственников.
- Проверить выдачу. На плане должны быть условные обозначения, система координат и высот.
Высоты важнее, чем кажется
Для водоотвода недостаточно линии канавы. Нужны отметки дна, верха, труб и мест выпуска. По ним видно, где вода остановится или пойдет к участкам. Для дороги снимают не только продольное направление, но и поперечные профили.
Если съемка сделана зимой по снегу либо после засыпки канав, часть рельефа будет искажена. Сезон и состояние территории стоит записать в задание.
Чем съемка отличается от межевания

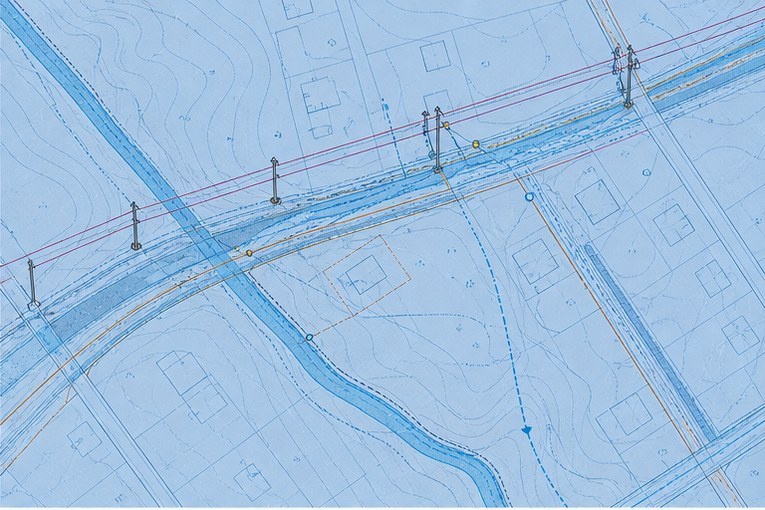

Топографический план показывает фактическую ситуацию и высоты. Межевой план предназначен для кадастрового учета. Забор на топосъемке — измеренный объект, но он не становится от этого юридической границей.
Когда задача объединяет ремонт дороги и защиту общей земли, ТопГео сопоставляет съемку с ЕГРН отдельно. Связанные услуги: топографическая съемка и кадастровые работы.
ТопГео составит задание, выполнит полевую съемку СНТ и подготовит план для проектировщика и правления.
