Как принять исполнительную съёмку инженерных сетей до их засыпки
Общая исполнительная геодезическая съёмка охватывает разные конструкции здания и площадки. Здесь речь только об инженерных коммуникациях: водопроводе, канализации, теплосети, газопроводе, кабельных линиях, связи, дренаже и ливневой системе. Для них критичны момент измерений и набор фиксируемых точек.
Зачем нужна исполнительная съёмка коммуникаций
Исполнительная схема показывает, где сеть построена фактически и чем её положение отличается от проекта. Она нужна строительному контролю и заказчику для приёмки скрытых работ, подготовки комплектов исполнительной документации, последующей эксплуатации и безопасного выполнения земляных работ.
Топографический план до строительства отражает существующую ситуацию. Проект задаёт будущее положение. Исполнительная съёмка фиксирует уже построенный объект. Поэтому старую топографию или проектную трассу нельзя выдавать за фактическую сеть.
Когда вызывать геодезиста

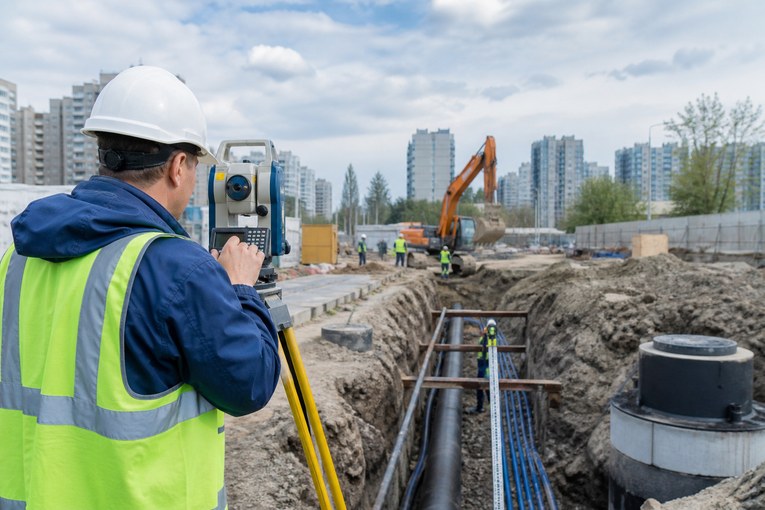

Измерения планируют вместе с графиком монтажа. Оптимальный момент — после укладки и закрепления участка, но до обратной засыпки. Для протяжённой трассы съёмку ведут захватками, а не ждут завершения всей сети.
- Согласовать задание. Указать вид сети, границы участка, проект, систему координат и высот, требования заказчика и эксплуатирующей организации.
- Подготовить участок. Оставить открытыми повороты, стыки, футляры, колодцы, вводы и пересечения.
- Выполнить полевые измерения. Зафиксировать характерные точки и отметки с контролем от геодезической основы.
- Сопоставить проект и факт. Проверить положение, уклоны, глубины, пересечения и выявленные отклонения.
- Передать комплект. Выдать схему и цифровые файлы в согласованных форматах до оформления приёмки.
Если часть траншеи нужно срочно закрыть, её границу обозначают в задании и полевом журнале. Иначе соседние съёмки могут не состыковаться или оставить разрыв.
Что снимают на разных сетях
Набор точек зависит от конструкции и требований проекта. Общий принцип — положение сети должно восстанавливаться без догадок.
| Объект | Плановые точки | Высотные данные и характеристики |
|---|---|---|
| Напорный трубопровод | Повороты, стыки, арматура, вводы, футляры | Отметка верха трубы, диаметр, материал |
| Самотечная канализация | Оси колодцев, повороты, выпуски | Отметки лотков, уклон, диаметры входа и выхода |

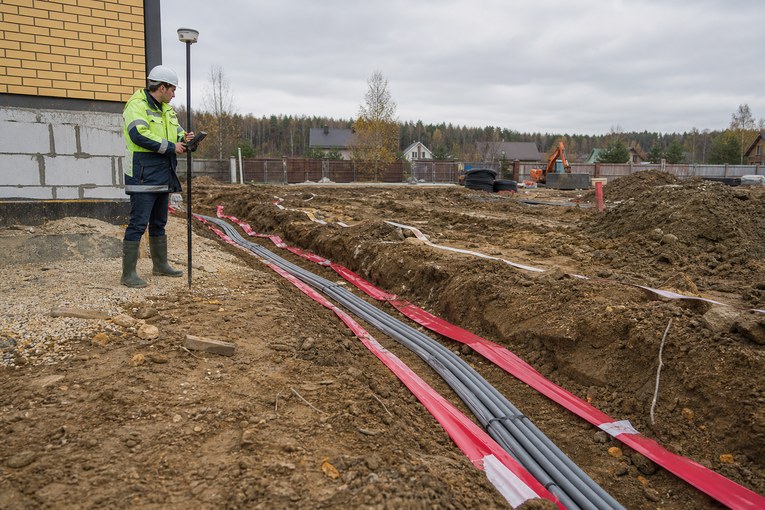

| Кабельная линия | Повороты, муфты, вводы, концы футляров | Отметка верха кабеля или блока, число и тип футляров |
| Тепловая сеть | Повороты, камеры, компенсаторы, опоры | Отметки труб и конструкций, габариты канала |
| Ливневая система и дренаж | Колодцы, дождеприёмники, выпуски | Лотки, дно, уклон и направление стока |
Плотность промежуточных точек выбирают так, чтобы корректно передать криволинейный участок и изменение уклона. Измерение только колодцев недостаточно, если между ними есть повороты, футляры или ответвления.
Колодцы, пересечения и вводы

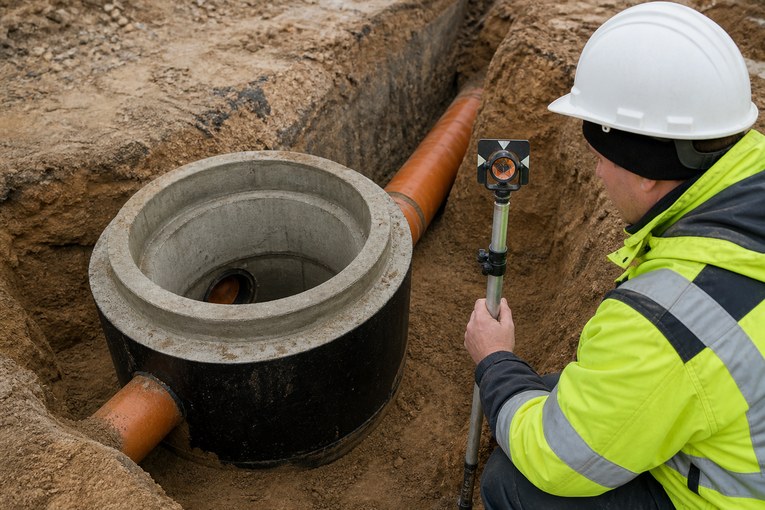

Для колодца фиксируют центр и контур, отметку крышки после её установки, отметки лотков или труб, диаметры и направления подключений. Для камеры дополнительно снимают габариты и расположение оборудования, если это предусмотрено заданием.
На пересечении коммуникаций важны плановое положение обеих трасс и отметки, позволяющие определить вертикальный зазор. У ввода в здание снимают место прохода через конструкцию и ближайшие характерные точки. Эти участки особенно нужны эксплуатации и будущему проектированию.

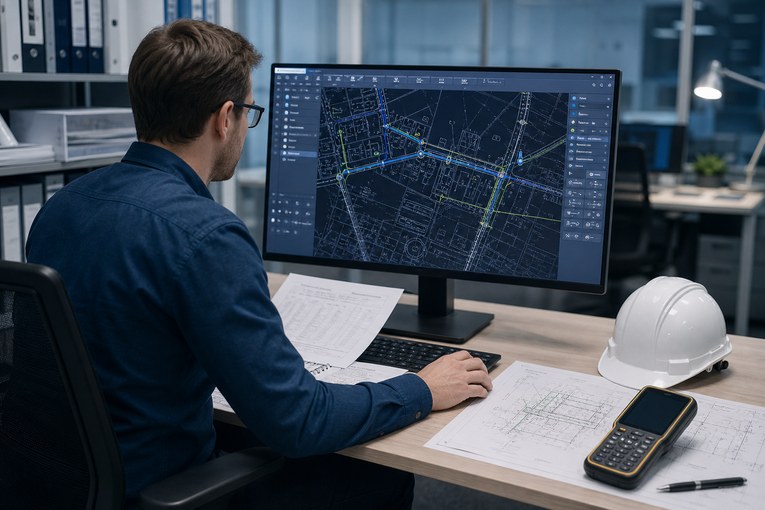

Что должно быть на исполнительной схеме
Схема должна читаться без устных пояснений исполнителя. Обычно на ней показывают основу, границы участка, фактическую трассу, характерные точки, сооружения, отметки, диаметры и материалы, пересечения, привязки и условные обозначения. Обязательно указывают систему координат и высот, масштаб, дату съёмки и сведения об исполнителе.
Проектные и фактические данные следует различать графически и в таблицах. Если выявлено отклонение, геодезист его фиксирует; решение о допустимости или исправлении принимает ответственное лицо с учётом проекта и нормативных требований.
К бумажной или PDF-схеме часто добавляют DWG/DXF и ведомость координат. Форматы, слои, кодировку, единицы и структуру файлов лучше согласовать заранее. Для передачи материалов в городские фонды или эксплуатирующие организации могут действовать отдельные требования.
Частые ошибки заказчика и подрядчика
- траншею засыпают до вызова геодезиста;
- передают неактуальную версию проекта;
- не указывают локальную систему координат или репер;
- снимают только начало и конец без поворотов и узлов;
- смешивают проектные и фактические отметки;
- принимают красивый PDF без редактируемого файла и ведомости;
- не связывают отдельные захватки в единую трассу.
Локатор или трассоискатель помогает обнаружить существующую коммуникацию, но не заменяет исполнительную съёмку открытой построенной сети. Если координаты после засыпки определены косвенным методом, это должно быть явно указано вместе с ограничениями точности.
Как проверить результат перед подписанием
- Сопоставьте границы схемы с фактически выполненной захваткой.
- Проверьте название системы координат и высот, масштаб и дату.
- Убедитесь, что есть повороты, узлы, вводы, футляры и пересечения.
- Проверьте отметки и направления самотечных участков.
- Откройте цифровой файл и проверьте единицы, слои и отсутствие смещения.
- Сверьте обозначенные отклонения с решениями строительного контроля.
Для сложного объекта полезно объединить съёмки сетей в сводный план. Согласование инженерных коммуникаций и актуальная топографическая съёмка решают другие задачи, но дополняют исполнительный комплект при проектировании последующих этапов.
Нормативная основа
Требования определяют проект, договор, программа геодезических работ и применимые нормативные документы. Базовые правила геодезического обеспечения строительства содержит ГОСТ Р 51872-2024. Организацию строительства регулирует СП 48.13330.2019, а правила производства работ по наружным сетям — профильные своды правил для конкретного вида коммуникаций. Перед выпуском схемы применимость редакций проверяют по заданию и проекту.
ТопГео выполнит полевые измерения и подготовит исполнительную схему в согласованной системе координат и формате.
