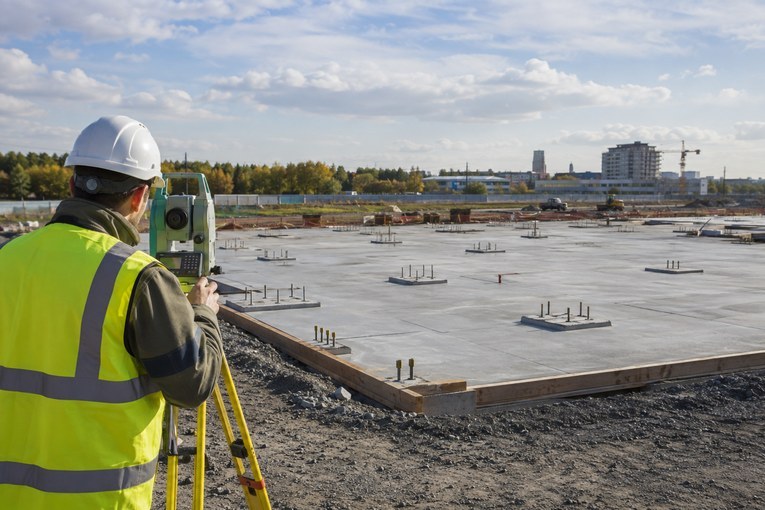

Что проверяют при исполнительной съемке фундамента

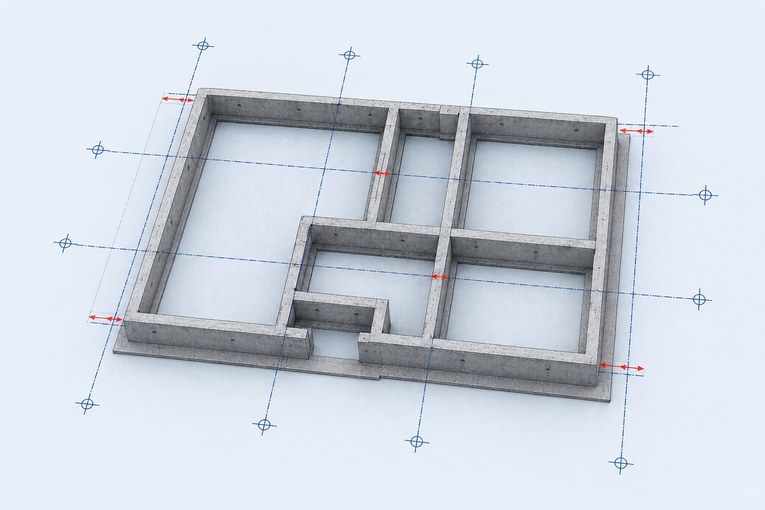

Исполнительная схема фундамента связывает проектные оси с фактическим положением построенной конструкции. Она помогает до монтажа стен, колонн или оборудования увидеть смещение граней, различие отметок, положение закладных и другие отклонения, которые на следующем этапе исправлять сложнее и дороже.
Короткий ответ. Универсальной схемы для любого фундамента нет. Состав измерений выбирают по конструкции и проекту: фиксируют оси, грани, характерные отметки, размеры, закладные или анкеры, а затем показывают проектные и фактические значения и понятные отклонения.
Для чего нужна схема
Фундамент передает нагрузку на основание и задает геометрию следующего монтажного этапа. Если его ось смещена, верх имеет неверную отметку или анкеры не совпадают с опорной плитой, ошибка переходит в колонны, стены и инженерное оборудование.
Схема нужна не для формальной подписи, а для четырех решений:
- подтвердить соответствие выполненной конструкции проекту;
- обнаружить отклонение до закрытия или нагружения элемента;
- передать монтажникам фактическую основу следующего этапа;
- зафиксировать результат в исполнительной документации объекта.
ГОСТ Р 51872-2024 устанавливает правила исполнительной геодезической документации. Общие требования к геодезическим работам и контролю точности содержит СП 126.13330.2017, а требования к производству и приемке несущих конструкций — СП 70.13330.2012. Конкретный критерий приемки берут из проекта и применимого раздела норм для данного элемента.
Когда выполнять измерения
Одной съемки «готового фундамента» может быть недостаточно. Контрольные точки выбирают по технологии строительства.
| Этап | Что можно проверить | Почему нельзя откладывать |
|---|---|---|
| Подготовка и основание | Контур, отметки, положение относительно осей | После устройства конструкции основание будет закрыто |
| Опалубка | Геометрию, оси, размеры и высотное положение | Ошибку еще можно исправить до бетонирования |
| Арматура и закладные | Положение выпусков, деталей и анкерных групп по заданию | После бетонирования доступ ограничен |
| Готовый фундамент | Грани, оси, верхние отметки, размеры, анкеры | Результат нужен для приемки и последующего монтажа |
| После устранения замечаний | Исправленный участок или подтверждение решения | В итоговый комплект должны попасть актуальные данные |
Съемка опалубки не заменяет схему готового бетона: во время бетонирования положение может измениться. И наоборот, по готовой конструкции нельзя достоверно восстановить все параметры скрытых элементов.
Что измеряют у разных фундаментов
Ленточный фундамент
Проверяют положение основных участков относительно разбивочных осей, ширину и положение граней, отметки верха, перепады на углах и примыканиях. Если следующий этап зависит от отдельных выпусков или закладных, их включают в задание.
Плитный фундамент
Кроме контура и осей важны высотное положение плиты, локальные участки, примыкания, технологические отверстия и закладные. Состав точек должен позволять оценить не только несколько углов, но и фактическую поверхность в значимых местах.
Столбчатые фундаменты и ростверки
Контролируют центры или оси отдельных элементов, расстояния между ними, отметки опорных поверхностей, размеры и положение анкерных групп. Для монтажа колонн критична совместимость фактической сетки опор с проектной сеткой каркаса.
Свайное поле
Исполнительная съемка свай и схема ростверка решают разные задачи. Для свай фиксируют положение голов и отметки после выполнения соответствующего этапа. Для ростверка контролируют уже его геометрию, оси и опорные поверхности.
Как подготовить исполнительную схему
- Получить актуальный проект. Проверить маркировку осей, размеры, отметки и последнюю версию рабочих листов.
- Проверить разбивочную основу. Убедиться в сохранности пунктов, реперов и вынесенных осей.
- Согласовать перечень точек. Включить грани, углы, анкеры, закладные и другие элементы, влияющие на приемку.

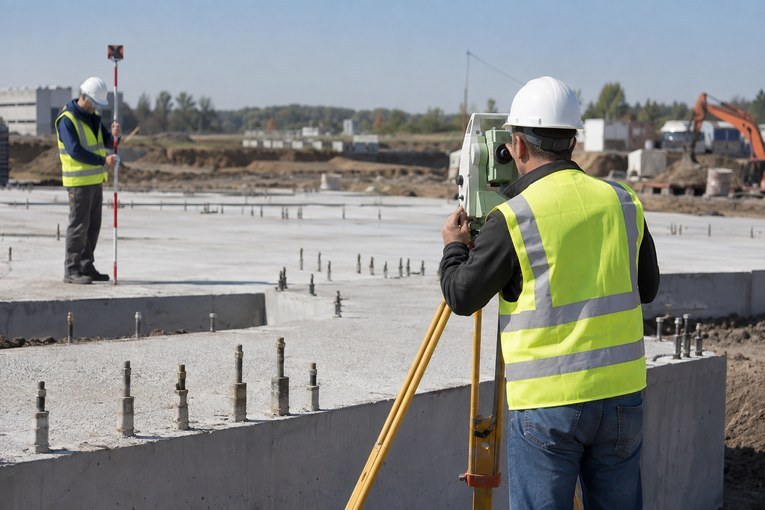

- Выполнить полевые измерения. Снять плановое и высотное положение предусмотренных элементов.
- Рассчитать отклонения. Сопоставить фактические значения с теми же проектными ориентирами.

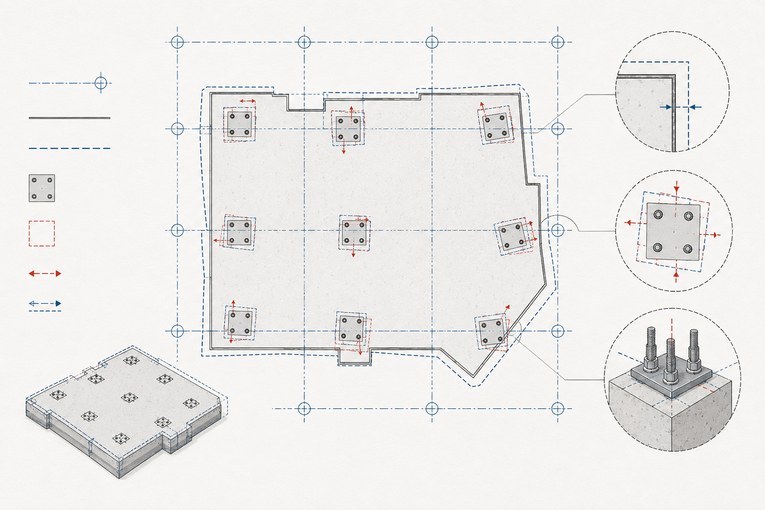

- Оформить графическую часть. Показать направления отклонений, единицы, оси, отметки и идентификаторы конструкций.
- Проверить и передать. Сверить схему с полевыми материалами и включить в установленный на объекте комплект.
Если разбивка осей здания выполнялась другой организацией, до исполнительной съемки нужно установить, какая именно основа использовалась и как она передана. Измерение относительно случайной линии опалубки не заменяет привязку к проектным осям.
Как показывать отклонения
На схеме должно быть понятно не только число, но и его смысл. Плановое смещение показывают относительно конкретной оси или проектной грани, высотное — как различие фактической и проектной отметок. Указывают единицы и направление знака.
Нельзя смешивать в одном обозначении:
- фактическую координату и отклонение от проекта;
- расстояние между конструкциями и смещение отдельной грани;
- абсолютную отметку и превышение над временным репером;
- результат съемки опалубки и результат съемки готового бетона.
Графика должна позволять проверить наиболее неблагоприятные места, а не скрывать их средним значением. Если поверхность имеет локальный перепад, нескольких точек по углам может быть недостаточно.
Где брать допустимые отклонения
Универсального допуска «для фундамента» не существует. Значение зависит от типа конструкции, контролируемого параметра, материала, технологии и следующего монтажного этапа. Критерии ищут в рабочей документации, проекте производства работ, профильном своде правил и документах системы контроля качества.
Самостоятельно переносить число из чужой схемы опасно. Допуск на отметку основания, положение опалубки, готовую монолитную грань и анкерную группу относится к разным операциям. Кроме того, точность измерения должна позволять надежно оценить соответствие выбранному критерию.
Если найден выход за проектное значение, геодезист показывает его фактически. Решение о приемке, исправлении или согласовании принимает уполномоченный участник с привлечением проектировщика, когда это требуется.
Фундамент готов к следующему этапу?
ТопГео выполнит исполнительную съемку фундамента, покажет фактические оси, отметки и согласованные параметры и подготовит схему для проверки строительным контролем.
Заказать исполнительную съемкуКто проверяет и подписывает документ
Состав участников определяется видом документа и организацией строительства. Исполнитель подтверждает результаты измерений и оформление. Строительный контроль проверяет соответствие и комплектность в пределах своих полномочий. При отклонении, требующем проектного решения, одного согласия геодезиста недостаточно.
Перед подписью полезно проверить:
- совпадает ли название конструкции с проектом и актом;
- указана ли версия рабочего чертежа;
- все ли нужные оси и отметки присутствуют;
- различимы ли проектные и фактические значения;
- понятны ли знак и направление отклонения;
- соответствует ли дата реальному этапу работ;
- приложены ли схема и иные материалы к правильному акту;
- совпадает ли электронная версия с передаваемым экземпляром.
Частые ошибки
- Съемку заказывают после монтажа колонн, когда часть опор недоступна.
- На схеме есть размеры, но нет проектных осей.
- Отметки подписаны без указания системы высот или исходного репера.
- Анкеры измерены выборочно, хотя монтаж зависит от всей группы.
- Проект изменился, а сравнение выполнено со старым листом.
- Отклонения показаны без направления и единиц.
- В документ переносят допустимые значения из другого типа конструкции.
- Схему опалубки выдают за контроль готового фундамента.
