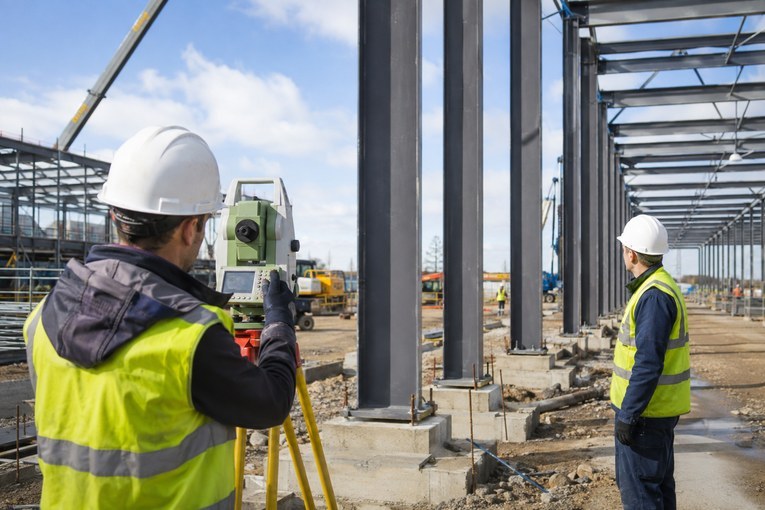

Как проверяют положение и вертикальность колонн после установки
Колонна может стоять на проектной отметке, но быть смещена в плане или иметь наклон. Поэтому исполнительная схема монтажа не ограничивается одной точкой. Она связывает фактическое положение низа и верха элемента с разбивочными осями, опорной поверхностью и проектным положением каркаса.
Короткий ответ. Для колонн контролируют плановое положение, высотную посадку и вертикальность. Набор точек, момент измерений и допустимые отклонения зависят от типа элемента, узла опирания, стадии закрепления и требований проекта.
Зачем нужна отдельная исполнительная схема
Разбивка показывает монтажникам, где должен находиться элемент. Исполнительный контроль отвечает на другой вопрос: где он оказался после установки и закрепления. Эта информация нужна до того, как ошибка перейдет в ригели, фермы, стеновые панели, ограждения и оборудование.
Схема помогает:
- проверить положение ряда и отдельных колонн относительно проектных осей;
- оценить отметки опорных поверхностей или характерных точек;
- определить наклон в двух направлениях;
- увидеть систематический сдвиг нескольких элементов;
- передать фактическую геометрию следующему монтажному этапу;
- включить проверяемый результат в исполнительную документацию.
Нормативный контур зависит от проверяемого элемента. Геодезическую организацию работ сверяют с карточкой СП 126.13330.2017. Требования к составлению итоговой схемы проверяют по редакции 51872-2024. Для технологии установки и приемки конкретного типа несущего элемента используют проект и подходящий раздел СП 70.13330.2012.
Что измеряют
| Параметр | Что сравнивают | Для чего нужен результат |
|---|---|---|
| Положение низа в плане | Фактическую ось, грань или центр с проектной осью | Проверка посадки на фундамент или опору |
| Положение верха в плане | Фактическую точку с проектным положением | Оценка вертикальности и готовности к монтажу следующего яруса |
| Высотная отметка | Опорную поверхность или контрольную точку с проектной отметкой | Контроль уровня и совместимости сопряжений |
| Наклон | Разность положения низа и верха в двух направлениях | Выявление отклонения от вертикали |
| Шаг и створ ряда | Взаимное положение нескольких элементов | Поиск накопленного или систематического смещения |
| Закладные и оголовки | Положение деталей, от которых зависит соединение | Проверка монтажного узла по заданию |
Точки выбирают так, чтобы они действительно описывали геометрию элемента. Измерение одной доступной грани без знания размера и ориентации профиля может не определить положение оси.
Стальные и железобетонные колонны: разница контроля
Стальные колонны
Для стальной колонны важны положение анкерной группы и опорной плиты, ориентация сечения, положение низа и верха, а также стадия закрепления. Элемент может менять положение во время выверки и затяжки соединений, поэтому нужно понимать, является ли замер предварительным или приемочным.
Температура способна влиять на длинные металлические элементы. Условия наблюдений и требования проекта учитывают при выборе времени и методики, особенно когда ожидаемая величина сопоставима с точностью контроля.
Сборные железобетонные колонны
Проверяют посадку в стакан или на опорный узел, положение оси, отметку, вертикальность и закрепление. Доступные грани могут иметь собственные особенности изготовления, поэтому связь измеряемой поверхности с проектной осью должна быть определена заранее.
Монолитные колонны
До бетонирования контролируют опалубку и выпуски, после распалубки — фактическую конструкцию. Схема опалубки предупреждает ошибку, но не заменяет контроль готового монолита.
В какой момент проводить съемку
Один и тот же элемент может измеряться несколько раз:
- перед монтажом — опорная поверхность, анкеры и осевые риски;
- во время выверки — оперативное положение для корректировки;
- после временного закрепления — устойчивость достигнутого положения;
- после окончательного закрепления — приемочное фактическое положение;
- после монтажа сопрягаемых элементов — при необходимости контроль сохранения геометрии.
В исполнительном документе нужно обозначить, какой стадии соответствует результат. Смешение предварительного замера с окончательным делает схему недостоверной.
Порядок геодезического контроля колонн
- Проверить исходные оси и отметки. Использовать актуальную разбивочную основу и проект.
- Идентифицировать элемент. Связать марку колонны, оси, этаж или ярус с рабочим чертежом.
- Согласовать точки контроля. Определить измеряемые грани, центры, низ, верх и опорную отметку.
- Измерить положение в двух направлениях. Не ограничиваться одной плоскостью, если проект требует пространственного контроля.
- Рассчитать фактические отклонения. Сохранить знак, направление и связь с проектной осью.
- Проверить качество наблюдений. Исключить ошибку пункта, идентификации или наведения.
- Оформить схему. Показать стадию закрепления, значения и элементы, требующие решения.
Если разбивку осей и контроль выполняют разные специалисты, передачу основы оформляют так, чтобы обе работы использовали одни и те же проектные ориентиры.

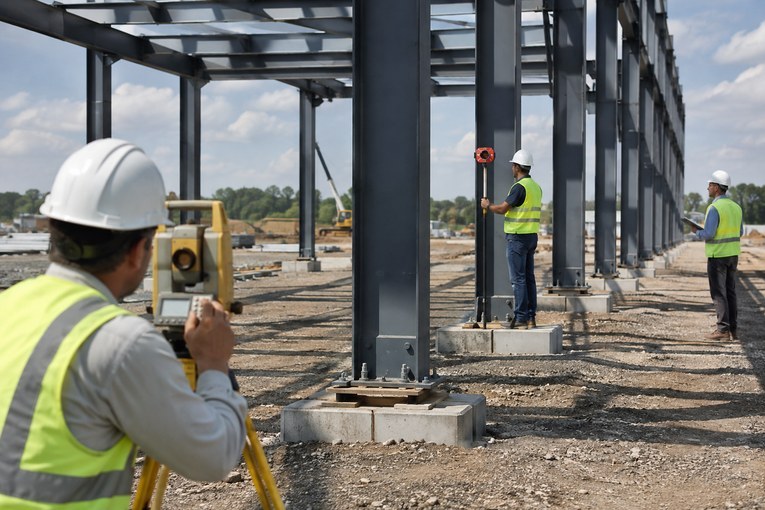

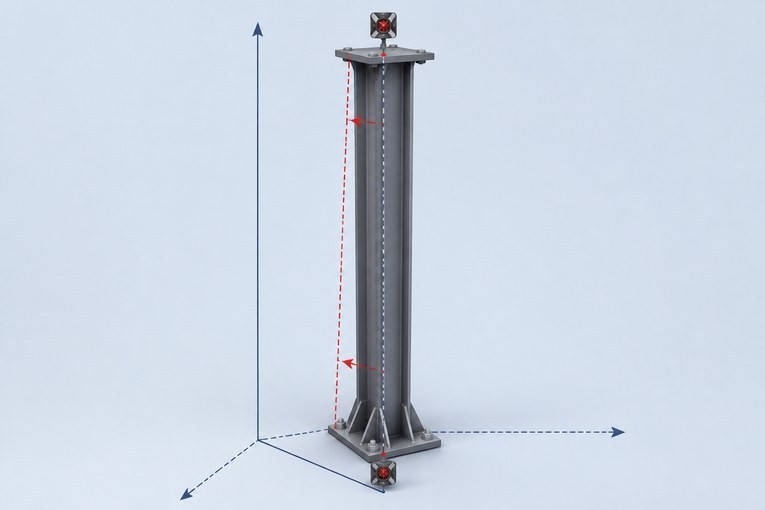

Как определить вертикальность
Наклон получают сравнением положения характерных точек на разных высотах. Контроль выполняют в двух направлениях, связанных с проектными осями или гранями. Для сложного сечения заранее устанавливают, какую поверхность или геометрический центр считают представителем оси колонны.
Лазерная линия, отвес или строительный уровень могут помогать монтажнику при оперативной выверке. Но приемочный метод должен обеспечивать требуемую точность, прослеживаемость и оформление результата. Выбор средства зависит от высоты, доступности, условий площадки и установленного критерия.
Ошибки возникают, когда:
- измеряют только низ и предполагают положение верха;
- сравнивают разные грани без учета размера сечения;
- контролируют вертикальность лишь в одной плоскости;
- не различают деформацию самого элемента и его общий наклон;
- выполняют измерение до окончательного закрепления, а выдают как приемочное.
Где брать допустимые отклонения
Значение выбирают по типу конструкции, операции, проекту и актуальному нормативу. Нельзя использовать один предел для стальной, сборной железобетонной и монолитной колонны. Также различаются отклонения опоры, положения оси, отметки и вертикальности.
Документ 58942-2020 помогает понять систему назначения технологических границ, а 58943-2020 — как организуют проверку геометрии. Число для конкретной колонны все равно подтверждают по проекту и норме именно для ее материала, узла и стадии установки.
Если отклонение превышено, его не удаляют из схемы. Геодезист подтверждает фактическое положение, а решение об исправлении или согласовании принимает уполномоченный участник с привлечением проектировщика.
Нужно проверить смонтированные колонны?
ТопГео выполнит исполнительную геодезическую съемку положения и вертикальности колонн по согласованным осям и параметрам и подготовит схему для строительного контроля.
Заказать контроль колоннЧто показывать на исполнительной схеме

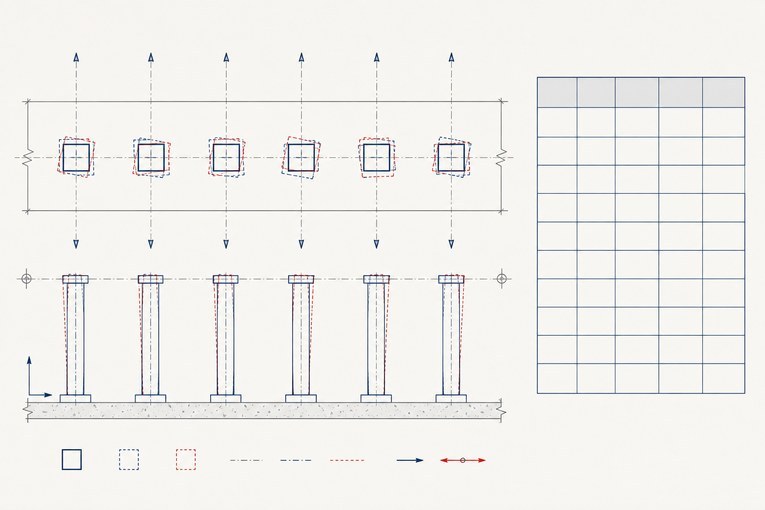

Документ должен связывать каждую колонну с планом осей и проектной маркой. Обычно показывают фактические отклонения низа и верха, высотные данные, направление смещения, единицы, стадию закрепления и использованные ориентиры. Для ряда удобно дать план и ведомость, но таблица не должна лишать результат пространственного смысла.
Перед передачей проверяют:
- марки всех контролируемых колонн;
- соответствие актуальной версии проекта;
- положение низа и верха в нужных направлениях;
- опорные отметки и проектные значения;
- знаки, стрелки и единицы отклонений;
- дату и стадию закрепления;
- подписи и связь со смежными исполнительными документами;
- совпадение электронного и передаваемого экземпляров.
