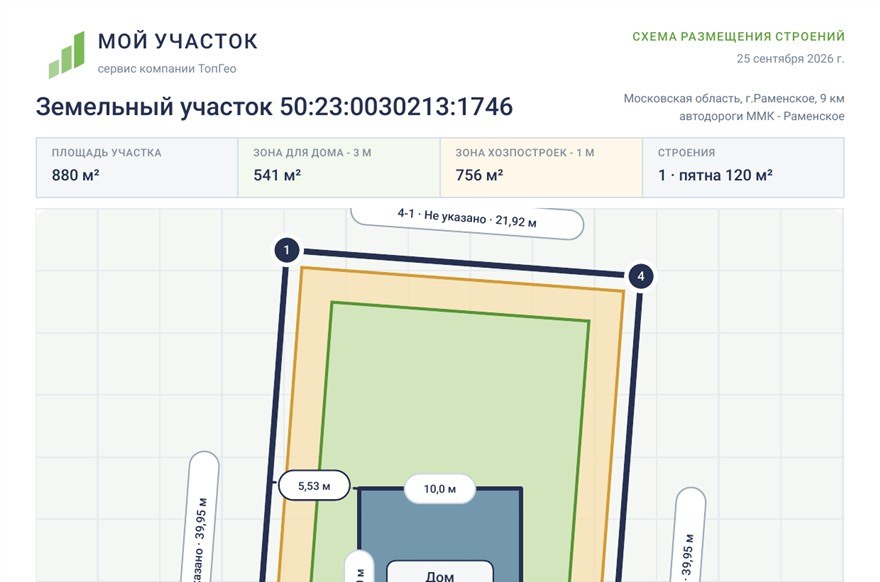

Как визуально разместить дом, баню и гараж на кадастровом контуре
Дом удобно двигать по участку до того, как его положение окажется зафиксировано в проекте и на местности. Онлайн-сервис ТопГео загружает кадастровый контур, позволяет задать размеры строения, повернуть его и сравнить несколько вариантов. На выходе получается наглядная схема A4 с расстояниями до границ.
Редактор работает в браузере. Можно добавить дом, баню, гараж или хозяйственную постройку, изменить размеры и угол, а затем скачать лист A4.
Открыть сервис размещения
Для чего нужен предварительный план
Владельцу участка редко нужно проверить только один прямоугольник. На одной земле предстоит увязать дом, въезд, гараж, баню, хозяйственную зону и свободное пространство. Даже на прямоугольном контуре варианты отличаются: здание можно сдвинуть к одной стороне, повернуть, освободить место перед фасадом или сохранить более широкий проход вдоль стены.
Редактор помогает ответить на геометрические вопросы до детальной разработки:
- помещается ли дом выбранного размера внутри рабочей зоны;
- сколько пространства остаётся с каждой стороны;
- удаётся ли добавить гараж или баню, не перекрывая другой объект;
- как меняется схема после поворота здания;
- какой вариант понятнее показать архитектору, геодезисту или членам семьи.
Это именно черновая компоновка. Сервис не выбирает конструкцию фундамента, не рассчитывает подъезд техники и не определяет юридическую допустимость строительства.
Что загружается по кадастровому номеру

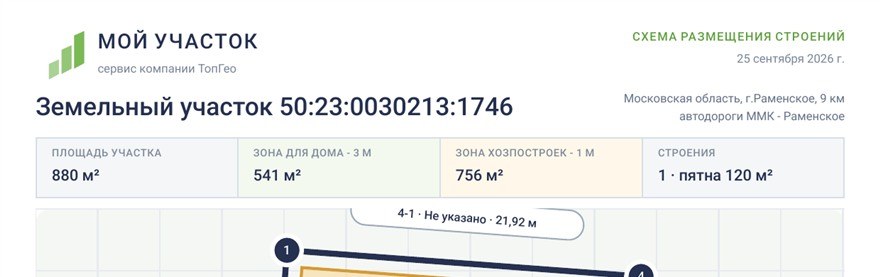

После ввода номера редактор показывает сохранённый кадастровый контур и его площадь. На испытанном участке площадью 880 м² сервис выделил две рабочие области: 541 м² для жилого дома с заданным отступом 3 м и 756 м² для хозяйственных построек с отступом 1 м.
Эти величины полезны для первого сравнения, но их нельзя выдавать за готовое заключение о возможности строительства. Сам сервис прямо отделяет рабочую геометрию от красных линий, местных правил землепользования и застройки, ЗОУИТ, противопожарных требований и других ограничений.
Если границы участка не загружаются или вызывают сомнение, сначала нужно проверить сведения ЕГРН. Визуальная компоновка имеет смысл только тогда, когда исходный контур соответствует той земле, с которой работает собственник.
Как добавить дом: пошаговая инструкция
- Откройте редактор. Перейдите на страницу «Разместить дом» и выберите сохранённый участок либо введите кадастровый номер.
- Нажмите «Добавить строение». Выберите жилой дом или хозяйственную постройку. Для гаража, бани и сарая используется второй вариант.
- Задайте подпись и размеры. Укажите длину, ширину и высоту. Подпись появится на карте и в печатной схеме.
- Выберите первое положение. Строение можно поставить в центре либо предварительно привязать к одной из сторон участка.
- Переместите и поверните объект. Прямоугольник перетаскивается мышью, а круглая ручка меняет угол. Редактор пересчитывает расстояния до границ.
- Добавьте остальные постройки. Повторите действия для гаража, бани и хозяйственных объектов, чтобы оценить всю компоновку, а не только дом.

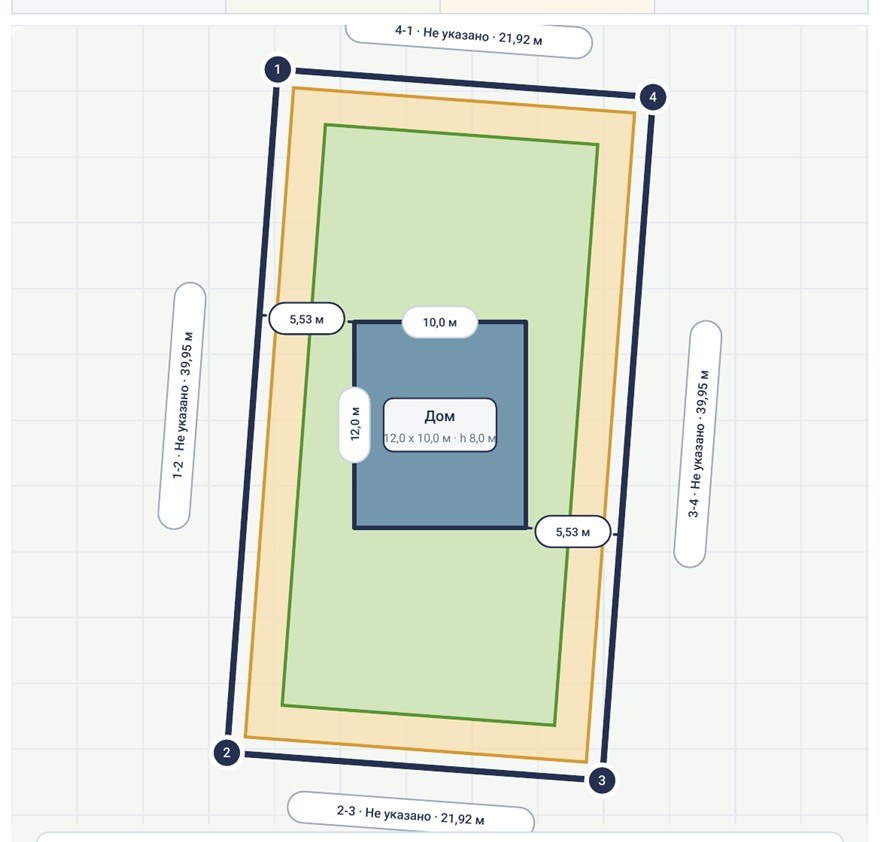

В примере на скриншоте добавлен дом 12×10 м высотой 8 м. Площадь его пятна составляет 120 м². При центральном положении редактор показывает по 5,53 м до двух боковых сторон. После перемещения или поворота эти значения изменятся.
Как сравнивать разные варианты
Не пытайтесь сразу найти единственное «правильное» положение. Практичнее сохранить несколько логичных сценариев и сравнить их по одним критериям.
Первый вариант можно строить вокруг въезда: оставить место для машины, разворота и прохода к дому. Второй — вокруг двора и сада. Третий — вокруг рельефа, если на участке есть выраженный уклон или низкая точка. После этого проектировщик сможет увидеть, какие пожелания владельца действительно помещаются в контур.
Для осмысленного сравнения полезно отмечать характер сторон: дорога, улица, соседи, лес, поле или водоём. Эти подписи не меняют правовой статус границы, но делают печатный лист понятнее человеку, который впервые видит участок.
Что показывают расстояния на схеме
Цифры возле строения — геометрические расстояния от его контура до сторон выбранного земельного участка. Они помогают заметить, что дом слишком приблизился к одной границе или оставил неудобную узкую полосу.
Но совпадение с рабочим отступом ещё не означает, что положение согласовано. На результат могут влиять:
- красные линии и градостроительный план земельного участка;
- виды разрешённого использования и местные ПЗЗ;
- охранные, санитарные и иные ЗОУИТ;
- фактическое положение соседних зданий и требования пожарной безопасности;
- подземные и наземные инженерные сети;
- рельеф, водоотвод и характеристики грунтов;
- существующие деревья, колодцы, септик и подъезд к стройплощадке.
Поэтому редактор отвечает на вопрос «как выглядит выбранная компоновка», но не подменяет проверку документов и местности.
Зачем скачивать лист A4
После расстановки объектов сервис формирует печатную схему. На листе остаются кадастровый номер, площадь земли, рабочие зоны, размеры строения, расстояния до границ и подписи сторон.
Такой файл удобно использовать в разговоре с архитектором: вместо фразы «хочу дом примерно посередине» у заказчика появляется конкретная гипотеза. Геодезисту схема помогает понять желаемое расположение, а владельцу — сравнить версии без повторного рисования от руки.
Лист A4 не является разбивочным чертежом. Координаты проектных осей и точное положение здания для выноса на местность должны поступить из согласованной проектной документации.
Когда понадобится топографическая съёмка
Кадастровый контур показывает границу по реестровым сведениям, но не описывает всю фактическую площадку. На нём нет полного набора высот, деревьев, заборов, опор, канав, люков и коммуникаций, которые учитывает проектировщик.
Топографическая съёмка нужна, когда предварительную компоновку переводят в проектное решение. Она даёт фактическую основу в принятой системе координат и высот. Состав отображаемых объектов согласуют по задаче; сама съёмка также не принимает архитектурное решение вместо проектировщика.
ТопГео выполнит топографическую съёмку участка для строительства: зафиксирует фактические объекты и рельеф, подготовит план и передаст материалы проектировщику. Состав работ согласуется по территории и будущему объекту.
Заказать топосъёмку для строительстваКак перейти от картинки к строительству
Предварительная схема полезна, если после неё идёт проверяемая последовательность действий:
- Сравнить два-три варианта в онлайн-редакторе и выбрать базовую компоновку.
- Проверить градостроительные документы, ограничения и доступные сведения об инженерных сетях.
- Получить фактическую основу участка и необходимые инженерные данные.
- Передать проектировщику схему пожеланий вместе с документами и результатами изысканий.
- После утверждения проекта вынести оси здания на местность геодезическими методами.
Если на любом этапе обнаружено ограничение, корректировать лучше цифровую схему, а не уже залитый фундамент. В этом и состоит практическая ценность предварительной визуализации.
Итог
Онлайн-планировка помогает увидеть будущую застройку на настоящем кадастровом контуре, а не на условном прямоугольнике. Пользователь задаёт размеры, перемещает и поворачивает объекты, сравнивает расстояния и получает понятную схему A4.
Главное — правильно понимать границу результата. Редактор ускоряет выбор варианта, но разрешённое место строительства определяется по совокупности документов, ограничений и фактических данных площадки. Поэтому удачная схема становится хорошим заданием для следующего этапа, а не разрешением начинать земляные работы.
