Что серия Leica RTC меняет в полевом цикле геодезиста

В июне 2026 года Leica Geosystems представила новую серию наземных лазерных сканеров: RTC300, RTC500 и RTC700. Производитель объединил в одной платформе три уровня производительности и добавил Livelink — связку сканера, полевого приложения Leica Cyclone FIELD 360 и Hexagon GeoCloud. Главная идея не сводится к более быстрому вращению прибора: поле и офис должны видеть ход съёмки до завершения выезда.

Производитель заявляет, что линейка заменяет RTC360/LT и ScanStation P30/P40/P50. Это не одна следующая версия RTC360, а попытка закрыть общей аппаратной платформой широкий диапазон задач — от динамичных строительных площадок до протяжённых съёмок с высокими требованиями.

Что именно представил производитель

RTC300, RTC500 и RTC700 имеют одинаковую внешнюю платформу, встроенный экран, HDR-камеры, накопитель 512 ГБ, инерциальные датчики и подключение к Cyclone FIELD 360. Разница — в скорости, рабочей дальности, доступном разрешении и специализированных измерительных функциях.

По техническому листу, для RTC300 полный сферический скан вместе с HDR-панорамой при разрешении 6 мм на 10 м занимает примерно 2 минуты 30 секунд. Для RTC500 и RTC700 производитель указывает около 1 минуты 40 секунд. Цветная сферическая съёмка занимает 30 секунд.

Заявления «до 3,5 раза быстрее» и «более чем на 35% точнее ближайшего конкурента» принадлежат производителю. Без описания сравниваемой версии, режима, отражающей способности поверхности и методики испытаний эти проценты нельзя переносить на любую площадку. Для инженера полезнее смотреть на конкретные параметры: рабочий диапазон, разрешение, точность отдельной точки, условия измерений и время полного цикла.

Официальные фотографии трёх исполнений доступны на странице RTC Series. В этой статье используются собственные поясняющие визуализации процесса, а не имитации фирменных приборов.

Livelink: главное изменение находится не в корпусе

Обычная схема наземного лазерного сканирования разделяет поле и офис. Бригада выполняет ряд позиций, просматривает материал на месте, затем передаёт массив для окончательного совмещения и оценки. Если после обработки обнаруживается непокрытая зона за оборудованием, лестницей или конструкцией, приходится возвращаться на территорию.

Livelink меняет момент получения обратной связи. Сканер соединяется с Cyclone FIELD 360, а рабочая сцена синхронизируется с Hexagon GeoCloud. Полевые и удалённые специалисты видят позиции, предварительные данные, заметки и ход покрытия. Несколько приборов способны работать совместно.

Практический цикл выглядит так:

Важное уточнение: «в реальном времени» не означает мгновенную передачу полного готового облака со всей детализацией. В официальном описании речь идёт о синхронизации предварительных представлений и метаданных, достаточных для наблюдения за прогрессом и оценки покрытия. Финальный комплект по-прежнему требует камерального этапа.

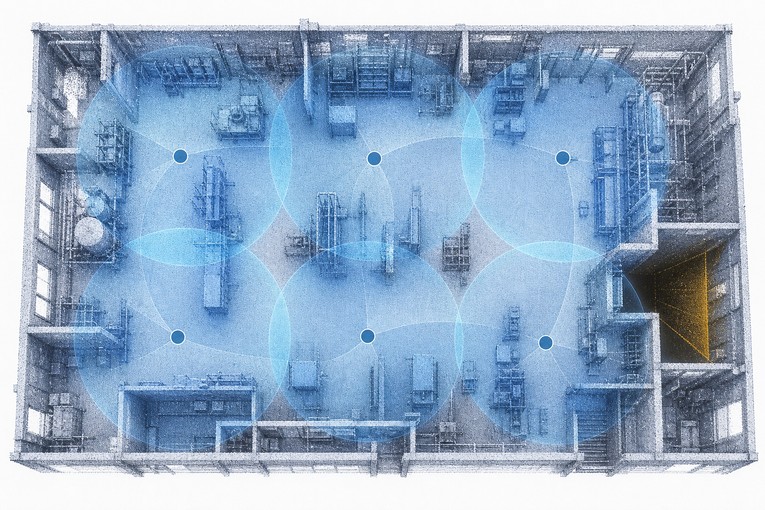

Почему обнаружение пропусков важно

Сканер измеряет только видимые поверхности. Колонны, станки, мебель, трубопроводы и временные конструкции создают тени. Даже очень плотное облако не содержит геометрию там, куда не дошёл луч.

Проблема проявляется не числом измерений, а отсутствием нужной поверхности. Например, для реконструкции критичным бывает узел примыкания перекрытия; для обмеров — участок стены за оборудованием; для промышленной задачи — фланец или трасса, которые должны войти в цифровое представление. Если пропуск обнаружен после закрытия площадки или демонтажа лесов, стоимость возвращения бывает выше экономии на полевой оценке.

Livelink полезен именно как организационный слой: позволяет раньше задать вопрос «достаточно ли данных для результата?». Но ответ всё равно зависит от технического задания. Если заранее не определены обязательные зоны, точность и формат выдачи, даже полная на вид сцена не обязательно отвечает задаче проектировщика.

Подробно о составе выдачи и приёмке файлов ТопГео рассказывает в материале «Что такое облако точек и что должен получить заказчик».

Чем новая серия отличается от привычного наземного сканирования

Сам физический принцип остаётся знакомым: прибор измеряет направления и расстояния до множества поверхностей, формируя пространственную выборку. Затем отдельные позиции совмещают и при необходимости привязывают к проектной или геодезической системе координат.

Новизна RTC Series сосредоточена в другом:

• Одна платформа охватывает три уровня рабочего диапазона и производительности;
• VIS отслеживает перемещение прибора и помогает автоматической регистрации на месте;
• Автоматическая калибровка выполняется во время обычной съёмки и показывает состояние в интерфейсе;
• Livelink связывает нескольких операторов и офис с общей сценой;
• Платформа предусматривает переход между уровнями производительности без обязательной замены всей системы — конкретные условия такого обновления следует уточнять у поставщика;
• Старшее исполнение получает более плотный режим Area Scan и расширенные геодезические сценарии.

Это развитие не отменяет традиционные процедуры. Если выдача должна находиться в заданной системе координат и высот, необходимы опорные пункты, марки, независимые измерения, схема привязки и отчёт о качестве. Автоматическое совмещение ускоряет процесс, но итог необходимо сверять с требованиями конкретного задания.

Три уровня результата, которые нельзя смешивать

Обсуждение скорости часто объединяет разные этапы в одно обещание. На практике заказчик получает ценность только тогда, когда измерения последовательно превращаются в пригодный комплект.

Первый уровень — первичный захват. Здесь важны видимость поверхностей, расположение стоянок, разрешение, состояние атмосферы, устойчивость установки и отсутствие случайных препятствий. Высокая частота импульсов сокращает экспозицию, но сама по себе не гарантирует, что нужная грань, ниша или узел попали в поле зрения.

Второй уровень — организация массива. Отдельные позиции требуется объединить, связать с координатной основой, очистить от помех и снабдить понятными именами. Облачная координация помогает раньше увидеть геометрию, однако не превращает сырой набор в подтверждённый инженерный материал.

Третий уровень — конечная выдача. Одному специалисту достаточно E57 с отчётом о взаимной увязке, другому требуются сечения DWG, ортогональные изображения или BIM. Эти продукты отличаются трудоёмкостью и правилами приёмки. В договоре разумно закрепить единицы, систему координат, допустимые пустоты, обязательные участки, форматы, контрольные расстояния и перечень производных документов.

Именно поэтому сравнивать решения только по миллионам измерений в секунду некорректно. Экономию следует считать до момента, когда получатель открыл файлы, выполнил пробные замеры и подтвердил пригодность комплекта для следующего этапа.

Где технология может дать реальную экономию

Промышленные предприятия

В цехе много перекрывающих друг друга конструкций: колонн, уровней, труб, кабельных лотков и оборудования. Одновременная работа нескольких операторов и поиск теневых зон особенно полезны, если доступ ограничен сменой или остановкой производства.

Реконструкция и BIM

При реконструкции важна не просто красивая панорама, а полнота поверхностей, из которых будут строиться планы, разрезы и BIM. Связка поле–офис позволяет проектировщику раньше заметить, что конкретный узел снят недостаточно подробно. Для выпуска чертежей или информационной модели само облако дополняют профессиональными обмерными работами.

Мосты и инфраструктура

Запас рабочего диапазона старшей версии полезен там, где невозможно поставить прибор близко к каждой части сооружения. Однако видимость, отражающая способность, транспорт, вибрации и требуемая точность оцениваются отдельно: паспортный предел не равен гарантированному расстоянию до любой поверхности.

Объекты культурного наследия

Плотная съёмка помогает фиксировать сложный декор, деформации поверхности и фактическую геометрию. Но сканирование не определяет состав материала и причины повреждений — для этого нужны обследования и профильные специалисты.

Крупные помещения и строительные площадки

Для регулярной фиксации состояния стройки важны скорость повторяемых стоянок и ранняя передача данных. Здесь RTC300 либо RTC500 иногда рациональнее максимальной конфигурации: выбор зависит от расстояний и требуемого результата, а не от старшинства исполнения.

Что российской компании нужно проверить до закупки

Технические характеристики — только часть решения. Линейка тесно связана с программным обеспечением и облачным рабочим процессом. До расчёта окупаемости стоит провести пилотную съёмку на типичной площадке.

Наличие техники само по себе не повышает качество результата. Экономический эффект появляется, когда компания меняет организацию: заранее определяет критерии полноты, обучает полевую и офисную команды взаимодействию и измеряет долю повторных выездов.

RTC300, RTC500 или RTC700: как выбирать

Правильный выбор начинается с перечня типовых работ, расстояний, обязательной точности и конечных файлов. Демонстрация на удобном выставочном стенде не заменяет тест в реальном цехе, на фасаде или строительной площадке.

Насколько серия интересна для российских геодезистов

Технологически направление перспективно. Оно переносит оценку качества ближе к моменту измерения и делает полевую бригаду частью единого цифрового процесса. Особенно заметен эффект там, где повторный доступ дорог, обстановка быстро меняется или несколько команд действуют параллельно.

Но оценивать нужно не только сканер. Сильная сторона RTC Series — экосистема, и она же создаёт зависимость от связи, облака, лицензий, форматов и поддержки. Компании, которая получает от заказчика запрет на внешнее облачное хранение либо работает без устойчивого канала, часть преимуществ Livelink бывает недоступна. Это не делает прибор бесполезным, но меняет расчёт окупаемости.

Для заказчика практический вывод проще: технология ценна, если помогает получить полный и проверяемый комплект с первого выезда. При выборе исполнителя следует спрашивать не марку сканера, а обязательные зоны, точность, способ приёмки, систему координат, форматы и готовность результата для дальнейшего использования.

Источники

• Leica Geosystems: официальный анонс новой серии RTC
• Leica RTC Series: модели и официальный раздел продукта
• Leica RTC Series: технический лист
• Leica Geosystems: техническое описание Livelink
• Leica Geosystems: условия использования материалов и изображений
