Как обследуют фундамент перед реконструкцией здания

Реконструкция меняет исходную задачу здания. Надстройка увеличивает вертикальные усилия, новый подвал меняет работу основания, крупный проём перераспределяет потоки сил, а замена назначения вводит другие эксплуатационные воздействия на перекрытия и опоры. Даже фундамент без видимых трещин нельзя автоматически считать пригодным для новой схемы.

Главная ошибка — сначала выбрать технологию усиления, а потом искать подтверждение. Обследование должно сравнивать несколько технически возможных сценариев на одинаковой фактической основе.

Какие решения зависят от обследования

Если проектировщику передают только глубину и ширину ленты, он не получает сведений о прочности материала, армировании, дефектах, грунте под подошвой и изменениях уровня воды. Такой набор не позволяет доказать пригодность сохраняемой конструкции.

Что проверяют у существующего фундамента

Геометрию и конструктивную схему

По архивным чертежам нельзя гарантировать, что фундамент построен без изменений. В шурфах и по результатам обмерных работ уточняют тип, размеры, отметки, уступы, сопряжения, положение опор и отличие факта от проекта.

Количество и положение шурфов определяют по неоднородности здания, повреждениям, будущей схеме нагрузок и доступности. Один удобный шурф у входа не характеризует автоматически весь периметр.

Материал и повреждения

Для бетона, железобетона, бутовой или кирпичной кладки применяют разные методы. Фиксируют трещины, выкрашивание, коррозию, увлажнение, разрушение швов, дефекты гидроизоляции и следы прежнего усиления. Неразрушающие измерения при необходимости подтверждают отбором образцов и лабораторными испытаниями.

Грунт под подошвой и подземную воду

Фундамент и основание работают совместно. Через геологические изыскания уточняют слои, их состояние и неоднородность, наличие техногенной засыпки, воду и процессы, способные изменить деформируемость.

Скважины и шурфы назначают под вопрос реконструкции. Архивная геология может быть полезна для ориентации, но её применимость проверяют по месту, глубине, давности и изменениям площадки.

Пространственные деформации

Карта трещин показывает повреждения, а геодезические измерения помогают установить перекосы, осадки и крен. При признаках активного процесса организуют геотехнический мониторинг до вмешательства и продолжают его на ответственных этапах работ.

Как проходит обследование перед реконструкцией

Полевой этап нельзя окончательно назначить до понимания будущего решения. Например, для надстройки критичны участки максимального прироста нагрузок, а для подвала — отметки подошвы, вода, этапность отрывки и устойчивость существующих стен.

Причинная связь: что нельзя пропустить

Эта таблица полезна и для технического задания: каждый вид работ должен закрывать конкретную неопределённость проектировщика.

Когда нужны шурфы, а когда — скважины

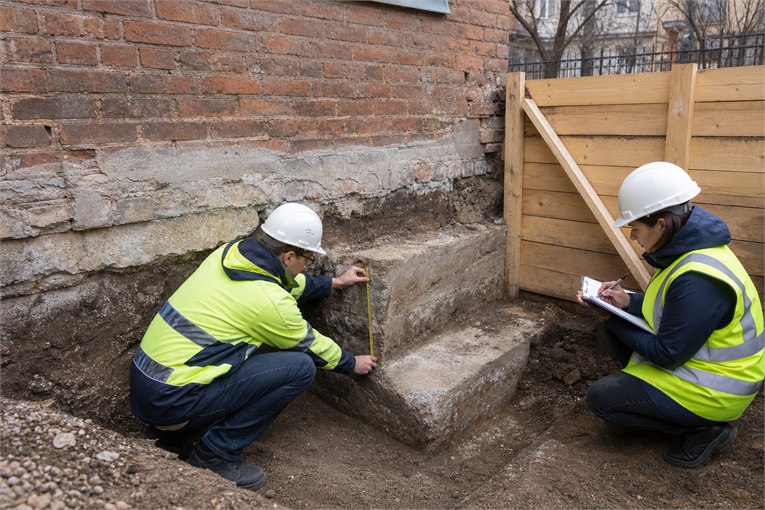

Шурф раскрывает фундамент и контакт у его подошвы. Он нужен для размеров, материала, состояния гидроизоляции и локального исследования основания. Скважина показывает инженерно-геологический разрез глубже и дальше от открытой конструкции. Эти методы дополняют, но не заменяют друг друга.

Схему выработок выбирают с учётом:

• разных конструктивных частей и периодов строительства;
• зон трещин, крена или локальных осадок;
• мест будущего прироста усилий;
• подвала, пристроек и примыканий;
• возможности безопасно отрыть фундамент без его ослабления;
• ожидаемой глубины зоны влияния.

Шурф выполняют по проекту или программе с мерами безопасности. Нельзя одновременно оголять протяжённый участок старой кладки без оценки устойчивости и крепления.

Как результаты превращаются в вариант реконструкции

Обследование не обязано выдавать единственную технологию. Полезнее сравнить сценарии по ограничениям.

Решение «реконструировать или снести» нельзя принимать только по возрасту здания или наличию трещин. Сравнивают фактическую пригодность конструкций, объём усиления, ограничения площадки, проектную ценность сохраняемой части и риски производства работ. Полезно отдельно оценить временные крепления и последовательность переключения опор: технически работоспособная постоянная схема может оказаться слишком рискованной на промежуточном этапе.

Что передать в техническом задании

Заказчику полезно указать:

• адрес, назначение и этап проектирования;
• планы существующего здания и будущей реконструкции;
• предполагаемые изменения силовой схемы и подземной части;
• известные дефекты, аварии и ремонты;
• требуемый формат расчётов и цифровых материалов;
• необходимость мониторинга во время работ;
• ограничения доступа, режима предприятия и вскрытия отделки.

Если проект будущего состояния ещё не определён, обследование можно разделить на этапы. Сначала собирают базовые сведения и исключают заведомо непригодные варианты, затем детализируют программу под выбранную концепцию.

Что должно быть в заключении

В результате должны быть однозначно идентифицированы обследованные участки, методы и границы выводов. Для проектировщика нужны:

• фактическая схема и размеры;
• характеристики материалов и грунтов с источником каждого значения;
• карта дефектов и деформаций;
• результаты вскрытий и испытаний;
• расчётные предпосылки и проверяемые модели;
• категория технического состояния;
• ограничения по эксплуатации и производству работ;
• варианты усиления и требования к следующему этапу проектирования;
• программа наблюдений, если требуется контроль деформаций.

Отчёт без связи с будущими нагрузками может описывать сегодняшнее состояние, но не отвечает на вопрос о реконструкции.

Источники

• ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния»
• СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения», изменение № 1
• СП 22.13330.2016 «Основания зданий и сооружений», изменение № 3
• ГОСТ 5180-2015 «Грунты. Методы лабораторного определения физических характеристик»
