Что показывает план организации рельефа и как его читать

План организации рельефа — это чертеж, по которому существующий участок превращают в пригодную для строительства поверхность. На нем задают будущие высоты и наклоны земли, дорог, площадок и других элементов. Из решения должно быть понятно, откуда и куда пойдет вода, как въезд соединится с улицей и какой перепад получится у каждого входа.

В обиходе документ часто называют планом вертикальной планировки. Его исходником служит топографическая съемка, но эти материалы отвечают на разные вопросы. Съемка сообщает, что находится на местности сегодня. Проект отвечает, какой поверхность должна стать и как этого добиться без проблем при эксплуатации.

Зачем организовывать рельеф участка

Проблемы возникают не из-за самого перепада высот, а из-за неувязанных решений. Если посадку здания назначили отдельно от дороги, у входа появляется ступень или слишком крутой пандус. Если красивую площадку сделали ровной, но не предусмотрели выпуск, после дождя она превращается в чашу. Если высоту участка подняли без проверки границ, вода может уйти к соседям.

Вертикальная планировка связывает эти решения до начала земляных работ. Проектировщик ищет поверхность, при которой одновременно:

• осадки уходят от фундаментов, входов и зон движения;
• проезды и пешеходные пути работают без резких изломов;
• откосы и подпорные конструкции занимают реальное место, а не существуют только в пояснении;
• новая поверхность корректно встречается с улицей, соседними участками и сохраняемым грунтом;
• объем выемки и подсыпки остается обоснованным.

Цель не в том, чтобы выровнять всю территорию. Хорошее решение меняет ровно столько рельефа, сколько нужно для строительства, водоотвода и удобного использования участка.

Где находится план в составе документации

Название зависит от стадии выпуска. В проектной документации высотные решения входят в ПЗУ — схему планировочной организации земельного участка. Постановление Правительства РФ № 87 упоминает в его графической части схему организации рельефа и план земляных масс.

Для рабочих чертежей генерального плана ГОСТ 21.508-2020 использует формулировку «план организации рельефа». Это отдельный лист: разбивка отвечает за положение объектов, инженерные сети — за трассы коммуникаций, благоустройство — за покрытия и оснащение, а рассматриваемый план — за высотную модель территории.

Поэтому три похожих выражения — «схема организации рельефа», «план организации рельефа» и «вертикальная планировка» — нельзя автоматически считать одинаковым результатом. До заказа следует зафиксировать стадию, масштаб, формат выдачи и то, кто будет использовать документ: экспертиза, проектировщики смежных разделов или строительная бригада.

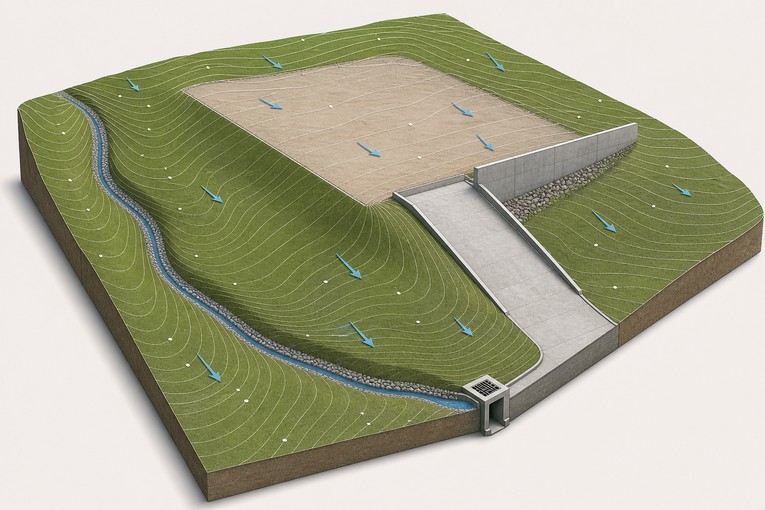

Что показывают на плане организации рельефа

Содержание удобнее воспринимать не как перечень условных знаков, а как четыре слоя информации.

Первый слой фиксирует высотный каркас: здания, входы, проезды, площадки и точки, которые нельзя произвольно поднять или опустить. Второй описывает форму земли — проектными горизонталями либо набором характерных отметок, стрелок и линий перелома. Третий показывает переходы: откосы, подпорные стены, лестницы, пандусы и примыкания к сохраняемой поверхности. Четвертый объясняет водоотвод — низкие места, лотки, канавы, приемные решетки и направление движения воды.

На дорожной части особенно важны продольные изменения: недостаточно подписать начало и конец проезда. Нужно увидеть, где меняется наклон, не возникает ли провал между этими точками и куда попадет сток в самом низком месте.

Фактические и проектные отметки: в чем разница

Фактическую высоту часто называют черной отметкой: ее измеряют на существующей местности. Красная отметка — высота, назначенная проектом. Их разность показывает локальное изменение земли. Положительная величина означает подсыпку, отрицательная — срезку, нулевая — сохранение уровня в данной точке.

Но рабочая отметка — не команда «насыпать здесь столько-то грунта». Слой дорожной одежды, плодородный грунт и конструкция площадки учитываются отдельно. Кроме того, результат зависит от соседних значений: подняв один угол, можно развернуть сток к двери или создать излом проезда. Поэтому цифры читают только вместе с поверхностью и конструкциями.

Два способа показать вертикальную планировку

Проектную форму можно передать двумя способами. Выбор определяется геометрией территории и тем, кому предстоит читать лист.

Для рабочих чертежей стандарт задает обычный шаг проектных горизонталей 0,10 или 0,20 м; при однообразном падении допускается 0,50 м. Эти числа относятся к отображению модели, а не к допустимой строительной погрешности. В варианте с отметками выбирают точки, которые действительно управляют формой: углы и входы, вершины и низины, пересечения дорог, изменения продольного профиля.

Как читать план организации рельефа

Начинать лучше с движения воды, а не с поиска максимальной цифры.

1. Найдите неизменяемые связи. Отметьте въезд с улицы, уровни входов, выпуски водоотвода и места соединения с существующей землей.
2. Проследите путь одной условной капли. От высокой точки проведите ее по стрелкам или перпендикулярно горизонталям до места приема. Путь не должен заканчиваться у фасада или в необъяснимой низине.
3. Пройдите основные маршруты. Проверьте высоты вдоль въезда, тротуара и подхода к каждому входу. Так заметнее резкие переломы, чем при чтении отдельных отметок.
4. Разберите каждый перепад. Если соседние поверхности не сходятся, на чертеже должен появиться откос, лестница, пандус либо подпорная конструкция с занимаемой полосой.

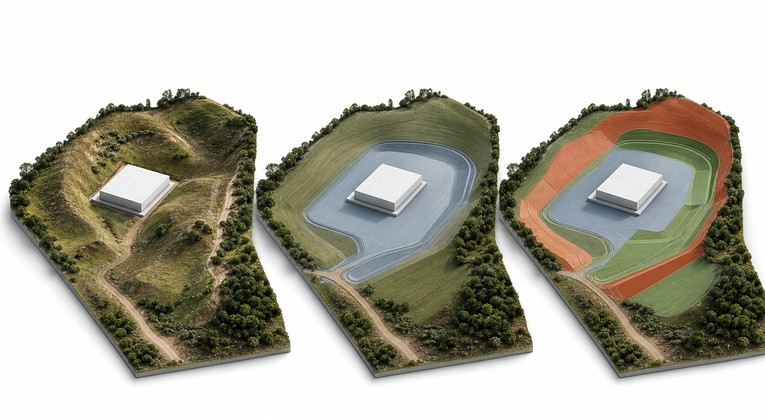

5. Сравните существующее и будущее. Это показывает не только выемку и подсыпку, но и места, где проект может задеть корни сохраняемых деревьев, фундаменты или коммуникации.
6. Сверьте версии смежных листов. Вход, перенесенный архитектором, или решетка, смещенная инженером, способен сделать прежнюю высотную модель нерабочей.

Отдельно проверьте систему высот. Одинаково выглядящие числа из двух файлов бесполезно сравнивать, если они получены в разных системах. Красный флаг — стрелки, сходящиеся в замкнутую чашу без приема воды, либо поверхность, которая внезапно заканчивается на границе проектирования.

Чем план организации рельефа отличается от других планов

Похожие названия часто создают неверные ожидания. Один документ не заменяет другой.

Подробно о вычислении выемки и насыпи ТопГео рассказывает в отдельном материале о картограмме земляных масс. Важно соблюдать последовательность: сначала формируется проектная поверхность, затем ее сравнивают с фактическим рельефом и получают объемы.

Какие исходные данные нужны проектировщику

Полнота исходников напрямую определяет, какие решения можно принять без догадок.

Кроме геодезической основы нужны техническое задание, границы работ, актуальная посадка объектов, архитектурные высоты и сведения об ограничениях. Для сложных условий учитывают результаты инженерно-геологических и гидрометеорологических изысканий. Если съемка не различает кромки покрытий, бровки, низ откоса и другие резкие изменения, требуется уточнение; на небольших территориях может подойти детальная топосъемка для ландшафтных работ.

Как разрабатывают план вертикальной планировки

Последовательность зависит от объекта, но логика всегда идет от ограничений к проверяемой модели.

1. Собирают высотные условия. Геодезическую основу проверяют на актуальность, систему координат и систему высот; из смежных разделов получают фиксированные уровни и границы.
2. Строят модель «до». Из точек и линий рельефа получают поверхность, которая повторяет измеренную местность, включая характерные изломы.
3. Расставляют жесткие точки. В первую очередь связывают улицу, въезды, полы и входы зданий, затем площадки и маршруты.
4. Задают путь воды. Для каждой части территории определяют направление стока и конечную точку — выпуск, канаву, лоток либо дождеприемник.
5. Формируют поверхность «после». Между жесткими точками создают уклоны, а там, где плавного соединения не получается, размещают откос или подпорное решение.
6. Проверяют использование. Модель рассматривают глазами водителя, пешехода, маломобильного посетителя и обслуживающей организации.
7. Сводят дисциплины. Высоты сопоставляют с архитектурой, сетями, дорогами, конструкциями и благоустройством.
8. Считают землю после согласования формы. Подсчет объемов выполняют по принятой поверхности; экономическую корректировку возвращают на инженерную проверку.
9. Выпускают согласованный комплект. Контроль проходит не только сам лист, но и совпадение его версии со связанными материалами.

Нулевой баланс грунта сам по себе не доказывает качество решения. Снижение перевозок полезно только после того, как обеспечены водоотвод, нормальные примыкания и доступность. Иначе сэкономленный грунт оплачивается переделкой покрытий, входов или дренажа.

Частые ошибки

Принять съемку за готовое высотное решение

На съемке есть горизонтали, поэтому лист выглядит законченным. Но они описывают землю до стройки. Если перенести их в рабочий комплект без расчета, поверхность останется случайной относительно новых зданий и покрытий.

Начинать земляные работы по отдельным отметкам

Несколько высот возле здания не определяют пространство между ними. Бригада вынуждена достраивать поверхность на месте, и каждый исполнитель понимает направление уклона по-своему.

Проектировать участок изолированно

Обрезанная по кадастровой границе основа скрывает улицу, соседние высоты и путь выпуска воды. Внутри листа все может выглядеть аккуратно, а на местности новый участок либо примет поток с дороги, либо направит его за свою границу.

Сначала считать грунт, а потом придумывать рельеф

Желание заранее получить красивый баланс подталкивает к выбору условной средней плоскости. Она может давать удобные кубометры, но не гарантирует рабочий въезд и сухой фундамент. Сначала принимают форму, затем считают ее цену в грунте.

Не обновлять план после изменения проекта

Перенесенный вход или приемная решетка меняет цепочку зависимостей: путь воды, соседние наклоны и объем грунта. Если обновить лишь один лист, противоречие обнаружится уже при разбивке или устройстве покрытия.

Чего этот план не определяет

Даже подробный чертеж не заменяет все смежные решения. Он не подтверждает несущую способность насыпи, не назначает конструкцию дорожной одежды, не рассчитывает подпорную стену и не устанавливает пропускную способность ливневой сети. Эти вопросы решаются соответствующими разделами, а здесь отражаются их согласованные высотные условия.

Не следует воспринимать проектные горизонтали как съемку результата. После земляных работ и устройства покрытий фактическое положение проверяют геодезическими измерениями. Проект говорит, чего нужно достичь; исполнительная съемка показывает, что получилось.

Что проверить перед выдачей документа в работу

• одна ли система высот используется во всех исходниках и смежных листах;
• совпадают ли уровни пола, входов и приямков с архитектурой;
• имеет ли каждая пониженная зона понятный прием или выпуск воды;
• можно ли проехать и пройти по назначенным уклонам без необъяснимых изломов;
• хватает ли места для откосов, лестниц, пандусов и подпорных конструкций;
• согласованы ли решетки и лотки с трассами и высотами сетей;
• относится ли чертеж к последней версии посадки объекта;
• достаточно ли данных, чтобы вынести основные точки на местность;
• пересчитаны ли земляные массы после последнего изменения поверхности.

Если исходных данных не хватает, надежнее сначала выполнить топографическую съемку и уточнить требования к результату. ТопГео может проверить полученные материалы и определить, нужен ли новый исходник, полноценное проектирование или расчет по уже утвержденной поверхности.

Главное

План организации рельефа связывает здания, дороги, площадки и водоотведение одной высотной моделью. Его качество проверяется не количеством отметок, а тем, можно ли по ним построить поверхность без воды у зданий, неудобных переломов и конфликтов со смежными решениями.

Работа начинается с актуальной съемки и высотных ограничений, продолжается проверкой маршрутов и стока, а заканчивается согласованием модели. Только принятую будущую поверхность имеет смысл использовать для расчета выемки, насыпи и баланса грунта.

Источники

• ГОСТ 21.508-2020 в Федеральном информационном фонде стандартов.
• Раздел 7 ГОСТ 21.508-2020 о плане организации рельефа.
• Постановление Правительства РФ № 87 о составе проектной документации.
