Съёмка подкрановых путей: что измерить и какие документы получить

Эта статья — для заказчиков работ на надземных путях мостовых кранов. Для наземных путей башенных и козловых кранов состав задания уточняют отдельно: переносить между ними требования без проверки нельзя.

Что показывает планово-высотная съёмка

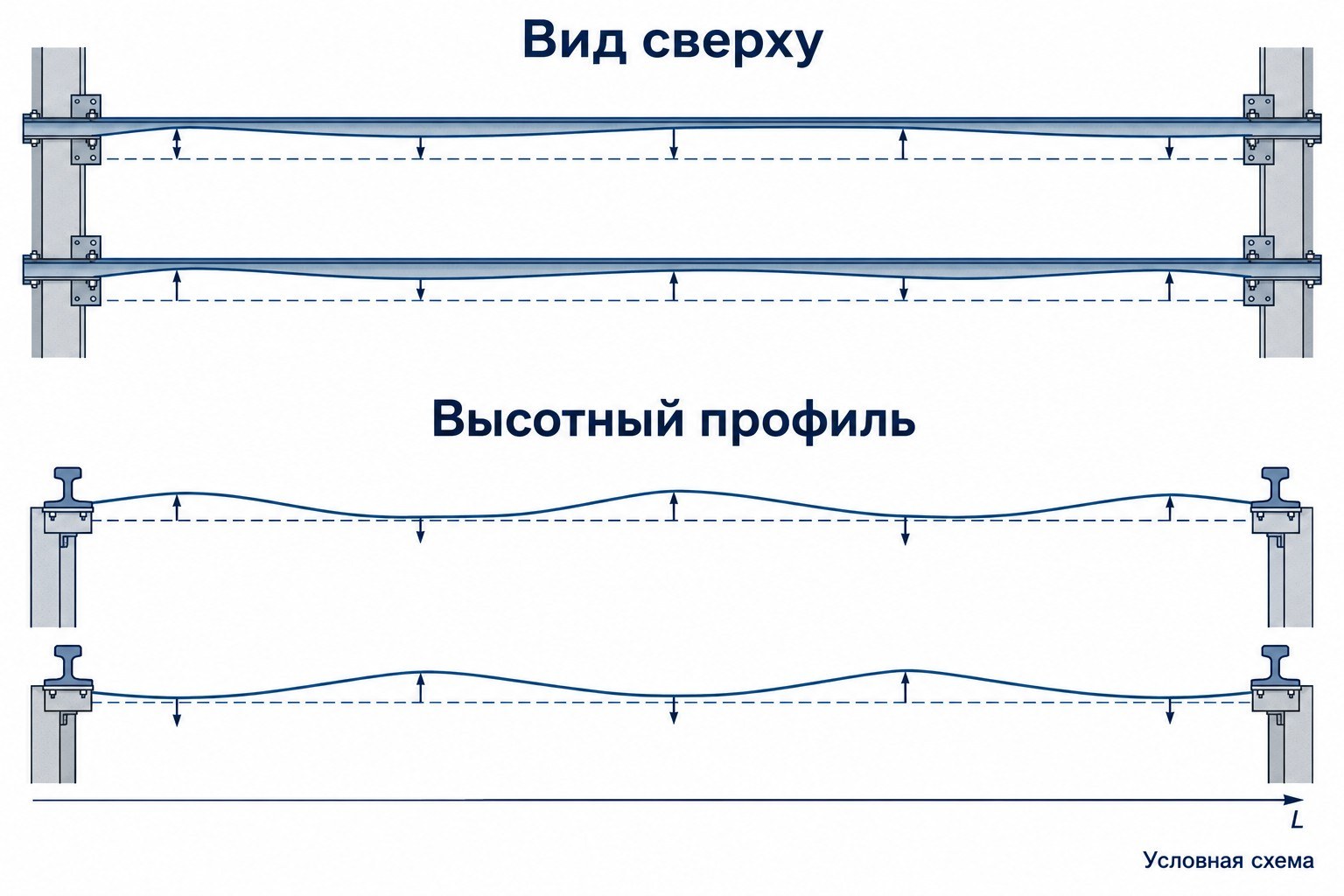

У двух рельсовых нитей можно определить координаты и высоты характерных точек. По этим данным рассчитывают геометрию, которую включили в задание: положение относительно принятого направления, расстояния между нитями, отметки вдоль каждой из них и разность высот в поперечных сечениях.

Нивелировка подкрановых путей отвечает на высотную часть задачи. Если заказчику также нужно проверить направление и взаимное положение рельсов в плане, одним высотным профилем ограничиваться нельзя. В заявке лучше назвать нужные параметры, а метод и точность измерений согласовать с геодезистом.

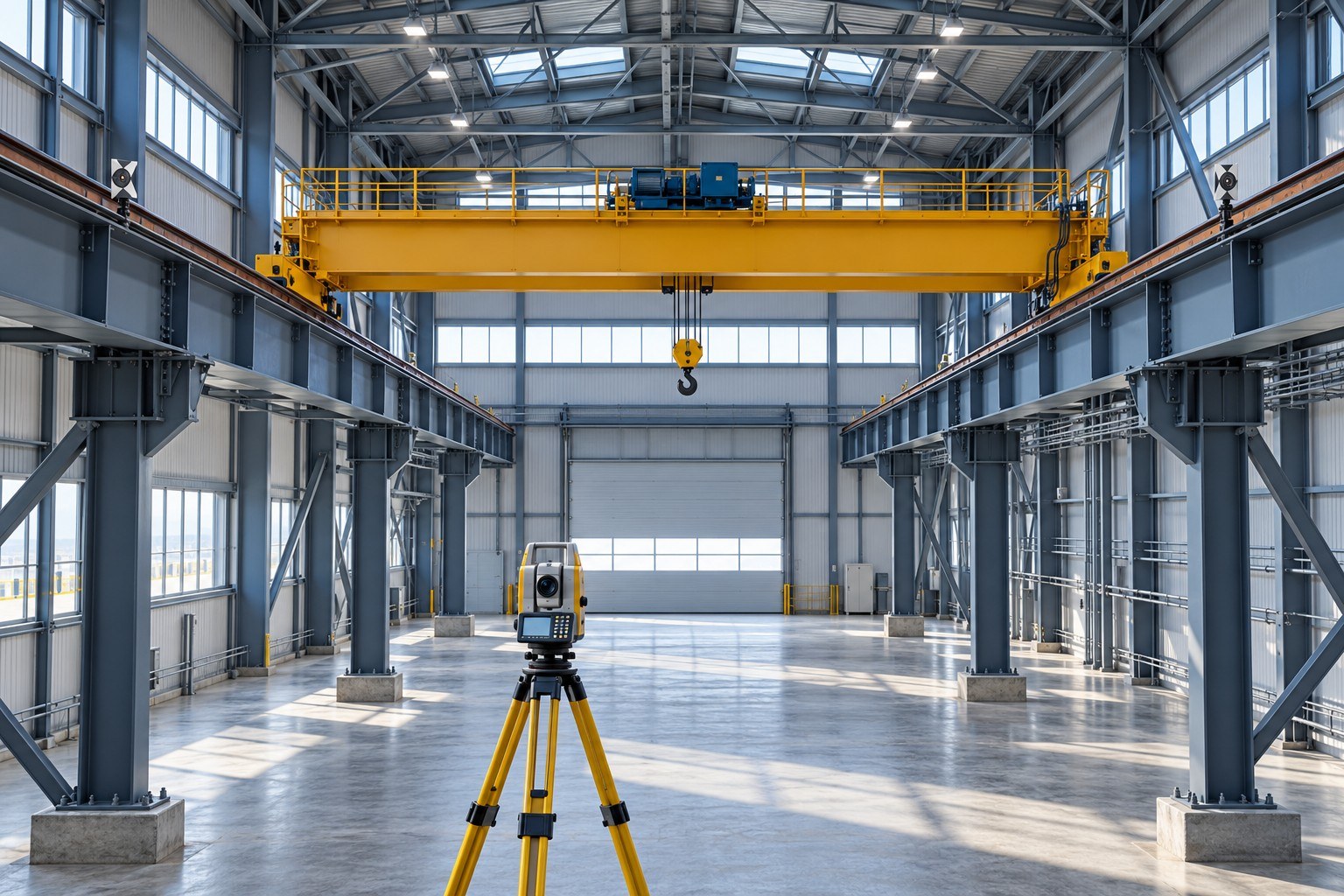

Один из подходов — координатная съёмка электронным тахеометром. В исследовании А. В. Никонова показано, как по таким измерениям одновременно получать плановые и высотные характеристики надземного кранового пути. Это пример методики, а не универсальное предписание для любого объекта. Статья в журнале «Геодезия и картография», № 12 за 2024 год.

Когда заказывать измерения и как поставить задачу

Поводом для обращения может быть приёмка смонтированного участка, подготовка к рихтовке, проверка после ремонта или необходимость сопоставить нынешнее положение с предыдущей съёмкой. При рывках движения или заметном износе колёс геометрические измерения могут стать частью выяснения причин. Однако сами по себе эти признаки ещё не устанавливают, какой именно элемент неисправен.

Начните с решения, которое предстоит принять: принять монтаж, подготовить ремонт или проследить изменения. Так исполнителю будет понятна цель выезда.

ТопГео выполняет съёмку подкрановых путей в Москве и Московской области. Для этой задачи подходит услуга исполнительной геодезической съёмки: состав измерений и выдаваемые материалы согласуем применительно к вашему крану и участку.

Что передать геодезисту до выезда

Передайте проект пути, монтажные чертежи, паспорт, эксплуатационную документацию и прежние исполнительные схемы. Сообщите, что меняли при ремонте. Отметьте проблемные зоны. Если чертежи не сохранились, предупредите заранее: снять фактическую геометрию и доказать её соответствие проекту — разные задачи.

Для подготовки работ удобно пройти четыре шага.

1. Обозначьте границы обследуемого участка: пролёт, оси здания, начало и конец каждой рельсовой нити. Приложите фотографии и схему подъезда.
2. Согласуйте, какие поверхности и точки измерять, как их обозначать и к каким исходным пунктам привязываться. Одного общего названия «рельс» для воспроизводимого сравнения недостаточно.
3. Уточните доступ к зонам наблюдения, порядок допуска на предприятие и условия остановки оборудования. Организацию безопасного доступа согласуйте с ответственным представителем площадки; выходить на подкрановые конструкции самостоятельно не нужно.
4. Утвердите форму результата: графические схемы, таблицы, электронный чертёж, необходимые подписи и порядок передачи материалов.

Для повторного контроля предусмотрите сохранность реперов и маркировки. Тогда будет проще сопоставить прежние и новые наблюдения.

От какой линии считать отклонения

Число в графе «отклонение» имеет смысл, когда указано, от чего его отсчитали. Это может быть проектное положение, заданная ось или расчётная линия, построенная по измеренным точкам. Эти варианты решают разные задачи.

Например, в упомянутом исследовании Никонова для анализа прямолинейности рассматривается аппроксимирующая прямая — линия, подобранная по результатам съёмки. Она помогает оценить форму фактической рельсовой нити. Но совпадение с такой линией ещё не отвечает на вопрос, правильно ли весь путь расположен относительно проектных осей.

Попросите указать в отчёте способ расчёта и направление знаков. При оценке допустимости отклонений рядом с предельным значением должны стоять ссылка на применимый документ и конкретный критерий. Читателю не придётся угадывать, почему число признали приемлемым.

Какие материалы проверить при получении

Состав выдачи закрепляют в задании и договоре. Для обсуждения приёмки или ремонта полезно предусмотреть:

• схему с обозначениями рельсовых нитей, точек и привязкой к осям либо другим понятным ориентирам;
• ведомость фактических координат и высот или рассчитанных по ним параметров;
• графическое представление положения в плане и по высоте, если заказана комплексная проверка;
• сведения об исходных данных, дате и условиях измерений, применённой методике и точности;
• таблицу отклонений с указанием основания сравнения, если такая оценка входит в задание.

Проверьте несколько точек вместе с исполнителем: найдите их на схеме, затем в таблице, уточните единицы измерения и смысл знаков. Участки, которые не удалось измерить, должны быть обозначены. Их нельзя незаметно заполнять расчётными значениями как результатами наблюдений.

Условный пример. Ремонтной организации передали ведомость высот, но её задача — ещё и исправить направление рельсов. Документ отвечает лишь на часть вопросов. Уточнение задания до выезда позволило бы сразу заказать положение в плане и получить сопоставимые материалы для подготовки ремонта.

Где заканчивается геодезический контроль

В рамках описанной услуги ТопГео измеряет геометрию и оформляет согласованные результаты. Из такой схемы нельзя автоматически сделать вывод о прочности балок, состоянии сварных соединений, исправности механизмов или возможности продолжать эксплуатацию крана. Эти вопросы требуют отдельного состава работ и соответствующего исполнителя.

При обнаружении отклонений отчёт передают ответственному за эксплуатацию или проектировщику для подготовки дальнейших действий. После корректировки можно проверить исправленные зоны по согласованной программе.
