Топографический и кадастровый планы участка: как читать их вместе
На экране оба документа выглядят как планы участка, поэтому заказчик ожидает полного совпадения. Но они созданы для разных задач и по разным исходным данным. Один слой отвечает на вопрос «что учтено в реестре», другой — «что измерено на территории».
В чём принципиальная разница
| Критерий | Кадастровые сведения | Топографический план |
|---|---|---|
| Основная задача | Идентификация объекта недвижимости и его учтённых границ | Проектирование и анализ фактической ситуации |
| Типичные данные | Кадастровый номер, контур, площадь, характеристики | Рельеф, строения, ограждения, растительность, сети |
| Источник | ЕГРН | Полевые измерения и собранные инженерные сведения |
| Что означает линия | Реестровая граница | Фактически измеренный объект или условное обозначение |
| Кому нужен | Собственнику, кадастровому инженеру, регистратору | Проектировщику, геодезисту, строителю |
Забор на топоплане — физический объект. Граница ЕГРН — координатное описание юридического объекта. Они могут совпадать, но это нужно проверять, а не предполагать.

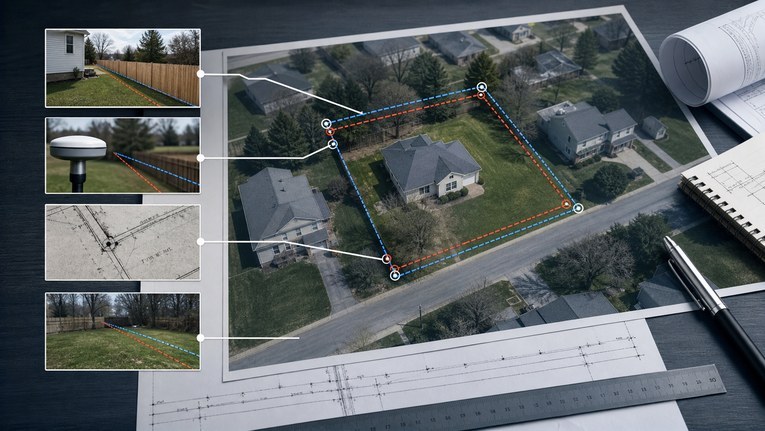

Почему контуры расходятся
Причины бывают безобидными и существенными:
- ограждение поставили с отступом для проезда или обслуживания;
- соседями исторически используется другая линия;
- кадастровый контур уточняли по старым документам;
- один из файлов преобразован между системами координат с ошибкой;
- в проект передали схему или скриншот вместо исходных координат;
- топосъёмка выполнена в условной системе без связи с кадастровым слоем;
- в ЕГРН присутствует реестровая ошибка либо граница вообще не установлена.
Визуальный сдвиг всего контура на одинаковую величину часто указывает на проблему координат или преобразования. Локальное расхождение у одного угла чаще связано с конкретной точкой, формой ограждения или исходными документами. Это диагностические признаки, а не готовое заключение.
Какой план использовать для проекта
Для размещения дома, трассировки сетей, вертикальной планировки и расчёта земляных работ нужна актуальная геоподоснова. Проектировщик должен видеть высоты, реальные объекты и инженерные коммуникации.
Кадастровый контур при этом не выбрасывают: его накладывают как отдельный информационный слой. Он помогает оценить, не выходит ли проектное решение за учтённую территорию, но не заменяет рельеф и фактическую съёмку.
Для уточнения или образования границ, напротив, нужен кадастровый инженер и межевание. Топографическая съёмка может дать полезные измерения и показать заборы, но сама по себе не меняет ЕГРН.
- Получите исходники. Нужны координаты ЕГРН и редактируемый топоплан, а не два скриншота.
- Установите системы координат. Проверьте их для обоих наборов и параметры преобразования.
- Наложите данные без ручного подгона. Сохраните исходные слои отдельно.
- Классифицируйте расхождение. Общий сдвиг, поворот, локальная точка или отсутствие учтённой границы требуют разных действий.
- Выберите специалиста. Геодезист проверяет измерения и координаты, кадастровый инженер — реестровую процедуру, проектировщик — допустимость решения.
Можно ли проверить участок онлайн
Справочная карта полезна для первого знакомства с объектом. В сервисе ТопГео «Мой участок» можно найти участок по кадастровому номеру и подготовить наглядную ситуационную схему для разговора с архитектором или соседом.
Это предварительная проверка. Онлайн-схема не заменяет выписку ЕГРН, межевой план, полевые измерения и юридическое заключение. Если решение зависит от сантиметров, границы нужно получать из официальных данных и проверять на местности.
Что делать при обнаруженном расхождении
Не двигайте кадастровую линию в CAD «чтобы совпало». Сначала зафиксируйте версии файлов и происхождение координат. Затем геодезист проверяет посадку топосъёмки и контрольные точки. Если измерения корректны, кадастровый инженер изучает документы и сведения ЕГРН. При споре с соседом может понадобиться согласование, а при признаках реестровой ошибки — отдельная процедура её исправления.
