Как одна 3D-модель проходит путь от офиса до экскаватора

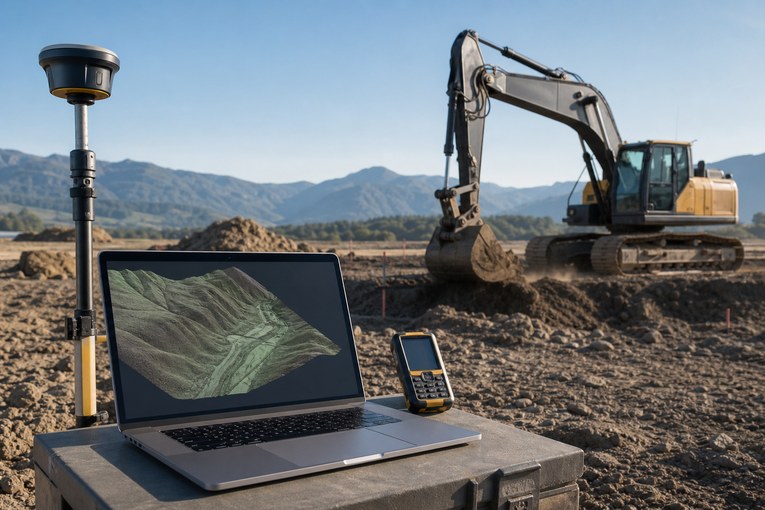

В 2026 году в линейке Trimble появился тариф SketchUp Pro Civil Contractor. Его основная идея — сократить разрыв между моделью, подготовленной в офисе, геодезической разбивкой на площадке и управлением землеройной техникой. Геометрия из SketchUp передаётся в экосистему Trimble Siteworks, а подготовленные поверхности могут использоваться в рабочих процессах Earthworks.
Что именно предлагает Trimble
SketchUp Pro Civil Contractor включает расширение Site Contractor. На странице продукта Trimble описывает его как решение «из 3D в поле»: пользователь моделирует существующий рельеф и проектные элементы, передаёт геометрию в Siteworks для разбивки и измерений, а затем использует подготовленные данные в процессах машинного управления Earthworks.
Это не одна программа, которая автоматически выполняет весь цикл. Речь идёт о связке нескольких компонентов:
| Компонент | Роль в процессе | Что требуется проверить |
|---|---|---|
| SketchUp и Site Contractor | Создание и подготовка 3D-геометрии | Единицы, отметки, замкнутость контуров и качество поверхностей |
| Trimble Connect и WorksManager | Передача и управление версиями данных | Какой файл назначен конкретной бригаде или машине |
| Siteworks | Разбивка, съёмка точек и работа с моделью в поле | Калибровка площадки, контрольные пункты и система координат |
| Earthworks | Подсказки оператору или управление рабочим органом машины | Актуальность поверхности и независимый высотный контроль |
| Исполнительная съёмка | Проверка фактически выполненных работ | Отклонения от проекта и полнота измерений |
Официальная справка Siteworks указывает, что система умеет работать с точками, линиями и поверхностями, выполнять разбивку, измерять объёмы и толщину материала. Earthworks использует проектную поверхность на машине, но это не превращает любую трёхмерную картинку в готовую модель для строительства.
Почему связка важна именно для геодезии
На обычной площадке одна и та же проектная информация нередко проходит через несколько экспортов, таблиц и переписок. В каждой передаче появляется риск: потеря системы координат, неверные единицы, перепутанная версия или поверхность без нужной границы. Связанный процесс уменьшает число ручных преобразований и делает версию модели заметнее для всех участников.
Для геодезиста это меняет характер работы. Меньше времени уходит на повторное создание уже существующей геометрии, но возрастает ответственность за входной контроль цифровой модели. Перед отправкой в поле необходимо определить, какие элементы являются проектными, какие получены съёмкой, а какие служат только для визуализации.
Там, где требуется точная разбивка осей зданий, красивого совпадения модели с подложкой недостаточно. Нужна прослеживаемая геодезическая основа, контроль координат и понятный допуск для каждого вида работ.

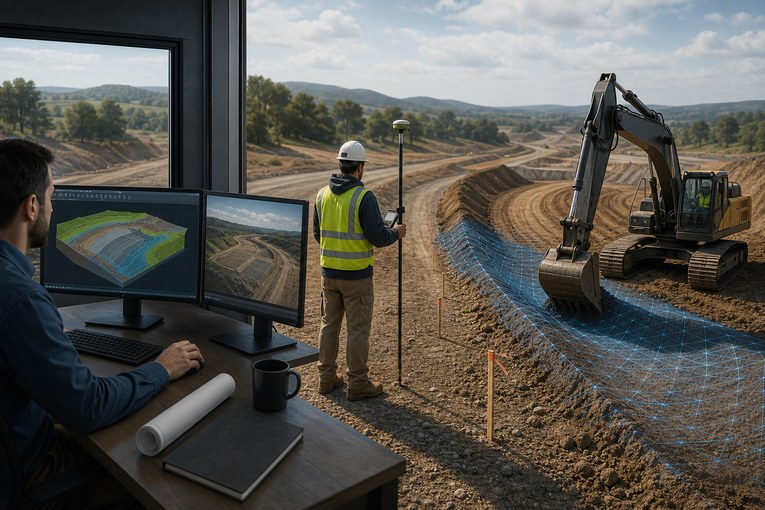

Как выглядит рабочий цикл
- Получить исходные данные. Проверить проект, геодезическую основу, систему координат, единицы и актуальность топографической поверхности.
- Подготовить конструктивную модель. Оставить нужные линии, точки и поверхности, удалить визуальный шум, найти разрывы и самопересечения.
- Проверить модель до передачи. Сопоставить характерные точки с исходным проектом и выполнить 2D- или 3D-предпросмотр поверхности.
- Назначить версию полевым устройствам. Передать модель в Siteworks или Earthworks и зафиксировать, кто и когда получил обновление.

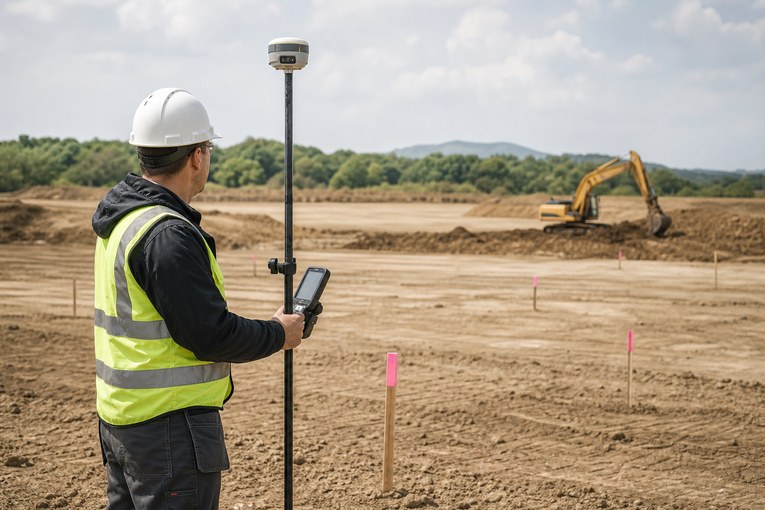

- Выполнить независимый контроль. Проверить контрольные точки на площадке, а после работ провести исполнительные измерения.
- Вернуть факт в цифровой процесс. Сопоставить выполненную поверхность с проектной и документировать отклонения.
Справка Trimble по функции Design to Device отдельно требует предварительно просмотреть поверхность перед отправкой. Если один и тот же файл передаётся повторно, система обновляет его версию. Это полезно, но организационное правило всё равно необходимо: машинист и геодезист должны понимать, какая версия допущена к производству работ.
Где заканчивается автоматизация
Система координат не определяется сама
Модель может быть геометрически правильной и при этом находиться не там, где нужно. Смещение начала координат, неверная высотная система или ошибочный масштаб приводят к систематической ошибке на всей площадке. Передача через облако не исправляет неверную привязку.
Поверхность должна быть пригодна для машины
Для расчёта и управления нужны связные треугольные поверхности без выбросов, провалов, лишних граней и противоречащих друг другу участков. Визуальная 3D-модель здания может содержать детали, которые не должны попадать в модель планировки или котлована.
Спутниковое позиционирование требует контроля
Siteworks обычно работает вместе с GNSS-приёмником или тахеометром. На точность влияют режим поправок, открытость небосвода, многолучёвость и качество калибровки площадки. В сложной среде может потребоваться тахеометрический контроль или комбинированная схема измерений.
Машинное управление не заменяет исполнительную съёмку

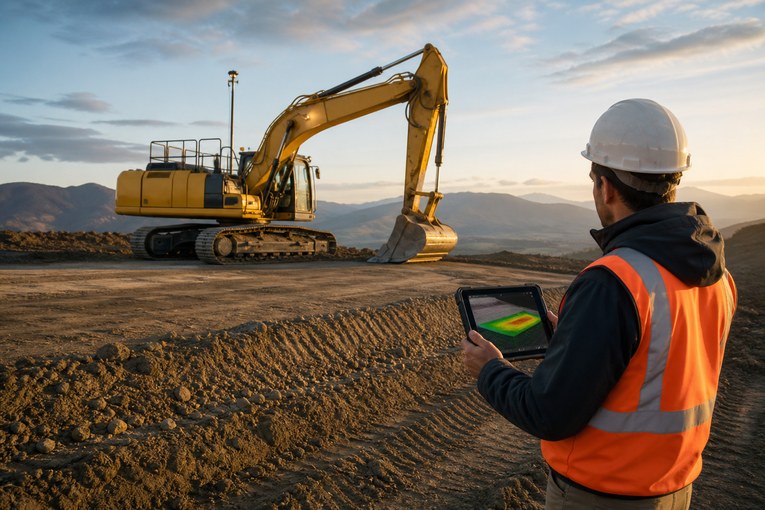

Показания на экране кабины помогают оператору вести рабочий орган относительно модели, но результат нужно подтвердить независимыми измерениями. Исполнительная геодезическая съёмка показывает фактические отметки и положение конструкций, а также позволяет вовремя обнаружить накопившееся отклонение.
Для каких объектов подход особенно полезен
Связка модели, полевых устройств и техники наиболее понятна на проектах, где много земляных работ и повторяющихся передач данных:
- планировка строительных площадок;
- котлованы и траншеи;
- дороги, проезды и откосы;
- инженерные сети;
- благоустройство со сложными поверхностями;
- поэтапная отсыпка и выемка грунта.
На таких объектах одна актуальная поверхность может использоваться для разбивки, навигации машины, контроля отметок и расчёта объёмов. Однако для договорного подсчёта объёмов земляных работ необходимо согласовать исходную и итоговую поверхности, границы расчёта и методику сравнения.
Что меняется для небольшой строительной компании
Раньше полный цифровой контур часто ассоциировался с крупными инфраструктурными подрядчиками и специализированными отделами подготовки данных. Более прямой маршрут из привычного 3D-редактора в поле снижает порог входа. Небольшая команда может быстрее подготовить понятную модель участка и использовать её в совместимых устройствах.
Но экономический эффект возникает не из-за покупки подписки. Он появляется, когда компания меняет процесс:
- назначает ответственного за выпускаемую модель;
- ведёт версии и журнал изменений;
- не смешивает проектные и фактические данные;
- проверяет модель на контрольных точках;
- возвращает исполнительные измерения в офис.
Без этих правил цифровой поток способен лишь быстрее доставить ошибку от компьютера до ковша экскаватора.
Как оценить применимость на своём объекте
Перед внедрением полезно провести небольшой пилот на ограниченной зоне. Возьмите участок с известными контрольными точками и простой проектной поверхностью, передайте модель в поле, выполните разбивку нескольких элементов и сравните результат с независимыми измерениями. Затем проверьте, как обновление модели доходит до конкретного устройства и как фиксируется выполненная поверхность.
Критерии пилота должны быть измеримыми: время подготовки, количество ручных конвертаций, расхождения координат и отметок, число ошибок версии, полнота исполнительных данных. Только после этого можно оценивать, действительно ли новый процесс экономит ресурсы на конкретном типе объектов.
Специалисты ТопГео выполнят геодезическую подготовку, полевой контроль и сопровождение строительных работ, чтобы проектные данные совпадали с реальной системой координат объекта.
Заказать геодезическое сопровождениеВывод
SketchUp Pro Civil Contractor интересен не как ещё один пакет для трёхмерного моделирования, а как доступ к связному процессу: подготовить геометрию, вынести её в натуру, передать поверхность на машину и вернуть фактические данные. Новинка делает путь модели короче, но не снимает ключевые геодезические задачи — привязку, проверку, контроль допусков и исполнительную съёмку.
Для российского подрядчика решение следует рассматривать как зарубежный пример организации цифровой стройплощадки. Совместимость оборудования, доступность лицензий и сервисов, формат исходного проекта и требования заказчика нужно проверять отдельно для каждого внедрения.
