Инженерные сети участка — в AutoCAD: в «Моём участке» появился экспорт DXF и KML
ТопГео добавило в сервис «Инженерные коммуникации» выгрузку сетей рядом с земельным участком. Найденные объекты теперь можно скачать вместе с его контуром: в DXF для AutoCAD или в KML для работы с географическими данными. Выгрузка сохраняет выбранные слои, а не превращает карту в картинку.
Это обновление «Моего участка» для тех, кому недостаточно посмотреть коммуникации в браузере. Собственник может передать файл специалисту, а геодезист или проектировщик — открыть доступную геометрию в своей рабочей среде и использовать её для предварительного разбора территории.
Из браузера — в векторный чертёж

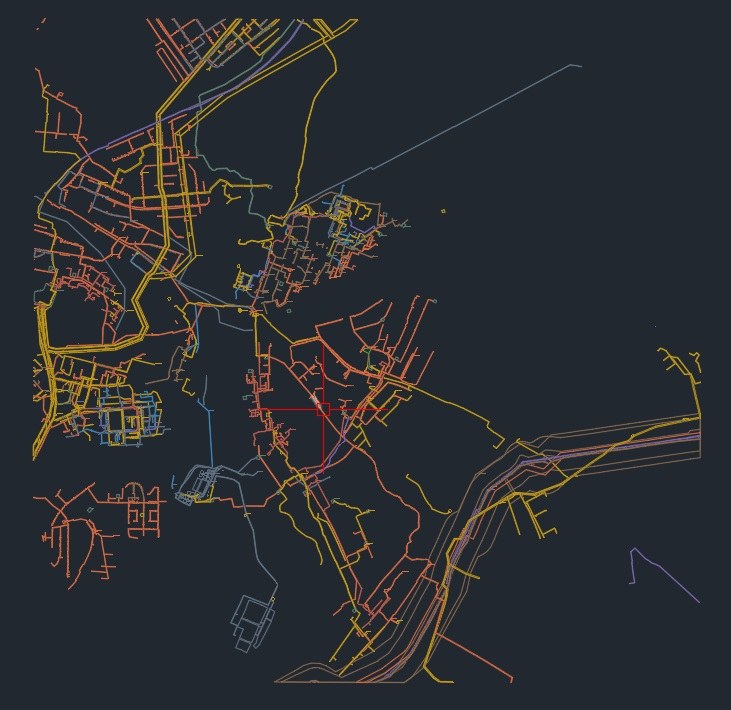

DXF — обменный формат чертежа, который можно открыть в AutoCAD. В этой выгрузке линии, контуры и точки передаются как векторные объекты. Их можно рассматривать отдельно, включать и выключать по слоям, сопоставлять с другими материалами в соответствующей системе координат. Это не скриншот и не фоновое изображение, которое сначала пришлось бы вручную обводить.
Для DXF сервис использует ту же зону МСК и тот же пересчёт координат, что и для контура участка. Поэтому участок и выгруженные коммуникации попадают в общую координатную основу. Результат сохраняется именно в DXF, а не в DWG; перевод в собственный формат проекта при необходимости выполняют уже в CAD-программе.
Что попадает в файл
Состав выгрузки зависит от доступных сведений и переключателей на карте. В неё входят:
- контур земельного участка и номера его поворотных точек;
- выбранные сооружения и охранные зоны с доступной геометрией;
- названия объектов и подписи из результата сервиса;
- метки ближайших точек и до восьми линий расстояний, если эта опция включена.
Сооружения и их охранные зоны разделены по видам сетей. В сервисе предусмотрены категории газа, электричества, воды, канализации, тепла, связи, других трубопроводов и прочих объектов. Набор определяется сведениями источника: кнопка скачивания не добавляет отсутствующие данные и не дорисовывает сеть по соседним объектам.
Файл повторяет текущий выбор слоёв. Если отключить ненужные категории перед скачиванием, они не войдут в результат. Если сети не выбраны или не найдены, сервис предупреждает, что будет выгружен только участок. Подложка Яндекс.Карт и её подписи в DXF и KML не переносятся.
DXF и KML: две задачи, разные координаты

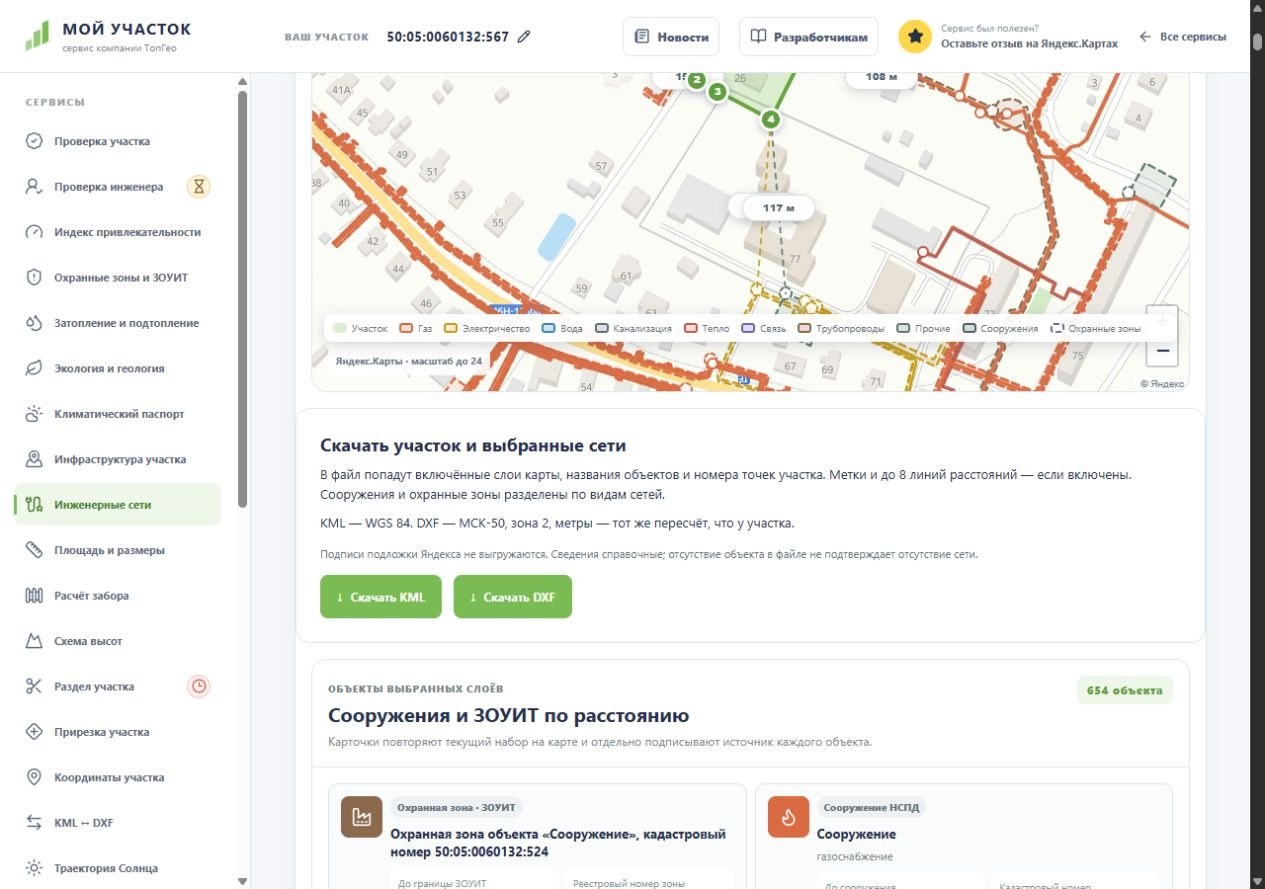

DXF — для работы в местной системе координат. Название МСК, зона и единицы измерения показаны рядом с кнопками. На скриншоте — МСК-50, зона 2, метры. Это пример для одного участка, а не единая настройка для всей страны. Если система координат участка не определена или не поддерживается, выгрузка DXF недоступна: программа сообщает об ограничении.
KML — для просмотра географических данных в WGS 84. Он сохраняет контуры и объекты в географических координатах, а не в метрах МСК. Выбирать его стоит для совместимого картографического приложения; для переноса в чертёж с местными координатами предусмотрен DXF.
Где заканчивается справочная выгрузка
Экспорт делает доступные сведения удобнее для работы, но не повышает их исходную точность и полноту. Два знака после запятой в координатах файла не означают сантиметровой достоверности положения трубы или кабеля. Представленный чертёж также не является трёхмерной моделью с глубинами заложения.
Наличие коммуникации рядом не подтверждает возможность подключения, свободную мощность или технические условия. Для проектирования и земляных работ нужны актуальные документы, согласования с владельцами сетей и уточнение фактического положения. При необходимости ТопГео выполняет топографическую съёмку инженерных сетей и коммуникаций.
Новая выгрузка уже доступна в разделе «Инженерные коммуникации». Начать можно с кадастрового номера: выберите, какие объекты нужно передать в файл, и проверьте результат в подходящей программе. Все инструменты собраны на главной странице сервиса «Мой участок».
