Обмер лифтовой шахты перед заменой лифта: что согласовать и какие чертежи получить
Перед заказом нового лифта нужно сопоставить требования поставщика с фактической геометрией шахты. Для этого недостаточно знать размеры старой кабины или найти план типового этажа. Обмер лифтовой шахты должен дать те размеры, отметки и сечения, по которым проектировщик сможет проверить размещение выбранного оборудования. Состав измерений лучше согласовать с ним до выезда геодезиста.
Почему одного размера шахты недостаточно
В архивном плане обычно показано горизонтальное сечение. Оно не объясняет, сохраняется ли этот контур выше, где находятся выступы и совпадают ли проёмы на разных остановках. Если задача связана с заменой оборудования, заказчику нужен комплект для конкретного решения, а не только площадь шахты.
В документации производителей ширина и глубина шахты, параметры кабины, дверей, приямка и пространства над верхней остановкой рассматриваются совместно. Например, Otis показывает эти параметры на планах и вертикальных схемах. Это иллюстрация состава исходных данных для определённой модели, а не универсальные размеры для любого здания в России.
Запросите у поставщика опросный лист. По нему геодезист определит, что требуется снять на объекте и какие зоны доступны до демонтажа.
Что передать исполнителю до выезда
- Укажите адрес, обозначение шахты и обслуживаемые ею этажи. Если шахт несколько, приложите схему с понятной нумерацией.
- Передайте архивные планы, разрезы и имеющуюся документацию на существующее оборудование. Отдельно отметьте, какие чертежи отражают поздние изменения.
- Приложите требования поставщика нового лифта: опросный лист, монтажный чертёж или список исходных размеров.
- Уточните состояние объекта: лифт работает, остановлен или уже демонтирован; какие зоны доступны и кто организует сопровождение.
- Согласуйте получателя результата, форматы файлов и перечень листов. Если поставщик использует собственный шаблон, передайте его заранее.
Условный пример. Управляющая организация заказывает обмер до демонтажа. Часть поверхности закрыта оборудованием. В задании можно разделить работы на доступные измерения сейчас и контрольные измерения после освобождения шахты. Если этого не оговорить, первоначальный комплект рискует оказаться неполным именно там, где поставщику нужны данные.

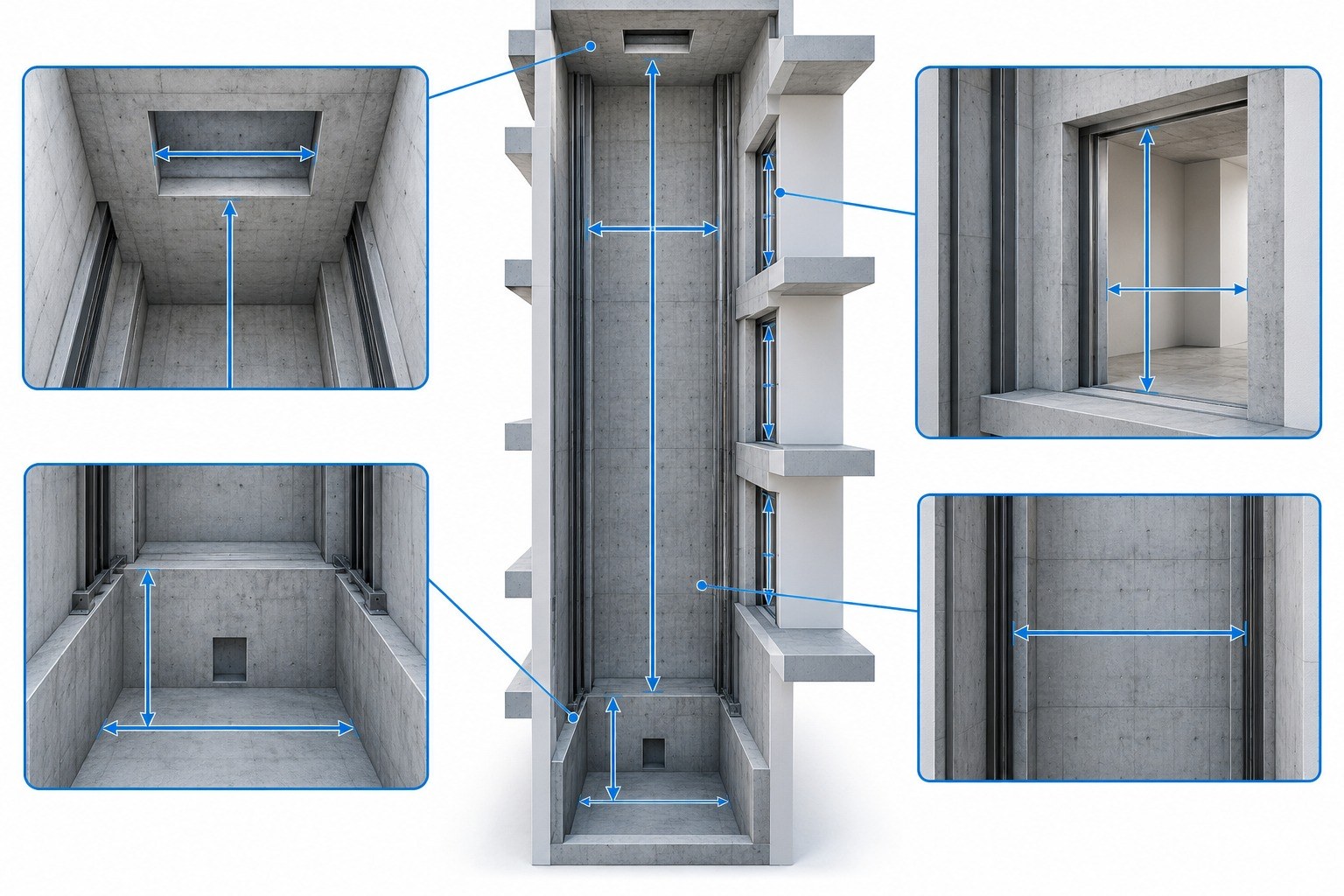

Какие параметры включить в задание
Следующая таблица помогает обсудить состав работ. Это не обязательный для каждого объекта нормативный перечень.
| Что согласовать | Какой вопрос решает |
|---|---|
| Внутренние размеры на выбранных уровнях | Как меняется доступное пространство по высоте |
| Положение стен относительно согласованной основы | Где находятся смещения и выступы |
| Размеры и привязки дверных проёмов | Как расположены входы на разных остановках |
| Отметки площадок и расстояния между ними | Как связать планы с вертикальным разрезом |
| Геометрия приямка и верхней зоны | Какие исходные данные передать для проверки компоновки |
| Видимые закладные и другие элементы | Что показать на чертежах в пределах согласованной детализации |
| Недоступные и закрытые участки | Какие выводы по результату сделать пока нельзя |
Шаг сечений и точность назначают с учётом цели съёмки и условий объекта.
Что должно быть в готовом комплекте

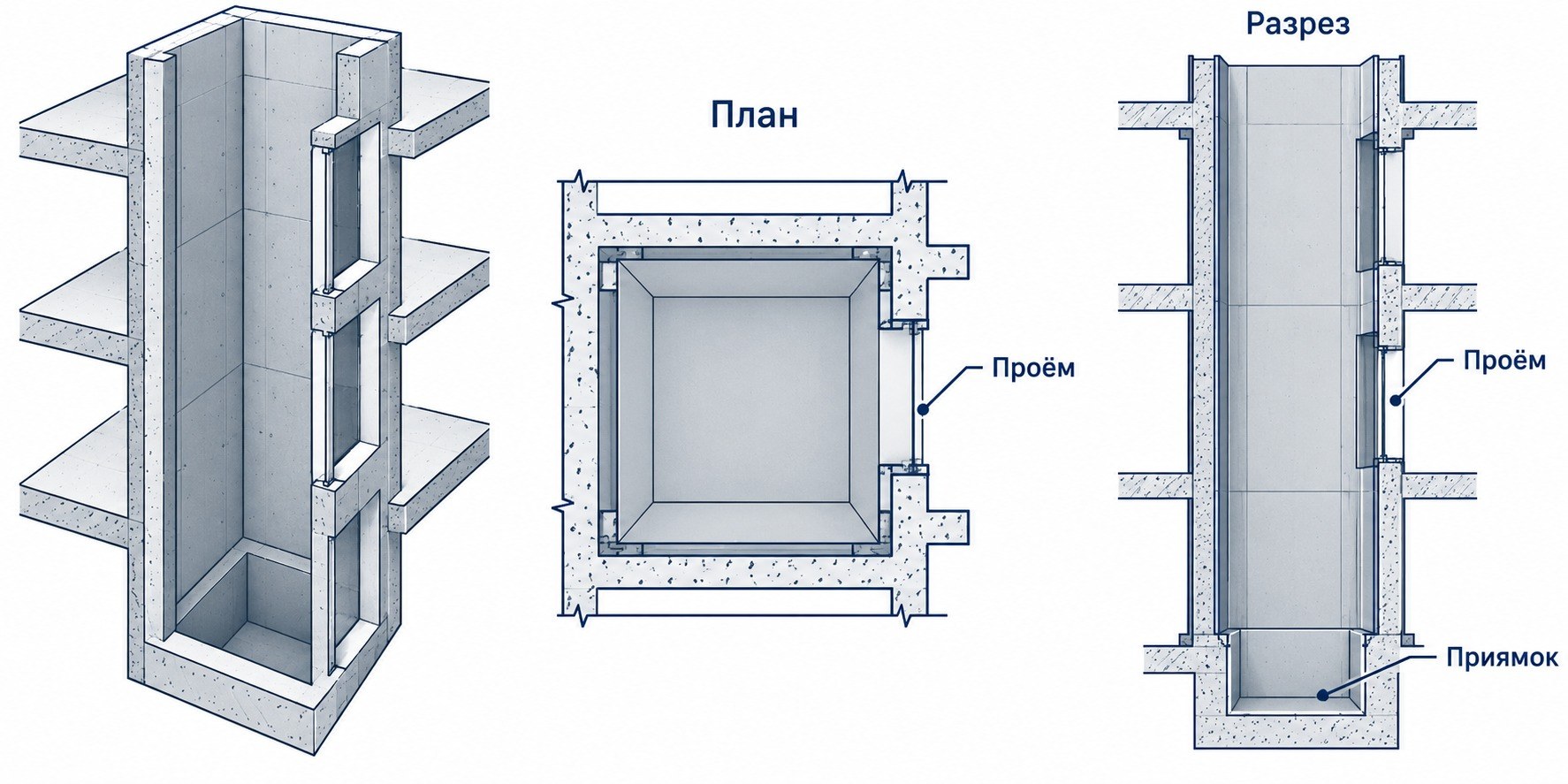

Проектировщику передают поэтажную графику, вертикальные разрезы и таблицу характерных отметок в объёме, предусмотренном договором. На листах должны читаться обозначение шахты, направление взгляда, единицы измерения и принятая высотная основа.
При контроле отклонений укажите, относительно чего их рассчитывают: проектных осей, заданной вертикальной плоскости или другой согласованной основы. Таблица чисел без такого пояснения оставляет неоднозначность.
Облако точек может дополнять комплект, но не заменяет чертежи автоматически. Заказчику, который ожидает DWG и PDF, недостаточно передать файл сканирования. Разницу между видами выдачи подробнее объясняет материал об обмерном плане и обмерных чертежах.
Где заканчиваются обмеры
Геометрические измерения отвечают на вопрос, какие размеры и взаимное положение элементов зафиксированы. Из этого нельзя автоматически сделать вывод о прочности стен, пригодности креплений или безопасности лифта.
В задании разделите три результата: обмерные чертежи, оценку состояния строительных конструкций и оценку оборудования. Если нужны все три, заранее определите исполнителей и документы от каждого. Не называйте обмерный комплект заключением о возможности эксплуатации.
Доступ также согласуют до выезда. Заказчик организует работы с обслуживающей организацией; открывание дверей, остановка оборудования и сопровождение не должны оставаться неоговорённой задачей геодезиста. Самостоятельно заходить в шахту ради предварительных размеров не нужно.
Как проверить результат перед передачей поставщику
- Сверьте перечень листов и параметров с согласованным заданием.
- Проверьте, одинаково ли обозначены этажи, проёмы и направления на планах и разрезах.
- Найдите пояснения к условному нулю и основе расчёта отклонений.
- Убедитесь, что закрытые участки обозначены, а предположения не выданы за измеренные размеры.
- Откройте передаваемые файлы и направьте комплект тому специалисту, который формировал требования.
Решение о размещении нового оборудования принимает проектировщик по требованиям выбранного поставщика. Если он запросил дополнительные размеры, сначала выясните, были ли они в первоначальном задании и доступны ли сейчас.
Как обратиться в ТопГео
Для обсуждения обмерных работ здания передайте ТопГео планы шахты и запрос поставщика лифта. По ним можно согласовать геометрическую часть задачи, состав чертежей, условия доступа и необходимость повторного выезда после демонтажа. Конкретный состав работ по шахте подтверждается до заключения договора.
Частые вопросы
Можно ли использовать размеры старой кабины?
Их можно передать как дополнительную информацию. Они не заменяют размеры шахты и исходные параметры, запрошенные поставщиком нового оборудования.
Обязательно ли заказывать лазерное сканирование?
Метод выбирает исполнитель с учётом задания и доступа. Заказчику прежде всего нужно согласовать результат и ограничения, а не только название прибора.
Нужно ли сначала демонтировать лифт?
Единой последовательности для всех объектов нет. Исполнитель и обслуживающая организация должны определить, что доступно до демонтажа и какие измерения потребуются после него.
Подтверждает ли обмер, что новый лифт точно поместится?
Обмер предоставляет фактические данные в согласованном объёме. Проверка компоновки выбранного оборудования и проектные решения остаются отдельным этапом.
Источники
- Otis Gen2 Switch: примеры планов и вертикальных схем шахты. Документация конкретного продукта; числовые параметры не используются как российские нормативные требования.
- KONE Elevator Planner. Инструмент производителя для предварительного подбора размеров и получения чертежей; не заменяет проект конкретной замены.
