Склад на насыпном грунте: что выяснить под полами, стеллажами и проездами
У площадки может быть аккуратная щебёночная поверхность, хороший подъезд и подходящая площадь. Но раньше здесь могли находиться котлованы, траншеи или понижения, заполненные в разные годы. До покупки оборудования и заказа пола стоит выяснить, что известно об этой истории, а что ещё предстоит проверить.
Материал адресован заказчику склада и техническому заказчику. Он помогает собрать задание; расчёт конструкций по нему выполнить нельзя.
Начните с будущей работы склада
Фраза «обычный склад» оставляет слишком много неизвестного. Что будут хранить? Где стоят стеллажи? Какая техника разворачивается у ворот? Будет ли меняться температура в помещении? Ответы нужны до того, как проектировщик получит окончательное задание.

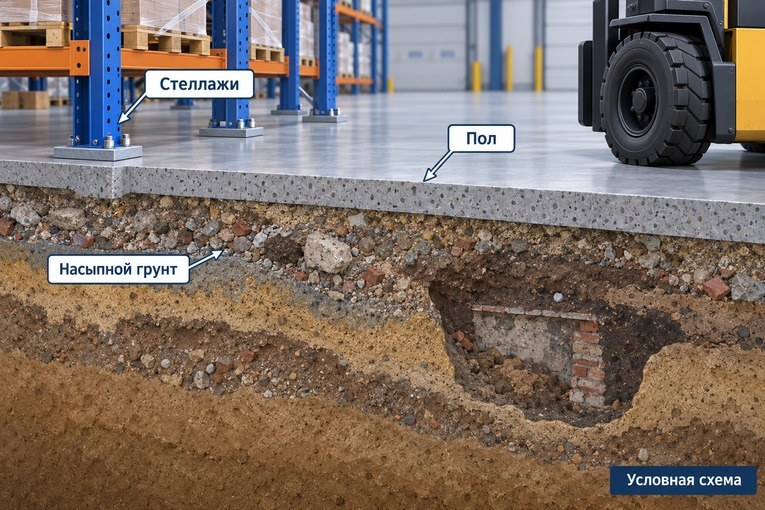

Подготовьте схему размещения оборудования и уточните характеристики у его поставщика. Не заменяйте нагрузку от отдельной опоры стеллажа средней массой товара на всю площадь здания: это разные исходные данные. СП 29.13330.2011 рассматривает воздействия на полы и их конструктивные элементы; используйте редакцию с изменением №4, а численные требования для объекта определяет проектировщик.
| Зона | Что передать проектировщику | Что не стоит оставлять словами |
|---|---|---|
| Стеллажное хранение | Расстановку, нагрузки на опоры, сведения о креплении | «Стеллажи будут стандартные» |
| Проезды внутри | Модели техники, характеристики колёс, маршруты | «Нагрузку выдержит любой промышленный пол» |
| Погрузка у ворот | Схему доков, движения и стоянки транспорта | «Отметки подберём при монтаже» |
| Наружная площадка | Назначение участков, транспорт, планируемое покрытие | «Везде сделаем как на въезде» |
| Холодильная зона | Температурный режим и технологическое задание | «Охлаждение на основание не влияет» |
Таблица — предложение по составу исходных данных. Её уточняют под технологию конкретного склада, а не включают в договор как исчерпывающий нормативный список.
Восстановите историю площадки
Попросите прежние топографические планы, сведения о снесённых сооружениях, документы на земляные работы и отчёты об исследованиях. Особое внимание уделите местам старых подвалов, резервуаров и траншей. Их расположение полезно нанести на рабочую схему вместе с будущими осями здания.
Если территория отсыпалась очередями, разделите документы по зонам и датам. Протокол, относящийся к подъездной дороге, не следует автоматически распространять на всё пятно застройки.
Свод правил об основаниях требует учитывать особенности происхождения и состава насыпных грунтов. Это положение раздела 6.6 СП 22.13330.2016 объясняет, зачем изыскателю история площадки. Она помогает поставить вопросы, но не заменяет полученные на месте характеристики.
Что обсудить в программе исследований

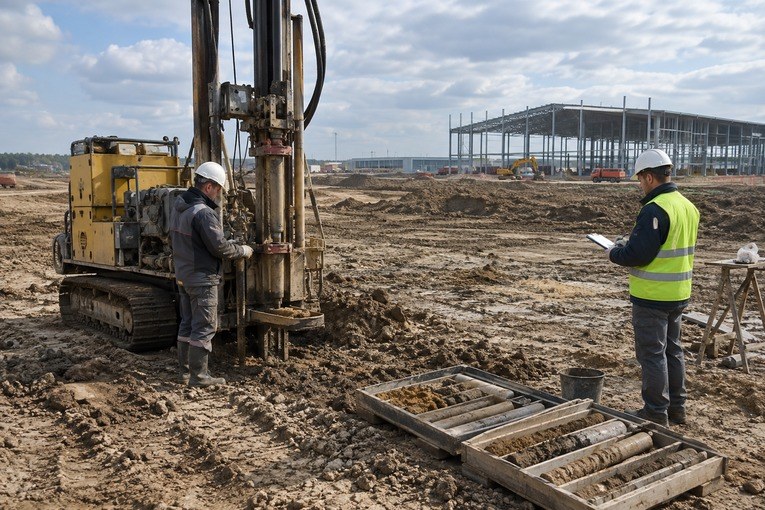

Покажите изыскателю не только контур здания, но и наружные площадки, места погрузки и сведения о предыдущем освоении. Спросите, как будут проверяться обнаруженные различия, какие результаты потребуются для расчёта пола и какие неопределённости останутся после работ.
Полезная формулировка вопроса: «Как программа позволит понять основание под разными зонами склада?» Менее полезная: «Сколько стоит одна скважина?» Цена отдельной операции ничего не говорит о том, будет ли получен ответ для проектирования.
Не назначайте глубину и количество выработок по размеру чужого объекта. Состав исследований согласуют с учётом условий территории, проектных решений и необходимой детализации. Если технологическая схема ещё меняется, прямо обозначьте это в задании.
ТопГео выполняет геологические изыскания. Передайте план застройки, сведения о насыпях и данные о будущей эксплуатации для обсуждения задания.
Обсудить исследования площадкиПочему отметки пола нужно увязать с территорией
До согласования вертикальной планировки сопоставьте входы, доки, наружные проезды и места сбора воды. Для этого проектировщику нужны актуальные отметки, а не только схема границ из кадастра.
Например, в условной ситуации высоту ворот выбрали по типовому решению, а соседний проезд оказался выше. Это вопрос, который лучше обнаружить на стадии исходных данных и компоновки. Статья не задаёт необходимый уклон: его определяют для конкретного проекта.
Проверьте также, какие коммуникации и существующие объекты должны попасть на съёмку. Заказчику полезно согласовать границу работ с проектировщиком до выезда геодезиста.
ТопГео подготовит съёмку для увязки здания с существующим рельефом и объектами площадки в пределах согласованного задания.
Заказать съёмку площадки
Не смешивайте исследование основания и приёмку отсыпки
Предпроектное исследование отвечает на вопрос, с какими условиями придётся работать. Контроль выполненных земляных работ проверяет конкретный результат подрядчика. На практике документы из второй группы иногда предлагают вместо первой.
Перед использованием протокола уточните место испытания, дату, исследованный слой и задачу проверки. Если этих сведений не хватает, попросите пояснение у автора документа. Подробный порядок приёмки вынесен в отдельный материал о контроле уплотнения обратной засыпки.
Что передать проектировщику одним комплектом
- Согласуйте технологическую схему: хранение, стеллажи, транспорт и особые режимы эксплуатации.
- Соберите историю освоения, прежние исследования и документы по земляным работам, разделив их по зонам.
- Определите вместе с исполнителями, какие сведения требуется получить на площадке.
- Передайте отчёты и топографическую основу вместе с актуальной версией задания.
- Зафиксируйте, кто проверяет совместимость решений по фундаментам, полу, докам и наружным покрытиям.

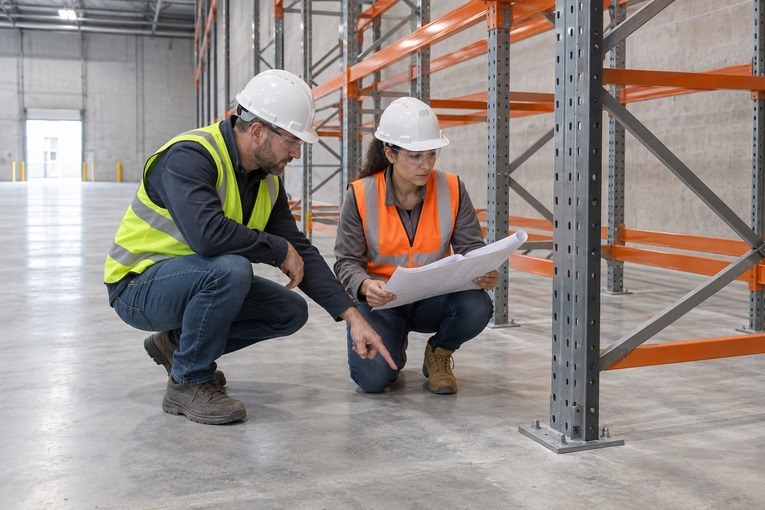

Последний пункт особенно полезен, когда над объектом работают разные подрядчики. Если поставщик стеллажей меняет нагрузки или их расположение, новое задание должно дойти до того, кто рассчитывает пол. Обновление одного файла у снабженца не означает, что проектировщик получил изменения.
